Разъединитель РПС-4 400А левый привод, без ППН EKF PROxima | rps-400l

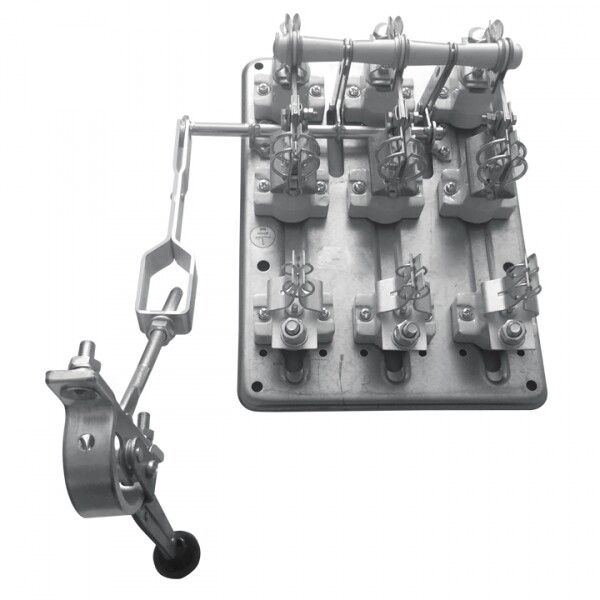

Разъединитель РПС-4 400А левый привод, без плавкого предохранителя (ППН) от EKF - это стационарный выключатель-разъединитель нагрузки для ручного отключения силовой цепи в распределительных устройствах. Применяется там, где требуется визуальный разрыв цепи и безопасное обслуживание оборудования. Артикул rps-400l соответствует серии Proxima.

Назначение и область применения

Разъединитель РПС-4 400А предназначен для ручного отключения электрической цепи без нагрузки - то есть после отключения автоматического выключателя или контактора. Он не рассчитан на переключение под током. Его основная задача - обеспечение безопасности при техобслуживании, ремонте или проверке оборудования. Подходит для использования в щитах распределения электроэнергии на объектах с частотой сети 50 Гц: промышленные станки, конвейеры, насосные станции, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 400 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 30 кА - способен выдерживать кратковременные токи КЗ без повреждений
• Номинальная мощность (AC-23): 200 кВт - максимальная активная мощность, которую можно безопасно отключить при номинальном токе
• Тип подключения: винтовые зажимы - подходят для кабелей сечением до 240 мм2
• Тип рукоятки: поворотная, черного цвета - обеспечивает четкую визуальную индикацию положения “вкл/выкл”
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +40C, допустима повышенная влажность
• Способ монтажа: на монтажной плате - фиксируется болтами через отверстия в корпусе
• Пригоден в качестве сервисного выключателя: да - используется для изоляции участка цепи перед работой
• Нормативный документ: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель РПС-4 400А монтируется на металлической монтажной плате или DIN-рейке с соответствующим креплением. Для подключения используются винтовые зажимы - необходимо зачищать кабель на 8–10 мм, плотно затягивать винты моментом 1,5–2 Нм. Обязательно соблюдать порядок подключения: входные провода - сверху, выходные - снизу. Посадочные отверстия совместимы с типичными щитами серии Proxima. Не подключается параллельно с плавкими предохранителями - в данной модификации они отсутствуют.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность выключателей-разъединителей. Визуально заметный разрыв контактов позволяет гарантировать отсутствие напряжения на отключенном участке. Однако из-за степени защиты IP00 использование вне закрытого щита запрещено - риск поражения током и попадания посторонних предметов высокий. Только обученный персонал должен выполнять операции с разъединителем.

Преимущества

• Надежная ножевая контактная система с пружинным нажатием - минимизирует нагрев и искрение
• Жесткая конструкция на общей панели - исключает деформацию при многократных операциях
• Поворотная рукоятка с яркой индикацией положения - снижает вероятность ошибки при включении
• Совместимость с сериями Proxima - легко интегрируется в существующие решения EKF
• Подтверждённая стойкость к токам КЗ до 30 кА - гарантирует сохранность при аварийных режимах

Ограничения применения

• Не предназначен для коммутации под нагрузкой - нельзя включать/отключать при работающем оборудовании
• IP00 - не может использоваться во влажных, пыльных или открытых помещениях
• Отсутствует встроенная защита - требует обязательной установки в сочетании с автоматическим выключателем или контактором
• Не подлежит ремонту - при отказе контактов заменяется полностью
• Требуется свободное пространство вокруг для доступа к рукоятке - минимальный зазор 150 мм спереди

Примеры использования

• Отключение питания станка перед заменой режущего инструмента
• Изоляция участка конвейера для профилактики электронных контроллеров
• Разъединение группы освещения в цеху перед плановым обслуживанием
• Функция сервисного отключения в распределительном щите промышленного комплекса

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 240 мм2) и момента затяжки - слабый контакт вызывает перегрев
• Обязательно используйте блокировку “отключение - ремонт” - например, замок на рукоятке, чтобы исключить случайное включение
• Не устанавливайте рядом с источниками тепла - температура выше +40C снижает срок службы
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях отключения
• Если нужна защита от пыли и брызг - выбирайте модель с IP54, например, РПС-4 в исполнении с крышкой
