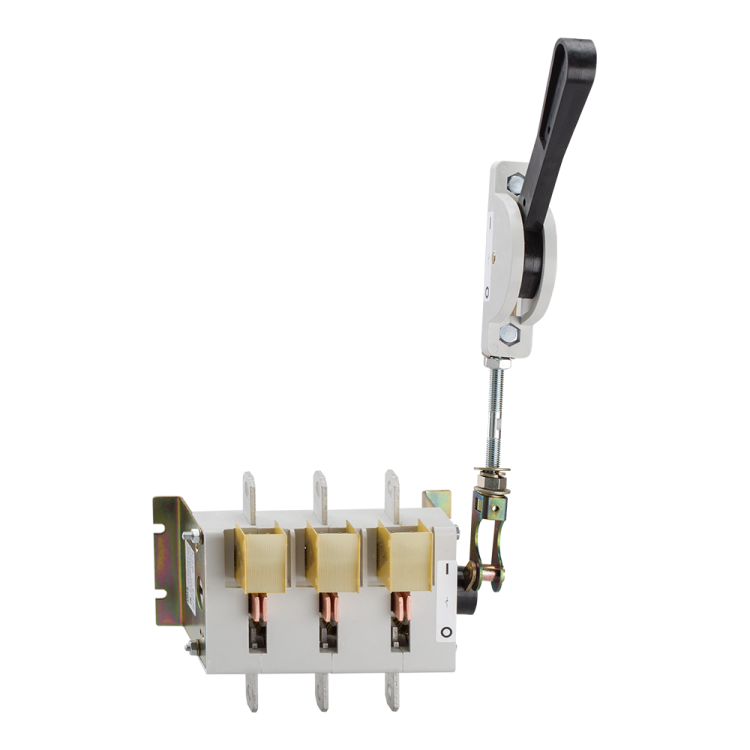

Рубильник ВР32-37 А31240 400А УХЛ3 КЭАЗ 103381

Выключатель-разъединитель ВР32-37 А31240 400А УХЛ3 от КЭАЗ - это стационарный рубильник с дугогасительной камерой, предназначенный для безопасного отключения нагрузки в распределительных щитах при обслуживании или аварийной остановке. Модель рассчитана на работу в условиях повышенной влажности и перепадов температур, что делает её надёжным решением для промышленных объектов.

Назначение и область применения

Выключатель-разъединитель ВР32-37 А31240 400А УХЛ3 используется для механического отключения трёхфазной цепи без нагрузки или при минимальном токе. Он обеспечивает видимый разрыв цепи, что необходимо для проведения ремонтных работ. Подходит в качестве сервисного, аварийного и предохранительного выключателя. Применяется в силовых распределительных щитах на предприятиях: на станках, конвейерах, насосных станциях, в системах вентиляции и других промышленных установках с переменным током до 400 В и частотой 50/60 Гц.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 22 кА
• Номинальная мощность (AC-3, 400 В): 160 кВт
• Род тока: переменный / постоянный
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C и высокой влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 360 мм2
• Габаритные размеры: 94,5 × 214,5 × 178 мм
• Способ монтажа: на монтажную плату
• Конструкция: стационарная, с несъёмной рычажной рукояткой черного цвета
• Наличие дугогасительной камеры: есть - гасит дугу при отключении под нагрузкой
• Количество контактов: 0 - не имеет встроенных контактных групп, только разъединитель

Совместимость и монтаж

Выключатель-разъединитель ВР32-37 А31240 400А УХЛ3 предназначен для фронтального монтажа на монтажную плиту в распределительном щите. Для установки требуется подготовить отверстие по габаритам 94,5×214,5 мм. Винтовые зажимы позволяют подключить кабели сечением до 360 мм2 - важно использовать правильные наконечники и затягивать болты с усилием, соответствующим нормам. Поскольку степень защиты IP00, устройство нельзя устанавливать вне закрытых шкафов. Все работы должны проводиться при отключённой сети.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37 А31240 400А УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Наличие дугогасительной камеры снижает риск возгорания при отключении под нагрузкой. Устройство однократного действия - одно направление открывания - исключает случайное включение. Как предохранительный выключатель, он выполняет функцию визуального разрыва цепи, что обязательно для соблюдения правил безопасности при ремонте.

Преимущества

• Высокая коммутационная способность - выдерживает токи короткого замыкания до 22 кА
• Надёжная дугогасительная камера позволяет отключать нагрузку даже при значительном токе
• Устойчивость к климатическим условиям (УХЛ3) - подходит для холодных и влажных помещений
• Фронтальный монтаж и совместимость со стандартными щитами упрощают интеграцию
• Изготовлен на заводе КЭАЗ - известный производитель с проверенной качественной базой

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель
• Степень защиты IP00 требует обязательной установки внутрь металлического или пластикового щита
• Запрещено применять в помещениях с взрывоопасной средой - отсутствует взрывозащита
• Не подходит для управления удалённо - только ручное управление через рычаг
• Не имеет встроенного предохранителя - для защиты от перегрузок нужна дополнительная аппаратура

Примеры использования

• Отключение питания станка перед техобслуживанием
• Автоматическая остановка конвейера при аварии
• Разъединение секции распределительного щита для планового ремонта
• Обеспечение видимого разрыва в цепях насосных агрегатов
• Использование в качестве главного входного выключателя в малых распределительных пунктах

Практические советы

• При подборе кабеля убедитесь, что сечение не превышает 360 мм2 - иначе невозможно плотное соединение
• Проверьте посадочное отверстие в щите: габариты 94,5×214,5 мм - лучше сделать его чуть меньше, чтобы рукоятка не задевала за рамку
• Не используйте этот выключатель как основной коммутирующий элемент - он не рассчитан на частые операции
• При работе в условиях повышенной запылённости - дополнительно герметизируйте щит, так как сам выключатель не защищён
• При монтаже всегда отключайте питание и применяйте блокировочные устройства - это обязательное правило для всех разъединителей
