Разъединитель РВЗ-10/1000-I УХЛ3 с приводом ПР-10 EKF Stingray | rvz-10-1000-Iz

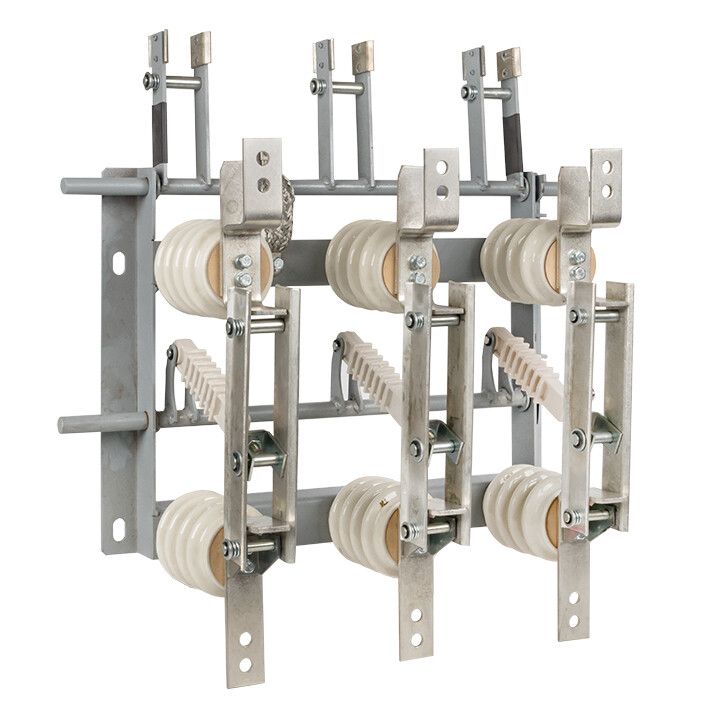

Разъединитель РВЗ-10/1000-I УХЛ3 с приводом ПР-10 Stingray EKF предназначен для создания видимого разрыва в электрических цепях высокого напряжения без нагрузки. Этот разъединитель используется в распределительных устройствах 10 кВ с изолированной нейтралью, особенно там, где требуется безопасное отключение участков сети для обслуживания. Бренд EKF и серия Stingray обеспечивают надежную конструкцию, соответствующую требованиям промышленных объектов.

Назначение и область применения

Разъединитель РВЗ-10/1000-I УХЛ3 с приводом ПР-10 Stingray EKF применяется исключительно для отключения электрических цепей при отсутствии тока нагрузки. Он не предназначен для коммутации рабочего тока - ни при включении, ни при выключении. Его основная задача - обеспечить физический разрыв цепи для безопасности персонала во время ремонта, осмотра или перевода оборудования в ремонтное состояние.

Устройство подходит для установки внутри помещений в комплектных распределительных устройствах (КРУ) 10 кВ: на подстанциях, в цехах, энергообъектах, на железнодорожных узлах и других местах с постоянным доступом обслуживающего персонала.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения до 10 кВ переменного тока.
• Номинальный ток: 1000 А - способен проводить ток до этой величины при нормальной работе, но не для коммутации под нагрузкой.
• Частота: 50–60 Гц - совместим с промышленными сетями России и стран СНГ.
• Количество полюсов: 3 - трехполюсный разъединитель, управляет всеми фазами одновременно.
• Тип разъединителя: заземляющий - после отключения позволяет подключать заземление для защиты от случайного попадания напряжения.
• Изоляционный материал: фарфор - обеспечивает механическую прочность и высокую электроизоляцию даже при колебаниях температур и влажности.
• Тип привода: механический - оперирование осуществляется вручную через рычаг или штангу; автоматизация отсутствует.
• Предварительная сборка: да - устройство поставляется уже собранным, что снижает время монтажа и риск ошибок при сборке.
• Гарантийный срок: 36 месяцев - длительная гарантия от производителя EKF, подтверждающая качество изготовления.
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C и повышенной влажности, подходит для неотапливаемых помещений.

Совместимость и монтаж

Разъединитель РВЗ-10/1000-I УХЛ3 с приводом ПР-10 Stingray EKF устанавливается на раму или опору КРУ 10 кВ. Монтаж требует точного соблюдения габаритов и положения контактов. Предварительная сборка ускоряет процесс - достаточно закрепить корпус болтами и подключить привод к рукоятке управления.

Привод ПР-10 имеет стандартную ось для ручного управления. Для безопасной работы необходимо предусмотреть место для оператора и защитный экран. Подключение заземляющих шин выполняется согласно проекту - они должны быть жестко соединены с контактами разъединителя при замкнутом положении заземления.

Не допускается установка вне помещения или в условиях постоянного воздействия воды, сильного запыления или химически активной среды - хотя исполнение УХЛ3 защищает от влаги и холодов, он не герметичен.

Безопасность и стандарты

Разъединитель РВЗ-10/1000-I УХЛ3 с приводом ПР-10 Stingray EKF соответствует требованиям ГОСТ Р 52589-2018 и другим нормам для оборудования до 10 кВ. Конструкция обеспечивает четкий визуальный контроль состояния контактов - открытый разрыв легко проверить невооруженным глазом.

Фарфоровая изоляция предотвращает пробой даже при перегрузках по напряжению. Привод ПР-10 выполнен так, чтобы исключить самопроизвольное включение - необходима явная ручная операция.

Преимущества

• Высокая надежность благодаря фарфоровой изоляции и качественной сборке.
• Стандартный привод ПР-10 совместим с большинством существующих систем управления в КРУ.
• Предварительная сборка снижает трудозатраты при монтаже и минимизирует риск брака.
• Гарантия 3 года - один из самых длинных сроков среди аналогов на рынке.
• Поддержка климатического исполнения УХЛ3 делает его пригодным для широкого круга условий эксплуатации в РФ и СНГ.

Ограничения применения

• Не предназначен для отключения или включения под нагрузкой - использование в таких режимах вызывает дугу, повреждение контактов и аварию.
• Не подходит для наружной установки - несмотря на исполнение УХЛ3, отсутствует степень защиты IP, поэтому недопустимо воздействие дождя, снега или прямого солнечного света.
• Требуется ручное управление - автоматические системы не поддерживаются.
• Не рекомендован для частых операций - более 2–3 раз в месяц может снизить долговечность механизмов.

Примеры использования

• Отключение секции КРУ для планового технического обслуживания трансформатора.
• Создание заземления перед работой на кабельном участке 10 кВ.
• Переключение питания между двумя источниками в цеховой подстанции.
• Обеспечение безопасности при ремонте силовых щитов в пищевой промышленности или металлургических цехах.

Практические советы

• Перед каждым включением/выключением проверяйте наличие напряжения на стороне разъединителя - используйте указатель напряжения.
• Убедитесь, что привод ПР-10 свободно перемещается - смажьте шарниры маслом для металлических деталей раз в год.
• Проверяйте целостность фарфоровых изоляторов ежегодно - трещины или сколы требуют немедленной замены.
• При проектировании учтите посадочные размеры и зазоры вокруг разъединителя - минимальное расстояние до стенок КРУ должно быть не менее 200 мм.
• Никогда не используйте этот разъединитель вместо выключателя - даже если нагрузка кажется малой.
