Разъем плоский неизолированный РП-П 1,5-(4,8) (500шт/упак) | 85671 КВТ

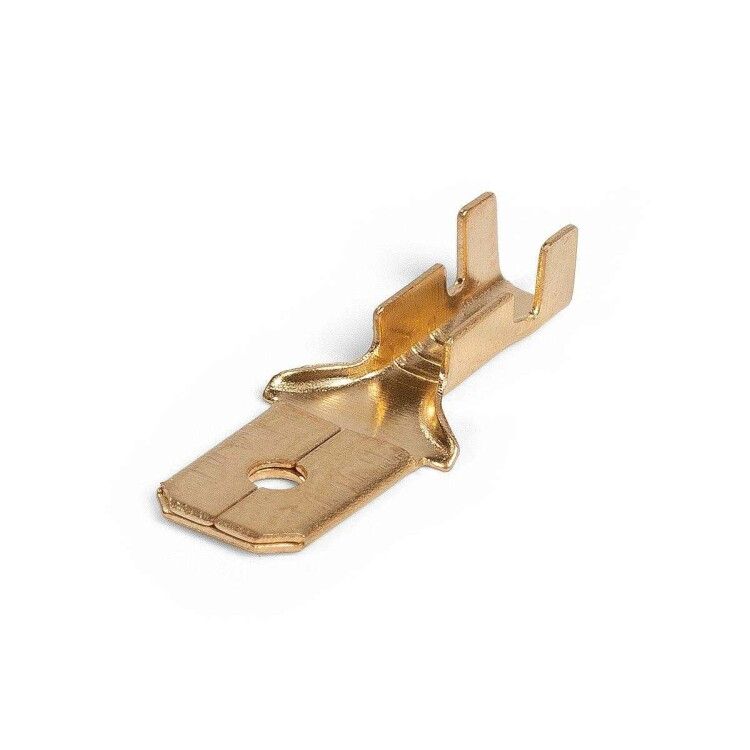

Разъем плоский неизолированный РП-П 1.5-(4.8) от КВТ - это наконечник без изоляции для надежного и виброустойчивого соединения гибких медных проводов сечением 0,75–1,5 мм2. Применяется там, где важна устойчивость к вибрациям, перепадам температур и частые разъединения - например, на оборудовании с движущимися элементами.

Назначение и область применения

Разъем плоский неизолированный РП-П 1.5-(4.8) предназначен для создания быстроразъемных соединений между многожильными медными проводами и ответной частью типа «мама». Подходит для условий с высокой вибрацией, колебаниями температур и необходимостью частого обслуживания. Часто применяется в промышленной автоматизации, транспорте, станках, конвейерах и системах управления.

Технические характеристики

• Тип: Наконечник штекер (папа)
• Номинальное сечение провода: 0,75–1,5 мм2
• Материал: Латунь Л63
• Покрытие: Без покрытия
• Температурный диапазон: от –55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Изоляция: Отсутствует - требуется внешняя изоляция или защита корпуса
• Форма контакта: Плоская, с поперечными засечками для усиления сцепления с жилой
• Обжим: Двухконтурный - одновременно по жиле и изоляции
• Фиксация: Замковый тип - защелкивается при соединении с соответствующим разъемом «мама»

Совместимость и монтаж

Разъем плоский неизолированный РП-П 1.5-(4.8) совместим только с ответными разъемами типа «мама» того же семейства РП-П. Ширина контакта «В» должна точно соответствовать размеру гнезда. Для монтажа требуется специальный инструмент - двухконтурная матрица МПК-04 от КВТ. Обжим должен выполняться строго по технологии: первый контур - на жилу, второй - на изоляцию. Это гарантирует механическую прочность и предотвращает вырывание провода при нагрузке.

Безопасность и стандарты

Разъем плоский неизолированный РП-П 1.5-(4.8) не имеет внутренней изоляции - поэтому его нельзя применять в открытых цепях без защиты корпуса или изолирующих кожухов. Работает в рамках допустимого напряжения 400 В. Соответствует требованиям к виброустойчивости и термостойкости, характерным для промышленных стандартов, однако сертификация по ГОСТ или IEC не указана в данных производителя.

Преимущества

• Двухконтурный обжим повышает надежность соединения и снижает риск отрыва провода даже при сильной вибрации
• Поперечные засечки на контакте усиливают сцепление с многопроволочной жилой
• Замковая система фиксации исключает случайное расхождение пары «мама–папа»
• Высокая термостойкость позволяет работать в экстремальных условиях - от холодных складов до нагреваемых камер
• Латунь Л63 обеспечивает хорошую проводимость и долговечность без дополнительного покрытия

Ограничения применения

• Не предназначена для работы во влажной среде без герметизации - отсутствие изоляции делает ее уязвимой к коррозии и пробоям
• Нельзя использовать с однопроволочными (монолитными) проводами - только с многопроволочными гибкими
• Требуется точное соответствие размера контакта «В» и гнезда; использование с другими разъемами может вызвать плохой контакт или повреждение
• Не рекомендуется для постоянного подключения/отключения более 500 раз - срок службы ограничен механической износостойкостью замка

Примеры использования

• Электронные блоки управления на производственных линиях
• Системы освещения и управления в автобусах и железнодорожном транспорте
• Стационарные станки с частыми перемещениями кабелей (например, сварочные аппараты)
• Агрегаты с высокой тепловой нагрузкой - печи, сушильные камеры
• Устройства в энергетике, требующие периодического техобслуживания

Практические советы

• Перед обжимом проверьте, что провод полностью вставлен в контакт - не должно быть свободных концов
• Используйте только матрицу МПК-04 от КВТ - другие инструменты могут деформировать контакт и нарушить работу замка
• После установки протестируйте соединение на легкое выдергивание - если провод легко выходит, обжим выполнен некорректно
• При использовании в агрессивной среде (пыль, масло, влага) обязательно заключите разъем в защитный корпус
• Не используйте этот разъем в сетях выше 400 В - он не рассчитан на высоковольтные режимы
• При необходимости замены - выбирайте аналогичный артикул 85671 от КВТ, чтобы сохранить совместимость
