Разъем кабельный плоский изолированный «папа РПИ-П 1.5-(2.8) серия ПРОФИ - 85157 КВТ

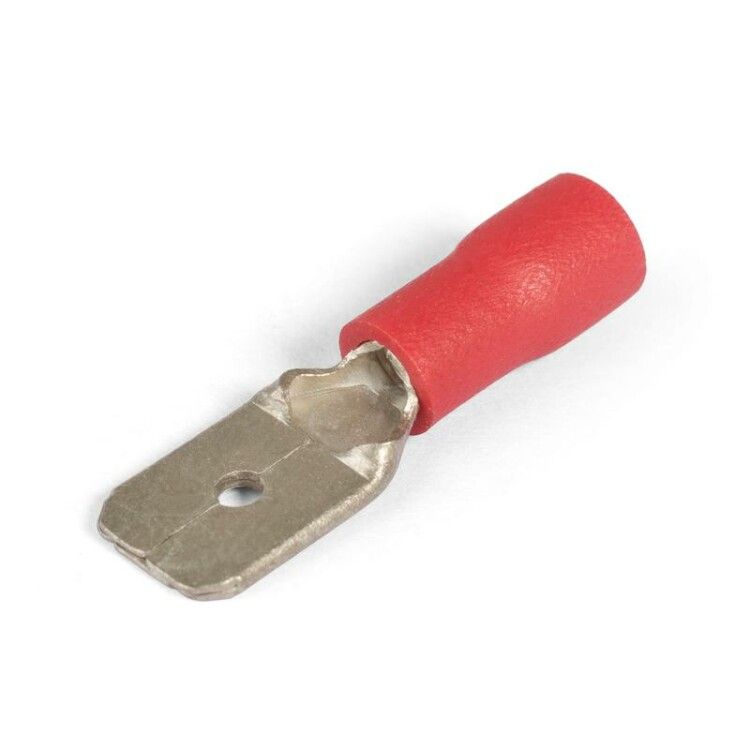

Разъем плоский РПИ-П 1,5-(2,8) изолированный серия ПРОФИ (500 шт/упак) от бренда КВТ - это изолированный штекер для надежного и быстрого соединения многожильных медных проводов с помощью опрессовки. Подходит для промышленного оборудования, автоматизации и распределительных щитов. Артикул 85157.

Назначение и область применения

Разъем плоский РПИ-П 1,5-(2,8) изолированный серия ПРОФИ предназначен для создания быстроразъемных соединений между гибкими многопроволочными медными проводами и соответствующими разъемами «мама» (РПИ-М). Применяется там, где требуется частая сборка-разборка: в панелях управления, на станках, конвейерах, системах автоматизации и в распределительных щитах. Удобен для сервисного обслуживания и модульной компоновки.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 - подходит для тонких и средних гибких проводов
• Размер контакта: 2,8×0,8 мм - ширина контактной части определяет совместимость с гнездами РПИ-М
• Материал контакта: латунь Л63 - обеспечивает хорошую проводимость и долговечность
• Покрытие контакта: электролитическое лужение - защищает от окисления, улучшает контакт
• Материал изоляции: самозатухающий ПВХ класса V-0 по UL94 - не поддерживает горение
• Температурная стойкость: до +75 C - допустимый рабочий температурный режим
• Максимальное напряжение: 400 В - безопасное применение в сетях до 400 В переменного тока
• Цвет изоляции: красный - визуальное отличие от других типов клемм
• Упаковка: 500 штук в одной упаковке - удобно для массового монтажа

Совместимость и монтаж

Разъем плоский РПИ-П 1,5-(2,8) изолированный серия ПРОФИ совместим исключительно с разъемами РПИ-М того же размера. Для установки используется специальный пресс-клещи для опрессовки. Важно: опрессовывать необходимо **поверх** изолирующей манжеты - так обеспечивается герметичность и механическая прочность. Отверстие в корпусе позволяет закрепить замковый фиксатор, предотвращающий случайное выскальзывание из гнезда. Посадочный размер 2,8 мм - проверьте соответствие с вашими гнездами перед заказом.

Безопасность и стандарты

• Изоляция соответствует классу самозатухаемости V-0 по UL94 - снижает риск распространения огня
• Рабочее напряжение 400 В соответствует требованиям для промышленного электрооборудования
• Термостойкость 75 C гарантирует работу в условиях нагрева от нагрузки

Преимущества

• Поперечные засечки внутри трубчатой части усиливают сцепление с жилой - минимизирует проскальзывание
• Луженый контакт устойчив к коррозии даже во влажной среде
• Ярко-красная изоляция упрощает идентификацию цепей при обслуживании
• Замковый фиксатор повышает надежность соединения в вибрационных условиях
• Высокая плотность упаковки (500 шт.) снижает затраты на хранение и доставку

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен обрыв жилы при опрессовке
• Работают только с проводами сечением 0,5–1,5 мм2 - большие сечения не войдут, меньшие могут плохо фиксироваться
• Максимальная температура 75 C - нельзя использовать рядом с высокотемпературным оборудованием (например, ТЭНами)
• Требуют обязательного использования пресс-клещей; ручная затяжка не обеспечит надежности
• Не подходят для внешнего монтажа без защиты - не имеют IP-защиты от пыли и воды

Примеры использования

• Подключение двигателей и датчиков на конвейерных линиях
• Соединение кабелей в панелях ЧПУ и PLC
• Монтаж освещения и управления в цехах с частым перенастройком
• Обслуживание силовой аппаратуры в пищевой и фармацевтической промышленности

Практические советы

• Перед опрессовкой удалите изоляцию провода точно на длину входа в разъем - не более 8–10 мм
• Выбирайте клещи с матрицей, соответствующей размеру 2,8 мм - некорректный инструмент деформирует контакт
• Проверяйте качество соединения: после опрессовки попробуйте слегка потянуть провод - он не должен выскользнуть
• Для вибрационных условий всегда используйте замковые фиксаторы - они предотвращают самоотсоединение
• Храните в сухом месте - хотя ПВХ устойчив, длительное воздействие влаги может снизить срок службы
