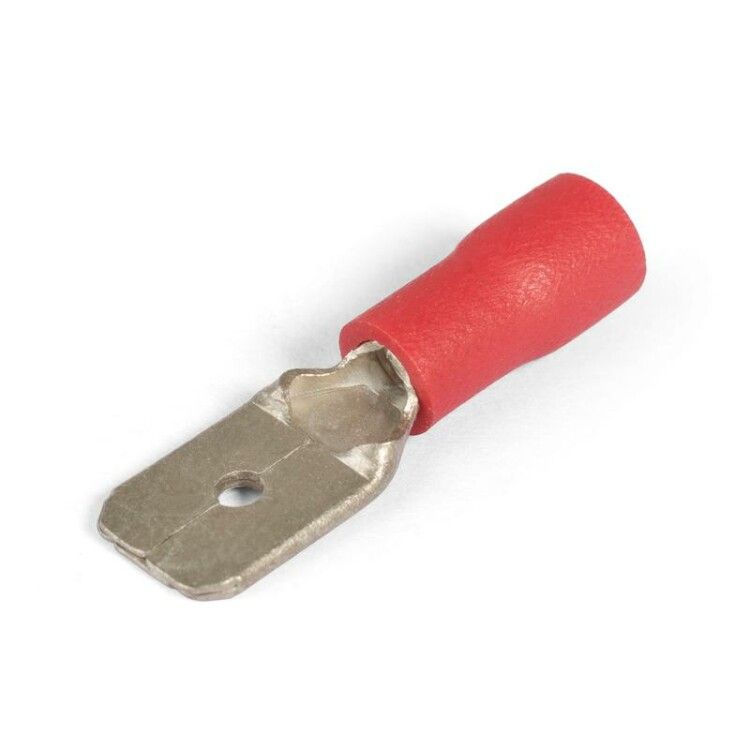

Разъем кабельный плоский изолированный «папа РПИ-П 2.5-(4.8) серия ПРОФИ - 85159 КВТ

Разъем плоский РПИ-П 2,5-(4,8) изолированный серия ПРОФИ (500 шт/упак) от бренда КВТ - это изолированный штекерный наконечник для надежного и быстрого соединения многожильных медных проводов с помощью опрессовки. Подходит для использования в электрооборудовании, автоматизации и распределительных системах до 400 В.

Назначение и область применения

Разъем плоский РПИ-П 2,5-(4,8) изолированный серия ПРОФИ предназначен для создания быстроразъемных соединений между гибкими многопроволочными медными проводами и контактами типа «мама». Применяется там, где требуется частая сборка-разборка: панели управления, станки, конвейеры, системы автоматизации, силовые щиты и оборудование с высокой вибрацией.

Технические характеристики

• Материал контакта: латунь Л63 с электролитическим лужением - улучшает проводимость и защищает от окисления
• Номинальное сечение провода: 1,5–2,5 мм2
• Размер контакта: 4,8 × 0,8 мм - соответствует стандартным разъемам РПИ-М
• Материал изоляции: самозатухающий ПВХ класса горючести V-0 по UL94
• Цвет изоляции: синий - стандартизированная цветовая маркировка
• Термостойкость изоляции: до +75 C
• Максимальное рабочее напряжение: 400 В
• Упаковка: 500 штук в одной упаковке

Совместимость и монтаж

Разъем плоский РПИ-П 2,5-(4,8) изолированный серия ПРОФИ совместим исключительно с разъемами типа «мама» РПИ-М. Для установки используется опрессовка: обжим происходит поверх изолирующей манжеты, что обеспечивает герметичность и механическую прочность. Обязательно используйте специальный пресс-клещи с матрицей под размер 4,8 мм. Отверстие в корпусе позволяет закрепить замковый фиксатор - это предотвращает случайное выпадение из гнезда.

Безопасность и стандарты

• Изоляция соответствует классу горючести V-0 по UL94 - материал самостоятельно тушится после удаления источника огня
• Электролитическое лужение контактов снижает риск коррозии и повышает долговечность соединения
• Рабочее напряжение 400 В соответствует требованиям для промышленного оборудования

Преимущества

• Поперечные засечки внутри трубчатой части усиливают сцепление с жилой - снижается вероятность выскальзывания провода
• Самозатухающая изоляция повышает безопасность в условиях перегрева или короткого замыкания
• Стандартный размер контакта гарантирует точную посадку в любые разъемы РПИ-М
• Луженая латунь обеспечивает стабильный токовый контакт даже при циклическом нагружении

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна потеря контакта при опрессовке
• Работают только при температуре до +75 C - не подходят для высокотемпературных сред (например, печи, нагреватели)
• Запрещено использовать с проводами сечением менее 1,5 мм2 или более 2,5 мм2 - это нарушает механическую и тепловую нагрузку
• Не рекомендованы для открытых внешних установок - ПВХ не рассчитан на УФ-излучение и осадки

Примеры использования

• Подключение двигателей к частотным преобразователям
• Соединение датчиков и исполнительных механизмов в панелях АСУ ТП
• Монтаж клеммных колодок в распределительных щитах
• Обслуживание конвейерных линий с частым демонтажем

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - лучше выбрать провод 2,0 мм2, чем крайнее значение 1,5 или 2,5 мм2
• Используйте только пресс-клещи с регулировкой давления; некорректный обжим вызывает трещины в изоляции или слабый контакт
• Проверяйте плотность посадки: после монтажа попробуйте потянуть провод - он не должен выскакивать
• При использовании в вибрационных средах обязательно применяйте замковый фиксатор через отверстие в корпусе
• Храните в сухом месте - повышенная влажность может спровоцировать окисление луженого контакта
