Разъем плоский РпИм 2-250 (100шт.) EKF PROxima | rpim-2-250

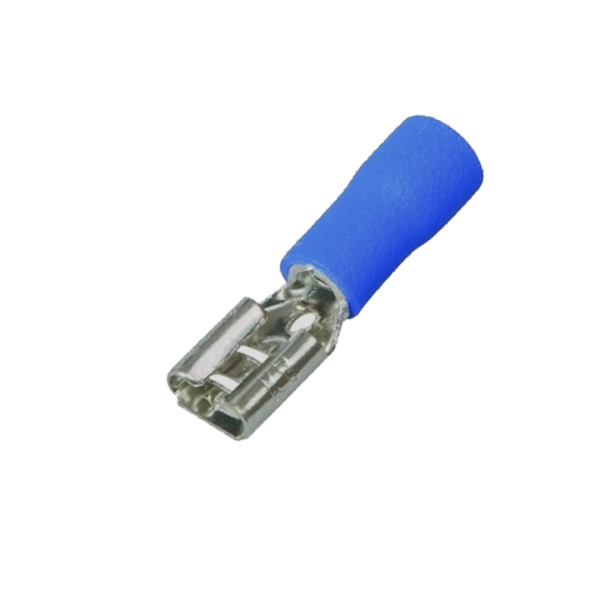

Разъем плоский РпИм 2-250 от EKF PROxima - это изолированный контакт для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2. Разъемы используются для создания надежного и долговечного соединения при подключении к винтовым клеммникам, особенно в условиях частых вибраций или нагрузок. Упакованы по 100 штук, подходят для промышленной и распределительной автоматизации.

Назначение и область применения

Разъем плоский РпИм 2-250 предназначен для оконцевания многожильных медных проводов перед подключением к винтовым зажимам. Он предотвращает расслоение жил, снижает риск перегрева и обеспечивает равномерное распределение давления при затяжке. Применяется в щитах управления, панелях автоматики, станках, конвейерах и других системах, где требуется прочное и стабильное соединение.

Технические характеристики

• Диапазон сечений провода: 1,5–2,5 мм2
• Максимальный ток: 15 А
• Номинальное напряжение: 380 В
• Материал контакта: латунь с электролитическим лужением
• Размер контакта: 7,7 × 0,8 мм
• Диаметр внешний: 5,7 мм
• Диаметр внутренний: 3,4 мм
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Диапазон рабочих температур: от –40 C до +80 C
• Способ монтажа: опрессовка
• Исполнение: гильзовый тип
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Разъем плоский РпИм 2-250 совместим с любыми винтовыми клеммами, рассчитанными на ширину контакта до 7,7 мм. Для установки используется специальный пресс-клещи с матрицей для гильзового типа. Критично соблюдать усилие опрессовки - недостаточное приведёт к плохому контакту, избыточное - к повреждению жил. После опрессовки проверьте герметичность соединения: изоляция должна плотно прилегать к проводу, а металлическая часть - не иметь трещин.

Безопасность и стандарты

Разъем соответствует требованиям к безопасности для электроустановок до 1000 В. Материалы изоляции (ПВХ) и покрытие контактов (лужение) обеспечивают устойчивость к коррозии и повышенную безопасность при работе во влажной среде. Лужение снижает окисление латуни, продлевая срок службы соединения.

Преимущества

• Электролитическое лужение контакта защищает от окисления и улучшает проводимость
• ПВХ-изоляция выдерживает экстремальные температуры и механические воздействия
• Стандартные размеры позволяют использовать с большинством коммерческих клеммников
• Удобная упаковка по 100 штук - экономит время при массовом монтаже
• Высокая надежность соединения даже при вибрациях и циклических нагрузках

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при опрессовке
• Запрещено использование с алюминиевыми проводами - материал контакта несовместим
• Не рекомендуются для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не предназначена для длительного контакта с водой
• Не следует применять в местах с температурой выше +80 C - риск деформации ПВХ

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Формирование выходов от датчиков и исполнительных механизмов на конвейере
• Оконцевание проводов в пультах управления станков с ЧПУ
• Сборка силовых цепей в холодильных установках и промышленных осушителях

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не более 9–10 мм
• Выбирайте клещи с регулируемым усилием; используйте матрицу, специально предназначенную для РпИм
• Проверяйте соответствие сечения провода: слишком тонкий провод может проскочить внутри гильзы, слишком толстый - вызвать разрыв
• Синий цвет изоляции легко отличить от других - удобно при обслуживании сложных схем
• Храните в сухом месте: высокая влажность может спровоцировать коррозию луженого контакта, даже при наличии защиты
