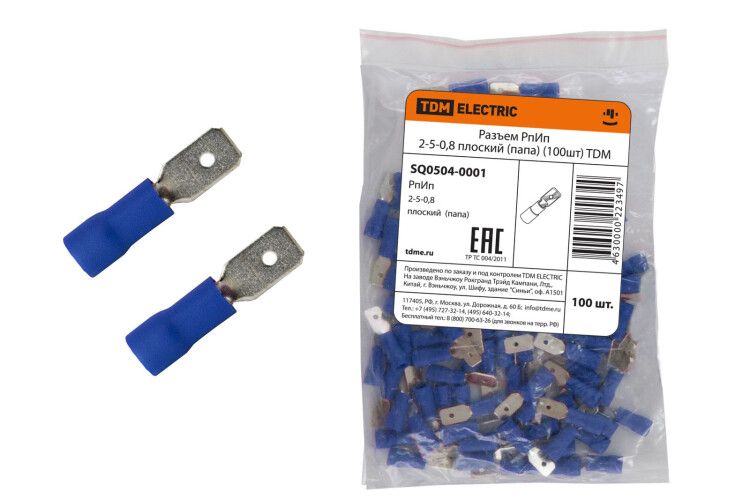

Разъем РпИп 2-5-0,8 плоский (папа) (100шт) | SQ0504-0001 TDM

Разъем РпИп 2-5-0,8 плоский (папа) от TDM ELECTRIC - это надежный соединитель для быстрого подключения и отключения проводов сечением 1,5–2,5 мм2 в условиях частых переключений. Артикул sq0504-0001 рассчитан на работу в электрооборудовании с высокой нагрузкой до 15 А, особенно там, где важна визуальная идентификация и механическая фиксация.

Назначение и область применения

Разъем РпИп 2-5-0,8 плоский (папа) предназначен для оперативного размыкания и замыкания электрических цепей. Подходит для переключения контуров в пультах управления, тестовых стендах, сборочных линиях и других системах, требующих частого изменения конфигурации подключений. Часто используется в автоматизации, станках, конвейерах и распределительных щитах с необходимостью быстрой замены или диагностики.

Технические характеристики

• Тип: Штекер (папа)
• Форма контакта: Плоский, размер 4,8 × 0,8 мм
• Номинальное сечение провода: 1,5 – 2,5 мм2 (соответствует AWG 13–15)
• Максимальный ток: 15 А
• Материал контактов: Латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: Поливинилхлорид (ПВХ)
• Тип изоляции: Частичная - изолирована только основание контакта, рабочая часть остается открытой
• Цвет изоляции: Синий - указывает на допустимый ток до 15 А
• Замок / Защелка: Есть - обеспечивает надежную фиксацию при подключении
• Количество в комплекте: 100 штук

Совместимость и монтаж

Разъем РпИп 2-5-0,8 плоский (папа) совместим с гнездами того же типа - РпИп 2-5-0,8 (мама). Для монтажа требуется подготовить провод сечением 1,5–2,5 мм2, зачистить изоляцию на 6–8 мм и запрессовать контакт специальным инструментом. Убедитесь, что жила плотно вошла в контактную трубку - слабый зажим вызывает нагрев и выход из строя. Защелка должна легко щелкнуть при вставке в гнездо; проверьте соответствие размеров перед установкой.

Безопасность и стандарты

Разъем РпИп 2-5-0,8 плоский (папа) соответствует требованиям к контактным элементам для силовых цепей переменного тока до 15 А. Применяет материал ПВХ, устойчивый к воздействию масла, бензина и большинства промышленных сред. Однако не предназначен для работы в условиях постоянной влаги, прямого попадания воды или температур ниже −10 C - изоляция становится хрупкой.

Преимущества

• Цветная изоляция (синяя) позволяет сразу определить номинальный ток - снижает риск ошибки при сборке
• Защелка предотвращает случайное выскальзывание при вибрациях и ударах
• Латунные контакты обеспечивают долгий срок службы даже при многократных подключениях
• Удобная форма плоского контакта упрощает ввод в гнездо и снижает вероятность повреждения

Ограничения применения

• Не использовать в условиях повышенной влажности, под водой или на открытом воздухе - изоляция ПВХ не имеет защиты IP
• Не подходят для сверхвысоких частот или импульсных нагрузок выше 15 А - возможен перегрев
• Частичная изоляция требует соблюдения правил безопасности: открытые части контактов должны быть недоступны при работе оборудования
• Не рекомендовано применять в устройствах с частыми термическими циклами (например, печи, нагреватели) - ПВХ деформируется при +80 C и выше

Примеры использования

• Подключение датчиков на конвейере с возможностью быстрой замены
• Переключение режимов работы станков через сменные модули
• Электрооборудование в сервисных мастерских - удобство при диагностике
• Стандартные решения в промышленном контроле, где нужны надежные и цветовые метки

Практические советы

• Выбирайте разъем РпИп 2-5-0,8 плоский (папа) только для проводов 1,5–2,5 мм2 - меньшие сечения плохо фиксируются, большие - не помещаются
• Проверяйте глубину входа в гнездо: если защелка не срабатывает - возможно, несовпадение размеров или грязь внутри
• Храните в сухом месте - влага может вызвать окисление латуни, даже при наличии защелки
• Для массового монтажа используйте пресс-клещи с матрицей под 4,8×0,8 мм - экономит время и гарантирует качество соединения
• Обратите внимание: этот разъем - только половина пары. Обязательно закажите соответствующие гнезда (мама) того же артикула и бренда - TDM ELECTRIC.
