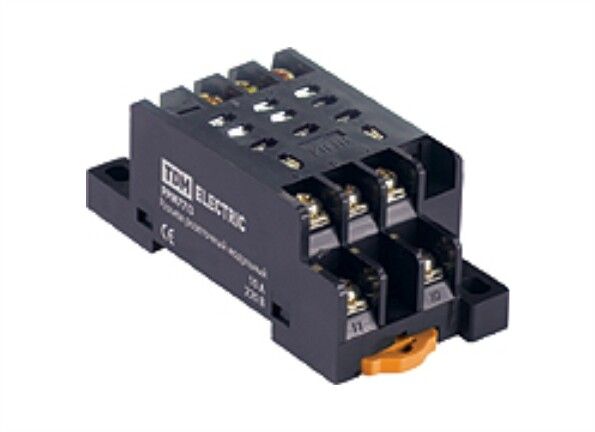

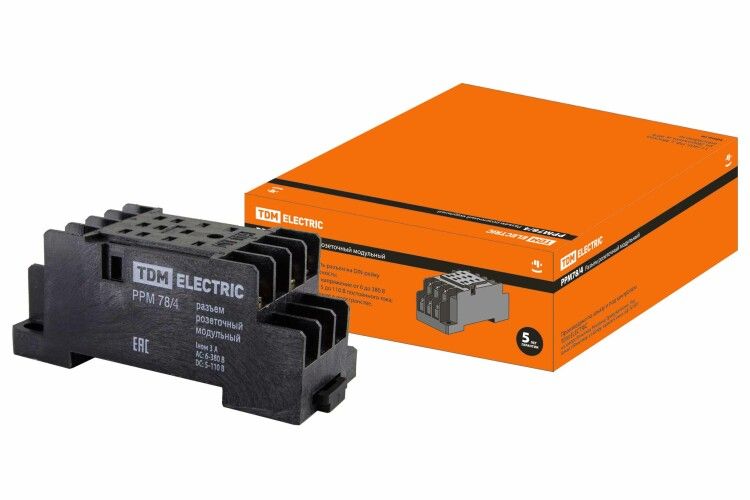

Разъем РРМ78/4 для РЭК78/4 модульный | SQ0701-0008 TDM

Разъем РРМ78/4 для РЭК78/4 модульный от TDM ELECTRIC - это компактный модульный разъём, предназначенный для быстрого и надёжного подключения реле РЭК78/4 к DIN-рейке. Он обеспечивает механическую фиксацию и электрический контакт для устройств, используемых в системах автоматизации зданий, промышленного оборудования и слаботочных цепях.

Назначение и область применения

Разъем РРМ78/4 для РЭК78/4 модульный используется исключительно для установки и подключения реле серии РЭК78/4. Он не является самостоятельным коммутирующим устройством - его задача: обеспечить удобную и безопасную фиксацию реле на DIN-рейке, а также передать электрические сигналы между реле и внешней проводкой через винтовые клеммы.

Подходит для систем, где требуется частая коммутация маломощных нагрузок: управление насосами, вентиляторами, светильниками, клапанами, а также в автоматике отопления, вентиляции и кондиционирования (HVAC). Применяется там, где важна компактность, надёжность контакта и возможность замены реле без демонтажа всей системы.

Технические характеристики

• Рабочее напряжение: 230 В (переменного тока)
• Номинальный рабочий ток: 3 А при AC-1 (резистивная нагрузка)
• Количество контактов (штырьков): 14
• Тип подключения: винтовые клеммы - позволяют надёжно закрепить провода сечением до 2,5 мм2
• Способ монтажа: крепление на DIN-рейку 35 мм с Ω-профилем
• Модульное исполнение: да - совместим с другими модульными устройствами на рейке

Важно: Разъём сам по себе не коммутирует ток - он лишь служит интерфейсом между реле РЭК78/4 и внешними цепями. Нагрузочные возможности определяются именно реле, установленным в этот разъём.

Совместимость и монтаж

Разъем РРМ78/4 для РЭК78/4 модульный совместим **только** с реле серии РЭК78/4 от TDM ELECTRIC. Не подходит для других типов реле, даже если они имеют похожий форм-фактор.

Монтаж выполняется просто:

• Закрепите разъём на DIN-рейке - защёлкивающий механизм фиксирует его одним движением;
• Подключите входные и выходные провода к винтовым клеммам - затягивайте осторожно, чтобы не повредить пластик;
• Вставьте реле РЭК78/4 в разъём до щелчка - убедитесь, что все штырьки полностью вошли в соответствующие гнёзда.

Не допускается использование разъёма без реле - он не имеет собственной функции коммутации.

Преимущества

• Интеграция с реле РЭК78/4 - гарантирует совместимость и надёжность контактов благодаря точному соответствию геометрии и материалов;
• Винтовое подключение - позволяет легко менять провода, не требует специнструментов;
• Модульная конструкция - можно комбинировать с другими устройствами на одной DIN-рейке, экономя место;
• Высокая плотность размещения - благодаря компактным габаритам, на одном метре рейки помещается больше устройств, чем с аналогами;
• Стандартный профиль DIN-рейки - совместим с любыми панелями, шкафами и распределительными коробками, выполненными по европейским нормам.

Ограничения применения

• Не предназначен для работы с токами выше 3 А - превышение может вызвать перегрев и повреждение контактов;
• Не работает с напряжениями выше 230 В - риск пробоя изоляции;
• Не поддерживает подключение проводов сечением более 2,5 мм2 - возможен плохой контакт или деформация клемм;
• Не рассчитан на работу в условиях повышенной вибрации без дополнительной фиксации - хотя реле внутри устойчиво, разъём может ослабнуть при длительном воздействии;
• Требует обязательного использования только реле РЭК78/4 - другие модели не подходят по форме и расположению контактов.

Примеры использования

• Автоматизация системы отопления: реле РЭК78/4 в разъёме РРМ78/4 управляет включением циркуляционного насоса по сигналу термостата;
• Система освещения: разъём используется в панели управления для включения групп светильников по расписанию;
• Конвейерная линия: реле срабатывает при достижении заданного уровня сигнала, включая или выключая двигатель;
• Шкаф управления HVAC: несколько таких разъёмов установлены рядом - каждый управляет своим исполнительным устройством (клапан, вентилятор, нагреватель).

Практические советы

• Перед монтажом проверьте соответствие типа реле - только РЭК78/4 подходит; использование другого реле может повредить разъём или не обеспечить контакт;
• При подключении проводов убирайте изоляцию точно на 6–8 мм - слишком длинный конец может замкнуть соседние клеммы;
• После монтажа протестируйте цепь на холостом ходу - убедитесь, что реле срабатывает и контакты замыкаются;
• Для обслуживания: достаточно вытянуть реле из разъёма - провода остаются подключенными, замена занимает менее минуты;
• Не используйте разъём вне шкафа или корпуса - он не имеет защиты от пыли и влаги (IP-класс не указан, значит, не защищён);
• При сборке нескольких модулей оставляйте минимальный зазор между ними - это улучшает теплоотвод и доступ для диагностики.
