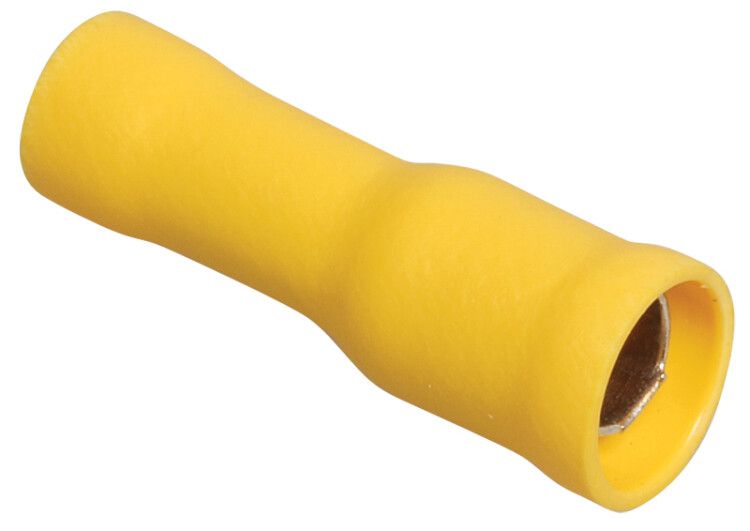

Разъем РшИм5.5-6-4 штеккер (20 шт) | URM20-4-006-D34-4 IEK

Разъем РшИм 5.5-6-4 штекер (20 шт) от IEK предназначен для создания надежного, изолированного и многоразового соединения проводов сечением 4–6 мм2. Этот гильзовый штекер обеспечивает быстрое подключение и отключение в условиях частой смены конфигураций цепей - например, при обслуживании оборудования. Артикул urm20-4-006-d34-4 соответствует серийному исполнению IEK.

Назначение и область применения

Разъем РшИм 5.5-6-4 штекер (20 шт) используется для формирования разъемных соединений типа «вилка-розетка» в электрических цепях постоянного и переменного тока. Он позволяет оперативно разрывать или замыкать цепь без демонтажа проводов, что особенно удобно при тестировании, ремонте или перенастройке систем. Применяется в автоматике, пультах управления, распределительных щитах, станках и конвейерах, где требуется частая смена подключений.

Технические характеристики

• Материал контакта: медь - обеспечивает высокую проводимость и устойчивость к окислению.
• Номинальное сечение провода: 4–6 мм2 - подходит для медных жил этого диапазона.
• Наружный диаметр: 5 мм - совместим с гнездами и кабельными вводами стандартного размера.
• Внутренний диаметр: 3,4 мм - определяет максимальную толщину изоляции провода, которую можно зажать.
• Исполнение: гильза - контактная часть выполнена в виде трубчатой формы для запрессовки.
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, не распространяет горение.
• Цвет: желтый - стандартизированная цветовая маркировка для быстрой идентификации.
• Срок службы: 5 лет - при соблюдении условий эксплуатации и температурного режима.

Совместимость и монтаж

Разъем РшИм 5.5-6-4 штекер (20 шт) рассчитан на использование с соответствующими розетками того же типоразмера. Для установки необходимо зачистить изоляцию с конца провода на 8–10 мм, вставить жилу в гильзу и обжать специальным инструментом - клещами с матрицей для сечения 4–6 мм2. Обжим должен быть плотным, без зазоров между проводом и металлом гильзы. Не допускается использовать с алюминиевыми проводами или проводами меньшего сечения - это снижает надежность соединения.

Безопасность и стандарты

Разъем РшИм 5.5-6-4 штекер (20 шт) соответствует требованиям ГОСТ Р 50030.5.2 и применяется в сетях до 1000 В переменного тока. Изоляция из ПВХ обеспечивает электроизоляционную безопасность при рабочих температурах от –40C до +70C. Наличие цветовой маркировки способствует предотвращению ошибок при сборке.

Преимущества

• Удобство быстрого подключения и отключения - экономит время при обслуживании.
• Стандартный размер и цвет позволяют легко найти нужный элемент в комплекте.
• Высокая долговечность материала - медь и ПВХ обеспечивают стабильную работу даже при циклическом использовании.
• Пакет из 20 штук - оптимальный объем для закупки на несколько проектов или ремонтных работ.

Ограничения применения

• Не предназначены для работы в условиях повышенной влажности, открытых площадках или подверженных воздействию масла и химических веществ - изоляция ПВХ не имеет защиты IP65+.
• Не подходят для силовых цепей выше 10 А (при сечении 6 мм2) без проверки нагрева контактов.
• Запрещено применять с проводами сечением менее 4 мм2 - риск плохого обжима и перегрева.
• Не рекомендуются для мобильных устройств с постоянной вибрацией - требуют фиксации корпуса или кабельной стяжки.

Примеры использования

• Подключение датчиков на конвейере, которые периодически меняются.
• Переключение режимов работы станка через внешние разъемы.
• Обслуживание распределительных щитов - возможность временного отключения участка без отсоединения проводов от клемм.
• Лабораторные стенды и учебные установки, где часто изменяется схема подключения.

Практические советы

• При обжиме используйте инструмент с регулируемым усилием - переобжим может повредить гильзу, недожим - вызвать нагрев.
• Проверяйте соответствие диаметра провода: если изоляция слишком толстая, она не войдет в гильзу - выбирайте провод с наружным диаметром ≤3,4 мм.
• Храните разъемы в сухом месте - хотя они не имеют защиты от воды, влага может привести к окислению контактов.
• При замене старого разъема - всегда сверяйтесь с артикулом urm20-4-006-d34-4, чтобы сохранить совместимость с существующей аппаратурой IEK.
