Разъем-штекер РшИп OptiKit S-Shp-PVC-1,25-4(100шт) | 278080 КЭАЗ

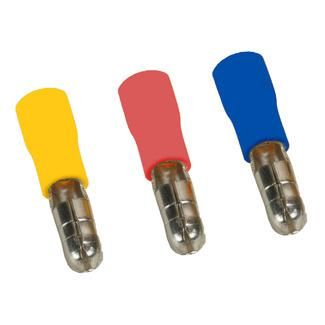

Разъем-штекер РшИп OptiKit S-Shp-PVC-1,25-4 (100шт) КЭАЗ - это надежный слаботочный штекер для быстрого соединения и отключения проводов в цепях переменного и постоянного тока до 400 В. Подходит для монтажа на кабелях сечением 0,5–1,5 мм2, используется в автоматике, пультах управления и распределительных щитах. Бренд КЭАЗ и серия OptiKit обеспечивают совместимость с другими элементами этой линейки.

Назначение и область применения

Разъем-штекер РшИп OptiKit S-Shp-PVC-1,25-4 (100шт) КЭАЗ предназначен для оконцевания одножильных и многожильных проводов с последующим быстрым подключением и отключением. Применяется там, где требуется частая перестановка или обслуживание цепей: в системах автоматизации, на пультах управления, в распределительных коробках, на станках и конвейерах. Удобен для сборки панелей, когда важно минимизировать время на подключение.

Технические характеристики

• Тип: штекер (папа) - выступающий контакт для вставки в гнездо
• Номинальное напряжение: 400 В - безопасная работа в сетях до этого значения
• Номинальное сечение провода: 0,5 – 1,5 мм2 - подходит для тонких и средних жил
• Диаметр контакта: 2 мм - соответствует стандартным гнездовым разъемам серии OptiKit
• Материал контакта: латунь - высокая проводимость и устойчивость к окислению
• Материал изоляции: ПВХ - гибкий, устойчивый к механическим повреждениям
• Цвет изоляции: красный - визуальное отличие от других разъемов
• Рабочий температурный диапазон: от -40 C до +80 C - работает в холодных и нагреваемых зонах

Совместимость и монтаж

Разъем-штекер РшИп OptiKit S-Shp-PVC-1,25-4 (100шт) КЭАЗ совместим с гнездовыми разъемами той же серии - S-Shp-PVC-1,25-4. Для установки провод зачищается на 6–8 мм, вставляется в корпус, после чего опрессовывается специальным клещами поверх изолирующей манжеты. Монтаж не требует пайки. Готовый штекер легко вводится в соответствующее гнездо и фиксируется плотной посадкой. Обязательно проверьте соответствие сечения провода - использование проводов больше 1,5 мм2 приведёт к плохому контакту и перегреву.

Преимущества

• Высокая надежность соединения благодаря латунному контакту и точной форме
• Удобство монтажа - не нужна пайка, достаточно опрессовки
• Защита от случайного выпадения - форма контакта обеспечивает плотную посадку в гнезде
• Яркая красная изоляция - упрощает идентификацию цепей при обслуживании
• Групповая упаковка (100 шт.) - экономична для массового монтажа

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности или прямого попадания воды - изоляция ПВХ не имеет защиты IP
• Не рекомендован для силовых цепей выше 400 В - риск пробоя изоляции
• Не подходит для проводов сечением менее 0,5 мм2 - возможен люфт и потеря контакта
• Не рассчитан на частые изгибы в месте выхода провода - длительная нагрузка на изгиб может привести к трещинам в ПВХ

Примеры использования

• Подключение датчиков и кнопок в пульте управления станком
• Сборка модульных щитов с быстросъёмными блоками
• Замена испорченных участков кабельных линий в автоматических линиях
• Подключение терморегуляторов и контроллеров в системах отопления

Практические советы

• Выбирайте опрессовочные клещи с матрицей под 2 мм - это гарантирует равномерное сжатие без повреждения контакта
• Перед монтажом проверяйте, чтобы зачистка провода была точно 6–8 мм - меньше не хватит, больше вызывает лишнюю деформацию
• Храните разъемы в сухом месте - даже ПВХ-изоляция чувствительна к длительному воздействию влаги
• При использовании в составе OptiKit используйте только оригинальные гнезда - сторонние компоненты могут иметь другие допуски
• Для удобства сборки можно использовать цветовую маркировку: красный - сигнал, синий - питание, черный - земля
