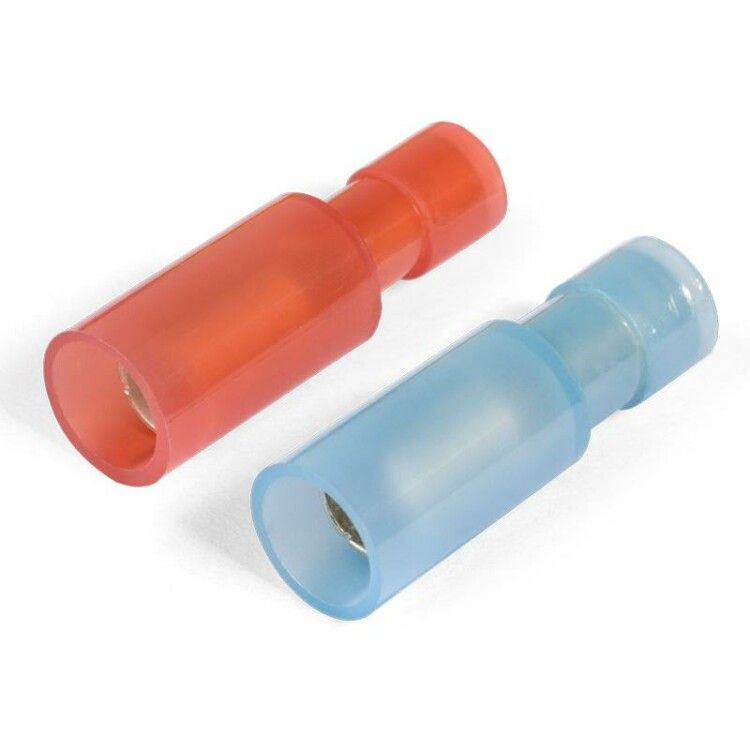

Разъем штекерный изолированный «мама ВРШИ-М(н) 1.5-4 серия ПРОФИ - 66676 КВТ

Разъем виброустойчивый штекерный ВРШИ-М(н) 1,5-4 от КВТ предназначен для надежного и быстрого соединения многопроволочных медных проводов в условиях вибраций и перепадов температур. Этот разъем используется там, где важна устойчивость соединения к механическим нагрузкам - например, в промышленном оборудовании, транспорте и системах автоматизации.

Назначение и область применения

Разъем виброустойчивый штекерный ВРШИ-М(н) 1,5-4 применяется для создания изолированных, быстроразъемных соединений между многопроволочными медными проводами. Подходит для установки в устройствах, подвергающихся постоянным вибрациям: станках, конвейерах, транспортных средствах, системах управления и распределительных щитах. Работает в паре с ответными разъемами ВРШИ-П(н).

Технические характеристики

• Поперечное сечение провода: 1,5–4 мм2
• Номинальное напряжение: 0,4 кВ (400 В)
• Рабочий температурный диапазон: от –40 C до +105 C
• Внутренний диаметр гильзы: 1,7 мм
• Размер контакта: 4 мм
• Материал корпуса: латунь Л63
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий нейлон (без галогенов)
• Способ монтажа: опрессовка
• Цвет: красный
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем виброустойчивый штекерный ВРШИ-М(н) 1,5-4 совместим исключительно с ответными разъемами серии ВРШИ-П(н). Для монтажа необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы (не более 10 мм);
• Вставить провод в гильзу так, чтобы жила полностью вошла в медную втулку;
• Произвести опрессовку клещами по всей длине изолированного корпуса - это фиксирует и изоляцию, и контакт одновременно;
• Подсоединить к разъему ВРШИ-П(н): форма «пулевидного» штекера позволяет легко вводить его в гнездо без точного выравнивания.

Опрессовка выполняется поверх изолирующей части - это усиливает герметичность и механическую устойчивость соединения.

Особенности конструкции

• Медная втулка внутри гильзы повышает механическую прочность соединения на 25–30%, предотвращая ослабление при вибрациях.
• Конусообразный вход «Easy Entry» облегчает введение многожильного провода - даже при небольшом разбросе диаметров жил.
• Пулевидная форма штекера снижает требования к точности пристыковки - соединение происходит за считанные секунды.
• Поперечные засечки на внутренней стенке гильзы обеспечивают дополнительное сцепление с проводником.
• Двойной контур изоляции при соединении «мама-папа» защищает контакт от внешних воздействий и случайного касания.
• Замковый механизм гарантирует надежное фиксирование пары разъемов - они не расходятся при ударах и тряске.

Безопасность и стандарты

Разъем виброустойчивый штекерный ВРШИ-М(н) 1,5-4 изготовлен из материалов, соответствующих нормам безопасности: нейлоновая изоляция самозатухающая, не содержит галогенов, что снижает риск образования токсичных газов при перегреве. Номинальное напряжение 400 В соответствует требованиям для слаботочных и силовых цепей в промышленных системах. Произведен согласно ТУ 3424-001-59861269-2004.

Преимущества

• Высокая виброустойчивость благодаря медной втулке и засечкам - идеально для мобильного оборудования.
• Быстрая установка: не нужна точная ориентация при соединении.
• Двойная изоляция при сборке - минимизация риска пробоя и короткого замыкания.
• Стабильный контакт при температурных колебаниях - работает в экстремальных условиях.
• Луженое покрытие предотвращает окисление и продлевает срок службы.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - требуется многожильная жила для равномерного распределения давления при опрессовке.
• Не рекомендуется использовать в средах с высокой химической агрессивностью - латунь и нейлон не рассчитаны на контакт с растворителями, кислотами или маслами.
• Максимальное сечение - 4 мм2; применение проводов большего диаметра приведёт к некачественной опрессовке и потере контакта.
• Требует обязательного использования специализированных клещей для опрессовки - обычные плоскогубцы недопустимы.

Примеры использования

• Электрооборудование на производстве: станки ЧПУ, роботы, конвейеры.
• Автомобильная и железнодорожная техника: системы управления, освещение, датчики.
• Авиационные и морские компоненты: где допустимы лишь виброустойчивые решения.
• Щитовое оборудование: быстроразъёмные соединения для модульных устройств.

Практические советы

• Выбирайте разъем ВРШИ-М(н) 1,5-4 только для проводов сечением 1,5–4 мм2 - меньшие или большие значения нарушают плотность соединения.
• Перед опрессовкой проверьте, что все жилы провода полностью вошли в медную втулку - не должно быть торчащих концов.
• Используйте только оригинальные клещи для опрессовки - неправильно выполненная операция снижает виброустойчивость.
• При замене старых разъемов - всегда используйте пару: ВРШИ-М(н) с ВРШИ-П(н). Совмещение с другими сериями невозможно.
• Храните разъемы в сухом месте - хотя изоляция термостойкая, длительное воздействие влаги может повредить луженое покрытие.
