Разъем виброустойчивый штекерный ВРШИ-М(н) 2.5-4 - 66677 КВТ

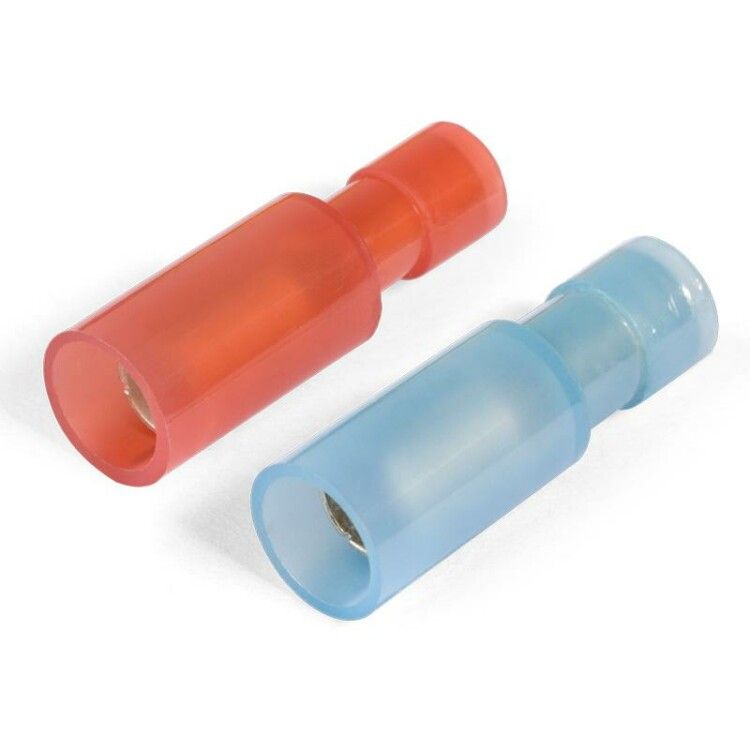

Разъем виброустойчивый штекерный ВРШИ-М(н) 2,5-4 от бренда КВТ - это надежный штекерный разъем с латунным контактом и нейлоновой изоляцией, предназначенный для создания виброустойчивых, быстроразъемных соединений многопроволочных медных проводов сечением 2,5 мм2. Подходит для применений в условиях вибраций, перепадов температур и повышенной нагрузки.

Назначение и область применения

Разъем виброустойчивый штекерный ВРШИ-М(н) 2,5-4 используется для создания изолированных, легко разъединяемых соединений между многопроволочными медными проводами. Применяется там, где важна устойчивость к вибрациям, частому обслуживанию и изменению условий эксплуатации. Подходит для установки на станках, конвейерах, транспорте, промышленном оборудовании, системах автоматизации и силовых цепях до 400 В.

Технические характеристики

• Тип разъема: штекерный («папа»)
• Поперечное сечение провода: 2,5 мм2
• Номинальное напряжение: 0,4 кВ (400 В)
• Рабочий диапазон температур: от –40 C до +105 C
• Материал контакта: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий нейлон, без галогенов
• Внутренний диаметр: 2,3 мм
• Способ монтажа: опрессовка
• Цвет: синий
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем виброустойчивый штекерный ВРШИ-М(н) 2,5-4 совместим с ответными разъемами серии ВРШИ-П(н) («мама»). Для сборки требуется опрессовка провода с помощью подходящего инструмента - изоляционный корпус остается на месте, а опрессовка выполняется непосредственно на медную втулку. Установка происходит без необходимости точного выравнивания: пулевидная форма штекера позволяет легко вводить его в гнездо даже при небольшом смещении. Диаметр провода должен соответствовать 2,5 мм2; использование проводов большего сечения недопустимо.

Особенности конструкции

• Добавленная медная втулка повышает механическую прочность соединения с проводом на 25–30%, предотвращая ослабление при вибрациях.
• Конусообразный вход «Easy Entry» облегчает введение многожильного провода - не нужна зачистка до идеальной формы.
• Поперечные засечки внутри трубчатой части усиливают сцепление с жилой, снижая риск проскальзывания.
• Замковый механизм фиксирует соединение «мама-папа» с достаточной силой, чтобы исключить случайное расхождение.
• При попарном соединении с разъемом ВРШИ-П(н) образуется двойной слой изоляции, обеспечивающий дополнительную защиту от внешних воздействий.

Преимущества

• Высокая виброустойчивость благодаря усиленной медной втулке и засечкам.
• Быстрая и удобная установка без точного позиционирования.
• Самозатухающая изоляция повышает безопасность при перегреве.
• Луженое покрытие снижает окисление и улучшает долговечность контактов.
• Работает в широком температурном диапазоне - подходит для холодных и нагретых сред.

Ограничения применения

• Не предназначен для однопроволочных (монолитных) проводов - только для многопроволочных медных.
• Максимальное сечение - 2,5 мм2; использование проводов больше этого значения приведёт к плохому контакту и перегреву.
• Не рассчитан на постоянное погружение в жидкости - IP-класс защиты не указан, поэтому не применяйте в сырых помещениях без дополнительной герметизации.
• Требует обязательной опрессовки; скручивание или пайка не допускаются - это нарушает гарантию и снижает виброустойчивость.

Примеры использования

• Подключение двигателей на конвейерных линиях с высокими уровнями вибрации.
• Разъёмные соединения в пультах управления промышленных роботов.
• Электропроводка в автобусах, троллейбусах и других транспортных средствах.
• Обслуживаемые участки силовых щитов, где часто требуется отключение питания.
• Агрегаты в пищевой и химической промышленности, где важна чистота и термостойкость материалов.

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей размеру разъема - неправильный инструмент повредит втулку.
• Перед опрессовкой проверьте, что все проволочки провода полностью вошли в медную втулку - не должно быть торчащих концов.
• При использовании в условиях повышенной влажности рекомендуется дополнительно герметизировать место соединения термоусадкой.
• Проверяйте целостность замка после каждого соединения - он должен щёлкнуть и плотно фиксироваться.
• Храните разъемы в сухом месте - хотя нейлон устойчив к влаге, длительное воздействие может повлиять на качество изоляции.
