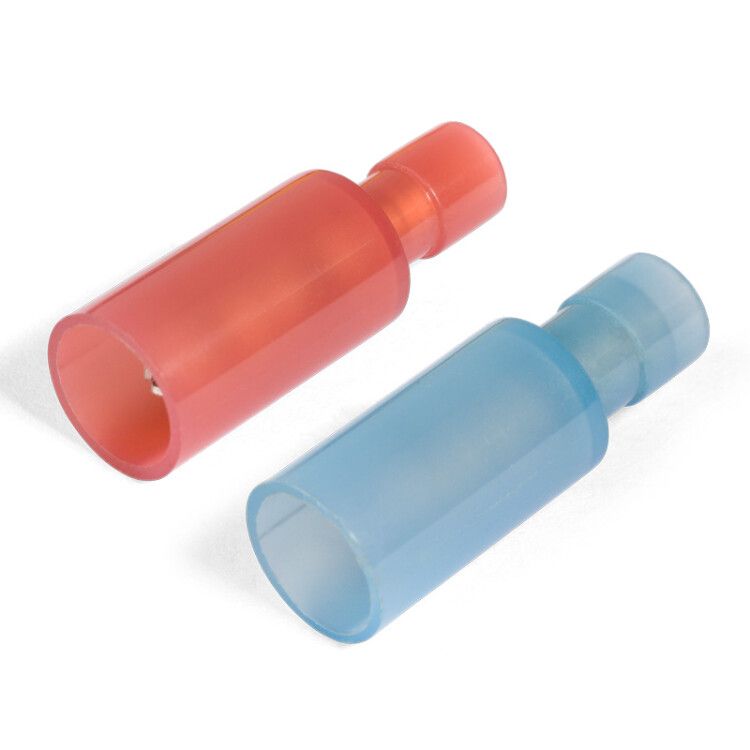

Разъем штекерный изолированный «папа ВРШИ-П(н) 1.5-4 серия ПРОФИ - 66674 КВТ

Разъем виброустойчивый штекерный ВРШИ-П(н) 1,5-4 от бренда КВТ - это надежный штекерный разъем для быстроразъемных соединений многопроволочных медных проводов с сечением 1,5–4 мм2. Он предназначен для работы в условиях вибраций и перепадов температур, особенно там, где важна долговечность и безопасность электрического контакта.

Назначение и область применения

Разъем виброустойчивый штекерный ВРШИ-П(н) 1,5-4 используется для создания изолированных, легко соединяемых и устойчивых к вибрациям электрических соединений. Подходит для монтажа в оборудовании, подверженном механическим нагрузкам: промышленные станки, конвейеры, системы автоматизации, транспортные средства, энергооборудование. Применяется в паре с ответными разъемами ВРШИ-М(н) для формирования герметичного и защищенного соединения.

Технические характеристики

• Тип: штекер (папа)
• Сечение провода: 1,5 – 4 мм2
• Номинальный ток: 19 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Материал контактов: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурный диапазон: от -10 C до +75 C
• Термостойкость изоляции: до 105 C
• Внутренний диаметр: 1,7 мм
• Способ монтажа: опрессовка (зажим провода через изолирующую манжету)
• Цвет: красный
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем виброустойчивый штекерный ВРШИ-П(н) 1,5-4 совместим исключительно с ответными разъемами серии ВРШИ-М(н). Для установки требуется опрессовка провода с использованием клещей для кабельных наконечников. Монтаж выполняется поверх изолирующей манжеты - это усиливает механическую фиксацию и предотвращает выскальзывание провода. Удобная форма «Easy Entry» позволяет легко заводить многожильный провод без предварительной подготовки конца. Диаметр контакта 4 мм соответствует стандартному шагу для таких разъемов - проверьте соответствие с вашими инструментами для опрессовки.

Особенности конструкции

• Добавленная медная втулка повышает механическую прочность соединения на 25–30%, обеспечивая виброустойчивость даже при длительной работе в условиях тряски.
• Конусообразный вход («Easy Entry») упрощает введение многопроволочного провода - не нужна точная центровка.
• Пулевидная форма штекера позволяет соединяться с матовой частью без точного позиционирования - экономит время при сборке.
• Поперечные засечки внутри трубчатой части усиливают сцепление с жилой, снижают риск ослабления контакта.
• Двойной контур изоляции при соединении «папа-мама» защищает от внешних воздействий и улучшает изоляцию.

Преимущества

• Высокая устойчивость к вибрациям благодаря усиленной конструкции.
• Автоматизированное и быстрое соединение без необходимости точной ориентации.
• Самозатухающая изоляция повышает пожарную безопасность.
• Луженое покрытие контактов препятствует окислению и продлевает срок службы.
• Поддержка широкого диапазона сечений (1,5–4 мм2) снижает потребность в запасе различных типов разъемов.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс защиты не указан, поэтому не рекомендовано использование во влажных средах без дополнительной защиты.
• Работает только в паре с разъемами ВРШИ-М(н); несовместима с другими сериями или аналогами других производителей.
• Температурный предел свыше +75 C недопустим - возможна деформация нейлона.
• Запрещено использовать с однопроволочными (монолитными) проводами - конструкция рассчитана именно на многопроволочные жилы.

Примеры использования

• Электросистемы промышленных станков с частыми включениями/выключениями.
• Соединения в системах управления конвейерами на пищевых и химических производствах.
• Аппаратура в транспорте (грузовые автомобили, спецтехника) - устойчивость к вибрации критически важна.
• Оборудование в помещениях с высокой степенью запыленности - латунь и нейлон не подвержены коррозии.

Практические советы

• Перед опрессовкой убедитесь, что сечение провода попадает в диапазон 1,5–4 мм2 - меньшие или большие значения приведут к плохому контакту.
• Используйте клещи с подходящей матрицей для разъемов с диаметром 4 мм - некорректный инструмент повредит втулку.
• Проверяйте плотность опрессовки: после монтажа легкий рывок за провод не должен вызывать его выскальзывания.
• При комплектации оборудования закупайте разъемы ВРШИ-П(н) и ВРШИ-М(н) парами - они работают только вместе.
• Храните в сухом месте - хотя материал нейлон устойчив к влаге, длительное воздействие воды может повлиять на изоляцию.
