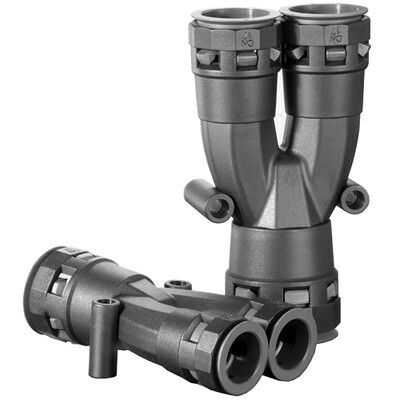

Разветвитель Octopus DN 1х29 + 2х23 мм, IP66/IP68 DKC (ДКС) PAY292323N

Разветвитель полиамид DN 1х29 + 2х23 мм, цвет черный от бренда DKC (ДКС), артикул pay292323n, предназначен для организации V-образного ответвления гофрированных полиамидных труб в условиях повышенной влажности, запыленности и экстремальных температур. Этот элемент из серии Octopus обеспечивает надежную герметичную стыковку и защищает провода от внешних воздействий.

Назначение и область применения

Разветвитель полиамид DN 1х29 + 2х23 мм, цвет черный используется для распределения кабелей и жгутов в системах автоматизации, на производственных линиях, в машинах и оборудовании, где требуется одновременное подключение трех труб: одной основной и двух ответвлений. Подходит для монтажа в цехах, на транспорте, в агрессивных средах - например, на пищевых производствах, в химических лабораториях, на открытых площадках.

Технические характеристики

• Тип изделия: T-образный уголок для гофрированных труб
• Внутренние диаметры: одна ветвь - 29 мм, две ветви - по 23 мм
• Наружный диаметр: 75 мм
• Материал: полиамид PA6.6 - высокопрочный термопластик
• Цвет: черный
• Степень защиты: IP66 (без уплотнителей), IP68 (при использовании уплотнителей PAR/PAPM)
• Диапазон рабочих температур: от -40 C до +105 C; кратковременно выдерживает до +150 C
• Устойчивость к УФ-излучению: да - не трескается и не выгорает на солнце
• Галогены: отсутствуют - соответствует требованиям RoHS
• Исполнение: водонепроницаемое

Совместимость и монтаж

Разветвитель полиамид DN 1х29 + 2х23 мм, цвет черный совместим с гофрированными трубами из полиамида того же диаметра. Для достижения степени защиты IP68 необходимо использовать комплектные уплотнители PAR или PAPM - они обеспечивают герметичность соединения. Монтаж осуществляется путем вставки трубы в каждый канал до щелчка - фиксация механическая, без клея или крепежа. Работает с трубами любого производителя, если внутренний диаметр совпадает с заявленным.

Безопасность и стандарты

Изделие соответствует нормам RoHS (не содержит галогенов и опасных веществ). Степень защиты IP66 гарантирует защиту от мощных струй воды и пыли, IP68 - от длительного погружения в воду. Высокая термостойкость позволяет применять разветвитель в зонах с возможными перегревами, например рядом с двигателями или нагревательными элементами.

Преимущества

• Высокая прочность материала PA6.6 - выдерживает механические нагрузки и удары
• Устойчивость к широкому диапазону температур - работает даже в холодильных камерах и на жарких участках
• Не требует специального инструмента для установки - просто вставляется и фиксируется
• Черный цвет маскирует загрязнения и лучше переносит UV-облучение
• Поддерживает модульную сборку - легко комбинируется с другими элементами серии Octopus

Ограничения применения

Без уплотнителей PAR/PAPM степень защиты снижается до IP65 - не рекомендуется для постоянного контакта с водой или влажной средой. Не предназначена для использования с металлическими или жесткими немягкими трубами - материал слишком хрупкий для давления. Не следует применять в средах с агрессивными растворителями (например, ацетон, бензол) - возможно разрушение полиамида.

Примеры использования

• На конвейере: распределение кабелей от одного шкафа к трем станкам
• В робототехнике: организация жгутов для нескольких сенсоров на движущемся механизме
• На открытых объектах: защита кабелей от дождя и пыли в освещении или видеонаблюдении
• В пищевой промышленности: герметичная прокладка проводов в местах мойки оборудования

Практические советы

• Перед монтажом проверьте внутренний диаметр вашей трубы - он должен точно соответствовать 29 мм и 23 мм
• Для работы в сыром помещении всегда используйте уплотнители PAR или PAPM - иначе защита будет недостаточной
• При необходимости замены - разветвитель можно демонтировать без повреждения труб: просто потяните трубу на себя
• Не затягивайте трубы силой - это может деформировать стенки и нарушить герметичность
• Храните изделие в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, долгосрочное воздействие может снизить эластичность
