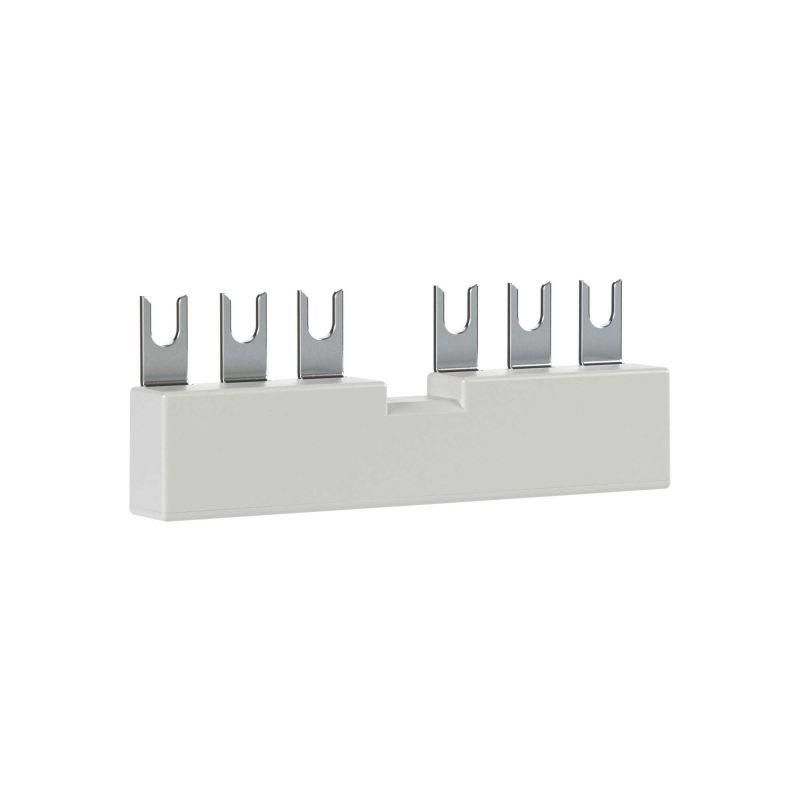

Разводка шинная 3ф для параллельного соединения 2х автоматических выключателей DMP32 с доп.контактами YON DMP32CL54-2 ДКС

Шинная разводка трехфазная для параллельного соединения 2 автоматических выключателей DMP32 с дополнительными контактами DKC, YON обеспечивает надёжное распределение тока между двумя автоматическими выключателями DMP32, позволяя использовать их совместно в одной цепи. Продукт предназначен для систем с высокой нагрузкой, где требуется увеличить пропускную способность или организовать резервирование. Артикул dmp32cl54-2 соответствует серии автоматических выключателей YON pro.

Назначение и область применения

Эта шинная разводка используется для параллельного подключения двух автоматических выключателей DMP32, чтобы увеличить суммарную допустимую нагрузку до 64 А (по 32 А на каждый). Подходит для установки в щитах управления, на производствах, в системах конвейеров, насосных станциях и других объектах, где требуется повышенная надёжность или резервирование цепей. Разработана специально для моделей DMP32 с шагом 54 мм и поддерживает установку дополнительных боковых контактов DKC и YON.

Технические характеристики

• Количество фаз: 3 - поддерживает трёхфазные сети 380/415 В
• Количество полюсов: 6 - три фазы × два автомата = шесть отдельных проводящих путей
• Номинальный ток: 32 А на один автомат - максимальная постоянная нагрузка на каждую ветвь
• Максимальное рабочее напряжение: 690 В - безопасна для сетей до 690 В переменного тока
• Условный ток короткого замыкания: 100 кА - способна выдерживать сверхтоки при КЗ без повреждений
• Номинальное импульсное напряжение: 6 кВ - защищена от скачков напряжения, таких как перенапряжения от грозы или коммутаций
• Тип подключения: вилка - механический контакт типа «штырь–гнездо», исключающий необходимость в болтовых соединениях
• Изоляция: да - все токоведущие части изолированы, предотвращает случайные прикосновения и пробои
• Шаг установки: 54 мм - точно соответствует стандартному шагу автоматов DMP32

Совместимость и монтаж

Шинная разводка dmp32cl54-2 совместима только с автоматическими выключателями DMP32, установленными на DIN-рейке с шагом 54 мм. Устанавливается между двумя соседними аппаратами. Монтаж выполняется без инструментов: разводка просто вставляется в специальные гнёзда на корпусах автоматов. Для работы с дополнительными контактами DKC и YON необходимо убедиться, что они установлены на боковой поверхности каждого автомата - разводка имеет вырезы для доступа к этим контактам. Нельзя использовать с другими сериями автоматов, даже если они имеют аналогичный номинал.

Безопасность и стандарты

Разводка выполнена в соответствии с требованиями IEC 60947-1 и IEC 60947-2 для распределительных устройств. Высокий уровень защиты (Uimp 6 кВ, Icu 100 кА) гарантирует сохранение целостности при аварийных режимах. Все элементы изготовлены из самозатухающего термопластика, устойчивого к нагреву и возгоранию. Открытые токоведущие части полностью закрыты изоляцией, что снижает риск поражения током при обслуживании.

Преимущества

• Устраняет необходимость в внешних медных шинах - экономит место и время монтажа
• Гарантированная электрическая связь между автоматами без потерь и нагрева
• Поддержка установки дополнительных контактов - позволяет передавать сигналы состояния (например, “разъединён” или “срабатывание”) без дополнительной проводки
• Фиксация без инструментов - быстрый монтаж и демонтаж при необходимости замены
• Совместимость с продуктами серии YON pro - единая экосистема компонентов

Ограничения применения

• Не предназначена для одиночных автоматов - требует именно двух DMP32, установленных рядом
• Не работает с автоматами других типов, даже если они имеют 32 А - только DMP32 с шагом 54 мм
• Не рекомендуется для применений вне помещений без дополнительной защиты IP - не имеет собственной степени защиты
• Не подходит для частотных преобразователей или импульсных нагрузок - рассчитана на чисто активно-индуктивные нагрузки

Примеры использования

• Цеховая линия с двумя одинаковыми двигателями, работающими одновременно - разводка позволяет использовать два DMP32 вместо одного большего по току
• Резервируемая система питания насоса: один автомат основной, второй - резервный; при отказе первого происходит автоматическое переключение через контакты DKC
• Щит управления станком с двойным питанием - разводка обеспечивает равномерное распределение тока и возможность сигнализации состояния обоих автоматов

Практические советы

• Перед установкой проверьте, что автоматы DMP32 находятся строго на одном уровне и плотно прилегают друг к другу - зазор более 1 мм может нарушить контакт
• При использовании дополнительных контактов DKC/YON убедитесь, что их рычаги не задевают разводку - возможна механическая блокировка
• Не затягивайте и не деформируйте разводку - она не предназначена для механической нагрузки, только для передачи тока
• Проверяйте температуру разводки при первом запуске: если корпус теплый (>40 C), возможно плохой контакт - осмотрите места вставки
• При замене одного из автоматов всегда используйте тот же артикул DMP32 - отличия в форме контактов могут сделать разводку неработоспособной
