Регулируемая пластина - XL3 4000 для 1 DPX 630 фиксированного исполнения горизонтальный монтаж 24 модуля | 020793 Legrand

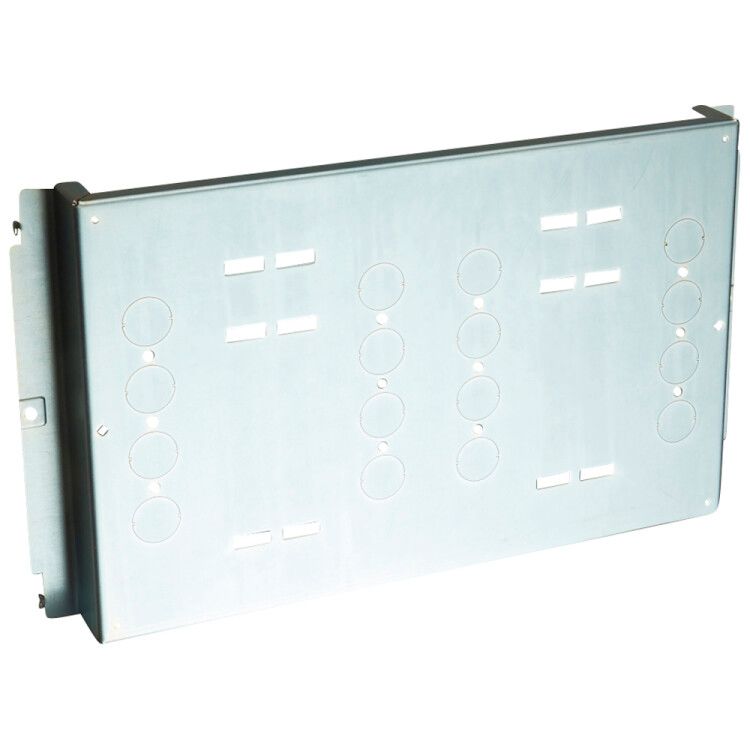

Пластина регулируемая XL3 4000 для 1 DPX 630 фиксированного исполнения горизонтальная - это металлическая крепёжная деталь от Legrand, предназначенная для установки автоматических выключателей серии DPX 630 на шину DIN в распределительных щитах. Артикул 020793 обеспечивает надёжную фиксацию оборудования с возможностью точной регулировки положения.

Назначение и область применения

Пластина регулируемая XL3 4000 используется для монтажа одиночного автоматического выключателя DPX 630 фиксированного исполнения. Подходит для установки в силовые и распределительные щиты промышленного и коммерческого типа. Горизонтальное расположение позволяет компактно размещать оборудование в ограниченном пространстве, особенно там, где важна вертикальная экономия места.

Технические характеристики

• Тип изделия: пластина монтажная
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности
• Перфорация: да - возможность крепления болтами или саморезами через отверстия
• Цвет: серый - соответствует стандартному цветовому решению корпусов Legrand
• Совместима с одним выключателем DPX 630 фиксированного исполнения
• Регулируемая - позволяет перемещать устройство вдоль направляющих для точной центровки

Совместимость и монтаж

Пластина XL3 4000 предназначена исключительно для выключателей DPX 630 фиксированного исполнения. Установка происходит на шину DIN 35 мм. Для крепления пластины к стенке щита используются отверстия в перфорированной части - рекомендуется применять саморезы M4 или М5. После закрепления пластины выключатель DPX 630 защёлкивается на её передней части. Регулировка осуществляется путём ослабления фиксирующего механизма, сдвига устройства в нужное положение и последующего затягивания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в соответствии с международными нормами IEC 61439. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлами. Напряжение и ток не определяются конструкцией пластины - они зависят от установленного выключателя DPX 630.

Преимущества

• Увеличенный запас прочности благодаря стальной основе
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Регулировка положения позволяет точно выравнивать ряды аппаратов в щите
• Горизонтальный формат удобен для компоновки в узких шкафах
• Совместимость с официальной серией XL3 от Legrand гарантирует совпадение посадочных размеров

Ограничения применения

• Не подходит для выключателей других типов - например, DPX 160, DPX 800 или модульных устройств
• Не предназначена для вертикального монтажа - только горизонтальное положение
• Не является изолирующим элементом - не заменяет изоляционные планки или барьеры
• Не рассчитана на использование вне закрытых щитов - требует защиты от внешних воздействий

Примеры использования

• Установка главного автомата DPX 630 в промышленном распределительном щите
• Фиксация выключателя на DIN-рейке в системе управления насосной станцией
• Монтаж в щитах HVAC-систем, где требуется точная выдержка осевых зазоров между аппаратами
• Замена старой пластины в существующих щитах Legrand XL3 при модернизации

Практические советы

• Проверьте посадочные размеры DPX 630 до заказа - даже небольшое отличие в форме крепления может сделать пластину непригодной
• При использовании в помещениях с высокой влажностью дополнительно проверяйте целостность оцинкованного слоя после монтажа
• Не используйте пластины XL3 4000 в паре с выключателями другого класса - это нарушает соответствие сертифицированной сборки
• При групповой установке нескольких пластины - соблюдайте равномерный шаг между ними для удобства обслуживания
• Артикул 020793 - единственный номер для этой модели; другие артикулы Legrand могут иметь аналогичное название, но отличаться по функционалу
