Рейка боковая для шкафов OptiBox M глубиной 400мм, 1 упаковка - 4шт. | 306582 КЭАЗ

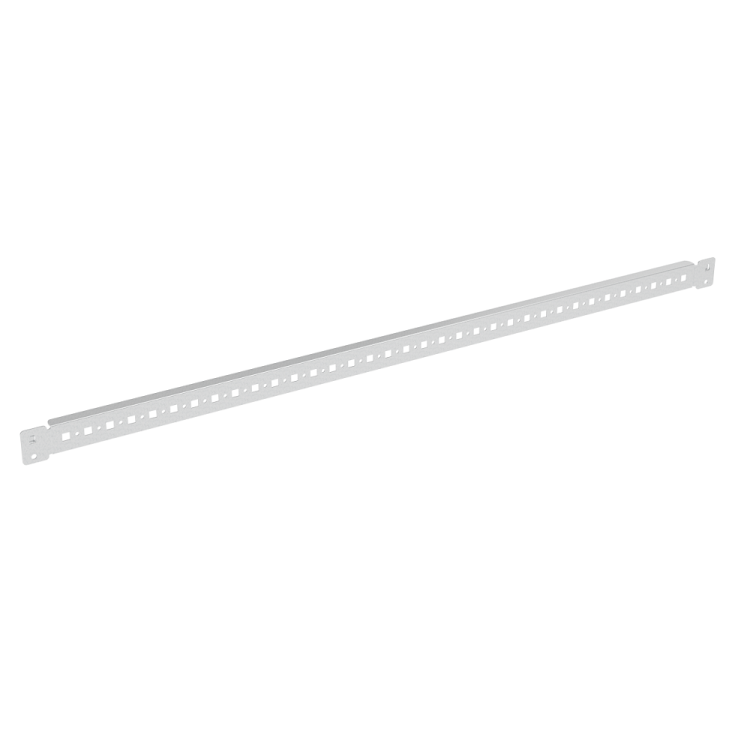

Рейка боковая для шкафов OptiBox M глубиной 400мм - элемент крепления для сборки корпусов шкафов управления, обеспечивающий жесткую фиксацию оборудования на боковой стенке. Упаковка из четырёх реек позволяет собрать один полноценный шкаф серии OptiBox M. Производитель - КЭАЗ, артикул 306582.

Назначение и область применения

Рейка боковая для шкафов OptiBox M глубиной 400мм используется для формирования боковых стенок шкафов управления серии OptiBox M. Она служит основой для крепления DIN-рейки, аппаратуры, кабельных каналов и других компонентов внутри шкафа. Применяется в системах автоматизации, распределительных щитах, промышленном оборудовании - там, где требуется надёжная механическая база для внутренней компоновки.

Технические характеристики

• Тип: рейка боковая для шкафов
• Материал: оцинкованная сталь - устойчивость к коррозии, долгий срок службы
• Высота профиля: 15 мм - обеспечивает достаточную жёсткость при минимальной массе
• Габариты: 800 мм (ширина) × 2200 мм (высота) - соответствует стандартным габаритам шкафов OptiBox M глубиной 400 мм
• Способ монтажа: винтовое крепление - фиксируется болтами к раме шкафа
• Исполнение: системное - совместимо со всей линейкой аксессуаров OptiBox M
• Отделка: оцинкованная - антикоррозийное покрытие, не требует дополнительной защиты
• Высота в условных единицах: 0 - не предназначена для установки на DIN-рейку, является несущим элементом

Совместимость и монтаж

Рейка боковая для шкафов OptiBox M глубиной 400мм совместима исключительно с конструкцией шкафов OptiBox M. Монтируется на вертикальные стойки шкафа с помощью винтов через предварительно просверленные отверстия. Для правильной сборки необходимо использовать четыре рейки - две на каждую сторону. Каждая рейка имеет точечные отверстия под крепёж, расположенные с шагом, соответствующим стандартному каркасу OptiBox M. Не рекомендуется применять с другими сериями шкафов - отличаются габариты и система крепления.

Преимущества

• Стандартная высота 2200 мм - полностью закрывает всю высоту шкафа, не требует подрезки
• Оцинкованная сталь - не нуждается в окраске или защите после монтажа
• Жёсткий профиль 15 мм - выдерживает нагрузки от тяжёлых устройств, таких как частотники и контакторы
• Совместимость с другими элементами OptiBox M - можно комбинировать с передними/задними панелями, дверями и внутренними креплениями
• Упаковка по 4 штуки - идеально рассчитана на сборку одного шкафа, минимизирует лишние расходы

Ограничения применения

• Не применяется вне системы OptiBox M - не совместима с шкафами других производителей
• Не предназначена для горизонтального монтажа - только как вертикальная боковая стенка
• Не несёт функции электрического заземления - для этого требуется отдельный проводник
• Не подходит для внешних установок - не имеет IP-защиты, предназначен для внутреннего монтажа в помещениях

Примеры использования

• Шкаф управления насосной станцией - крепление частотных преобразователей и реле
• Щит автоматизации конвейера - фиксация PLC, модулей ввода-вывода и клеммных колодок
• Распределительный щит цеха - установка автоматических выключателей и счетчиков
• Посты управления технологическими линиями - монтаж кнопочных станций и индикационных светильников

Практические советы

• Перед монтажом проверьте соответствие высоты рейки 2200 мм и глубины шкафа 400 мм - другие значения не подходят
• Используйте только болты, указанные в документации КЭАЗ - слишком длинные могут задеть внутреннее оборудование
• При сборке шкафа начните с установки боковых реек - они определяют плоскость всех последующих элементов
• Если шкаф будет установлен в условиях повышенной влажности, дополнительно обработайте места крепления противокоррозийным составом - даже оцинковка не гарантирует 100% защиту в агрессивной среде
• Запасные рейки храните в сухом месте - влаго- и пылезащита не предусмотрена, хотя материал устойчив к коррозии
