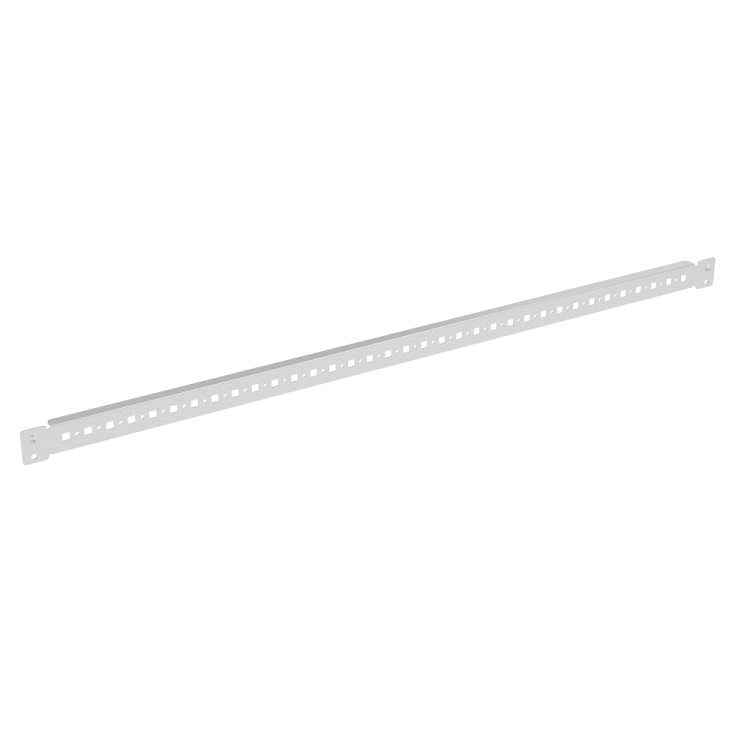

Рейка боковая для шкафов OptiBox M глубиной 600мм, 1 упаковка - 4шт. | 306583 КЭАЗ

Рейка боковая для шкафов OptiBox M глубиной 600 мм - элемент крепления для сборки силовых и распределительных шкафов серии OptiBox M. Упаковка содержит четыре рейки из оцинкованной стали, что обеспечивает прочную и долговечную фиксацию оборудования внутри шкафа. Артикул 306583 соответствует системному исполнению, совместимому с конструкцией шкафов КЭАЗ.

Назначение и область применения

Рейка боковая для шкафов OptiBox M используется для установки и фиксации электротехнического оборудования - автоматических выключателей, контакторов, реле, модульных устройств - на боковых стенках шкафов. Применяется в промышленных щитах, панелях управления, распределительных устройствах. Подходит для монтажа в шкафах глубиной 600 мм, где требуется равномерное распределение нагрузки и доступ к оборудованию сбоку.

Технические характеристики

• Тип изделия: рейка боковая
• Материал: оцинкованная сталь - устойчивость к коррозии, повышенная жесткость
• Высота профиля: 15 мм - стандартная для DIN-рейки, совместима с большинством модульных устройств
• Длина: 800 мм - позволяет размещать оборудование вдоль всей стороны шкафа
• Высота шкафа, для которого предназначена: 2200 мм - соответствует габаритам шкафов OptiBox M
• Способ монтажа: винтовое крепление - надежная фixация без деформации
• Исполнение: системное - полностью совместимо со всеми элементами серии OptiBox M
• Отделка: оцинкованная - антикоррозийное покрытие, не требует дополнительной защиты
• Количество в упаковке: 4 штуки

Совместимость и монтаж

Рейка боковая для шкафов OptiBox M глубиной 600 мм совместима исключительно с корпусами серии OptiBox M. Монтируется на боковые стенки шкафа с помощью винтов через предварительно просверленные отверстия. Для правильной установки необходимо использовать болты, подходящие по диаметру и шагу резьбы, указанным в документации шкафа. Не рекомендуется применять с другими сериями шкафов - возможны несоответствия по расположению крепежных отверстий.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, установленным для промышленных шкафов. Оцинкованная сталь обеспечивает безопасную работу в условиях повышенной влажности и запыленности. Сертификаты соответствия - в комплекте с шкафом OptiBox M; сама рейка не имеет отдельного декларирования, так как является составным элементом системы.

Преимущества

• Стандартная высота профиля 15 мм - совместима с любыми DIN-модулями
• Оцинкованная поверхность - не требует окраски, защищает от ржавчины даже при повреждении покрытия
• Четыре рейки в упаковке - хватает для полноценной сборки одного шкафа с двумя боковыми сторонами
• Жесткая конструкция - не прогибается под весом тяжелых аппаратов, таких как частотные преобразователи

Ограничения применения

• Не применяется в шкафах другой глубины - например, 400 мм или 800 мм - из-за несоответствия крепежных точек
• Не предназначен для вертикального монтажа на переднюю/заднюю стенку - только на боковые
• Не заменяет основную DIN-рейку - служит лишь для дополняющего крепления
• Не рассчитана на внешнее воздействие - должна использоваться только внутри закрытых шкафов

Примеры использования

• Фиксация контакторов и тепловых реле на боковой стенке шкафа управления насосной станцией
• Установка модульных реле времени и сигнализаторов в распределительном щите цеха
• Размещение терморегуляторов и контроллеров в шкафах холодильных установок
• Дополнительное крепление проводов и клеммных колодок в плотно укомплектованном шкафе OptiBox M

Практические советы

• Перед монтажом проверьте соответствие длины рейки (800 мм) и высоты шкафа (2200 мм) - они должны совпадать с вашими корпусами
• Используйте антивибрационные прокладки между рейкой и металлом шкафа, если оборудование работает с вибрацией
• Не перетягивайте винты - это может вызвать деформацию профиля и снижение несущей способности
• При необходимости можно резать рейку ножницами по металлу - после резки обязательно обработайте край против коррозии
• Для удобства сборки используйте набор из четырех реек одновременно - это гарантирует симметричную нагрузку на шкаф
