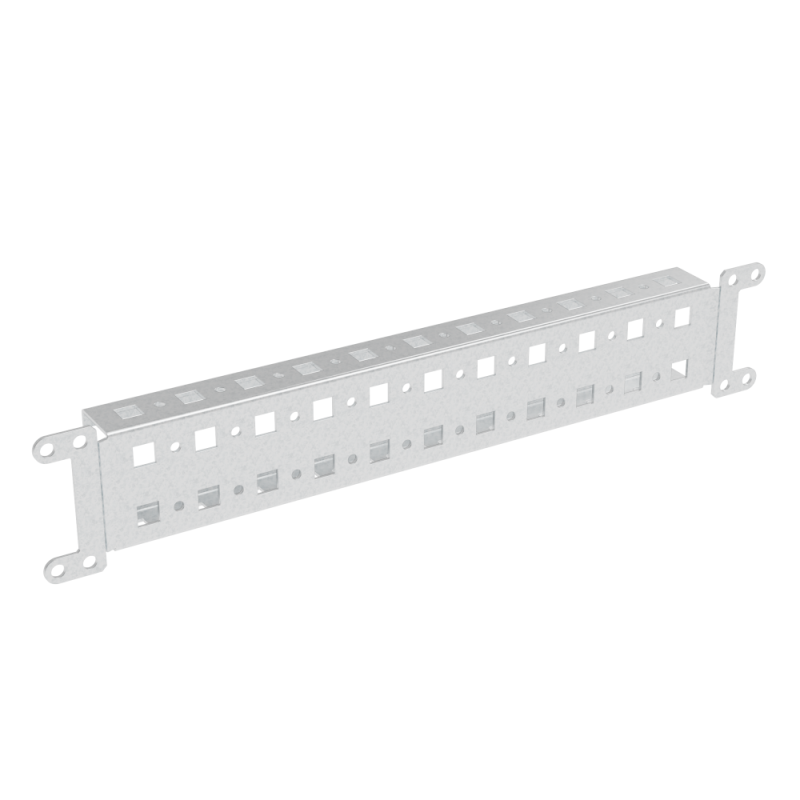

Рейка боковая Г=800 мм, 1кмп=2шт. | 307520 КЭАЗ

Рейка боковая Г=800 мм, комплект 2 шт. от КЭАЗ предназначена для установки и фиксации функциональных модулей внутри распределительных щитов. Комплект из двух реек обеспечивает надёжную базу для монтажа оборудования в системах OptiBox M.

Назначение и область применения

Рейка боковая Г=800 мм, комплект 2 шт. используется для крепления устройств автоматизации, контакторов, реле, модулей ввода/вывода и других элементов внутри корпусов распределительных щитов. Применяется в промышленной автоматизации, на транспорте, в энергетике и объектах ЖКХ. Подходит для сборки щитов по стандартным габаритам системы OptiBox M.

Технические характеристики

• Высота профиля: 50 мм - оптимальна для удержания стандартных DIN-рейки и крепёжных элементов
• Длина рейки: 800 мм - позволяет размещать до 16 стандартных модулей шириной 17,5 мм
• Материал: оцинкованная сталь толщиной 1,5 мм - обеспечивает прочность и коррозионную стойкость
• Отделка: оцинкованная - защищает от ржавчины в условиях повышенной влажности
• Способ монтажа: винтовое крепление - фиксируется болтами к стенкам щита
• Исполнение: системное - совместимо с конструкцией OptiBox M

Совместимость и монтаж

Рейка боковая Г=800 мм, комплект 2 шт. рассчитана на использование в щитах серии OptiBox M от КЭАЗ. Устанавливается вертикально на внутренние стенки корпуса. Для монтажа требуются саморезы или болты M4–M5 (не входят в комплект). Расстояние между точками крепления - 200–300 мм. Рекомендуется использовать два комплекта на один щит для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных конструкций. Произведено в соответствии с технологическими нормами КЭАЗ. Несёт механическую нагрузку, но не является токоведущим элементом. Не предназначен для работы в средах с агрессивными химикатами или взрывоопасной атмосферой.

Преимущества

• Увеличивает плотность компактной укладки оборудования в щите
• Обеспечивает жесткую основу для крепления тяжёлых модулей
• Не деформируется под весом оборудования благодаря толщине стали 1,5 мм
• Цинковое покрытие снижает риск коррозии даже при частом обслуживании
• Стандартные размеры позволяют заменить аналоги без переделки корпуса

Ограничения применения

• Не применяется вне систем OptiBox M - несовместима с другими типами корпусов
• Не предназначена для горизонтального монтажа - потеря устойчивости
• Не выдерживает ударные нагрузки выше 10 Дж - не рекомендовано для вибрационных зон без демпфирования
• Не следует использовать в помещениях с постоянным воздействием кислот, щелочей или морской воды

Примеры использования

• Фиксация модулей управления насосами в канализационных станциях
• Установка реле времени и терморегуляторов в тепловых пунктах
• Крепление входных модулей PLC в цехах с автоматизированными линиями
• Размещение предохранителей и рубильников в распределительных щитах на объектах недвижимости

Практические советы

• Перед монтажом проверьте, что высота щита соответствует 800 мм - иначе рейка будет слишком длинной
• Используйте антивибрационные прокладки, если щит установлен на оборудовании с тряской
• При необходимости удлинения - соединяйте две рейки через металлический переходник, а не сваркой
• Для удобства сборки закрепляйте рейки до установки DIN-реек и модулей
• Артикул 307520 всегда заказывайте в комплекте из двух реек - одна не обеспечит устойчивость
