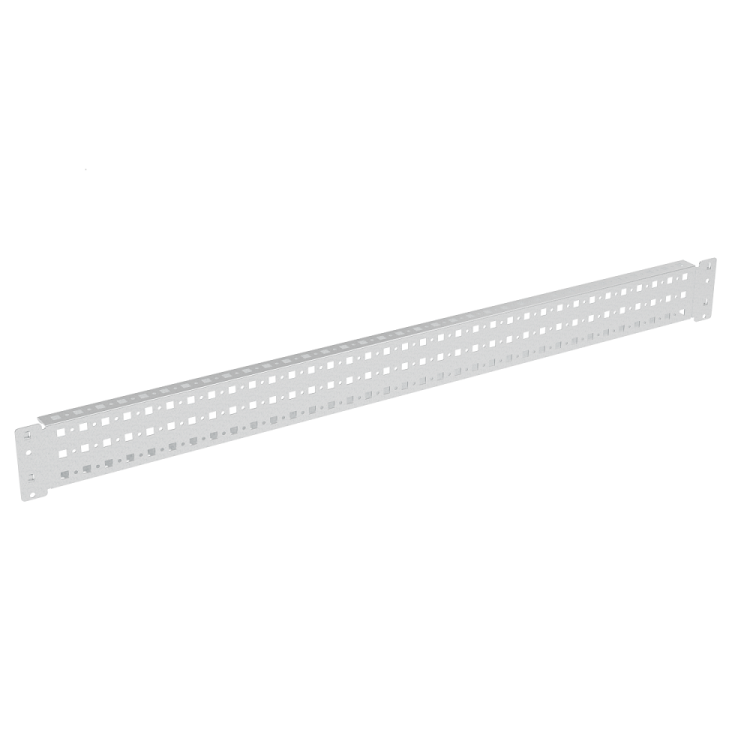

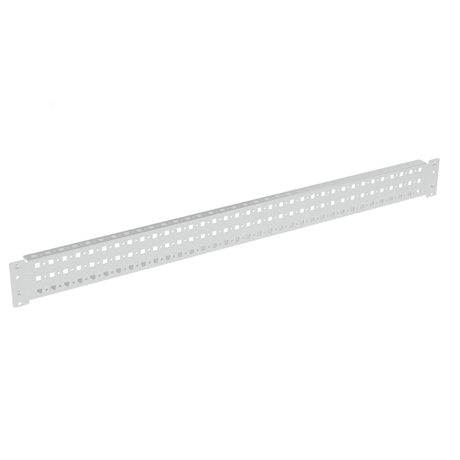

Рейка боковая широкая для шкафов OptiBox M Г=400мм (уп.4шт) КЭАЗ 306565

Рейка боковая широкая для шкафов OptiBox M глубиной 400 мм, комплект 4 шт. - элемент крепления для сборки силовых и распределительных шкафов серии OptiBox M. Комплект из четырёх реек обеспечивает надёжную фиксацию оборудования на боковых стенках шкафа, особенно важной при использовании тяжёлых устройств.

Назначение и область применения

Рейка боковая широкая для шкафов OptiBox M глубиной 400 мм, комплект 4 шт. предназначена для установки на внутренние боковые стенки шкафов серии OptiBox M. Она служит основой для крепления DIN-рейки, аппаратуры, автоматических выключателей, контакторов и других модульных устройств. Подходит для шкафов глубиной 400 мм, используемых в системах управления, АСУ ТП, энергообъектах и промышленном оборудовании.

Технические характеристики

• Высота профиля: 400 мм - соответствует стандартному шагу крепления модульных устройств (1 U = 44,45 мм); позволяет разместить до 9 единиц оборудования по вертикали.
• Ширина рейки: 800 мм - обеспечивает равномерное распределение нагрузки по всей длине шкафа.
• Глубина: 400 мм - совпадает с габаритом корпуса OptiBox M, исключает перекосы при монтаже.
• Материал: оцинкованная сталь - устойчивость к коррозии, долгий срок службы в условиях повышенной влажности и запылённости.
• Отделка: оцинкованная - антикоррозийное покрытие без дополнительной окраски.
• Количество модулей (U): 1 - указывает на типоразмер, а не количество мест; фактическая ёмкость определяется высотой профиля (400 мм ≈ 9 U).
• Способ монтажа: винтовое крепление - используется болты М6 или аналогичные, обеспечивающие жёсткую фиксацию.
• Исполнение: системное - часть унифицированной системы OptiBox M, совместима со всеми другими элементами этой серии.

Совместимость и монтаж

Рейка боковая широкая для шкафов OptiBox M глубиной 400 мм, комплект 4 шт. совместима только с шкафами серии OptiBox M глубиной 400 мм. Установка выполняется на внутреннюю сторону боковой стенки шкафа. Для монтажа требуются четыре точки крепления - каждая рейка фиксируется двумя болтами сверху и снизу. Отверстия под крепёж уже просечены. Каждый комплект содержит 4 рейки - две для каждой стороны шкафа. Не рекомендуется использовать с шкафами другой глубины или серий - возможны зазоры и деформация конструкции.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439 для распределительных устройств. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии между металлическими деталями. Применение в качестве несущего элемента не влияет на класс защиты IP шкафа - дополняет существующую герметизацию, не нарушая её целостность.

Преимущества

• Стандартная высота 400 мм - идеально сочетается с DIN-рейками и модульными устройствами без необходимости доработки.
• Оцинкованная сталь - не требует дополнительной защиты, сохраняет прочность даже после длительной эксплуатации в агрессивной среде.
• Жесткий винтовой монтаж - предотвращает люфт и вибрацию, что важно для чувствительного оборудования.
• Комплект из 4 реек - полностью закрывает все боковые стенки одного шкафа, экономит время на сборке.

Ограничения применения

• Не шкафы глубиной менее или более 400 мм - не будет плотного прилегания к стенкам.
• Не предназначен для крепления тяжёлого оборудования напрямую - только как база для DIN-реек или кронштейнов.
• Не заменяет передние/задние направляющие - работает только как боковая поддерживающая рейка.
• Не рассчитана на внешнее использование - не имеет степень защиты IP, применяется внутри закрытых шкафов.

Примеры использования

• Сборка шкафа управления насосной станцией с установленными частотными преобразователями и тепловыми реле.
• Формирование распределительного щита на объекте ЖКХ с множеством автоматических выключателей.
• Монтаж пультов управления на производстве - когда требуется равномерное распределение веса оборудования по обоим бокам шкафа.

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - должна точно составлять 400 мм, иначе рейка не войдёт в раму.
• Используйте болты с плоской головкой и шайбами - они лучше распределяют нагрузку и не повреждают цинковое покрытие.
• Не затягивайте крепления слишком сильно - можно деформировать тонкую сталь и нарушить геометрию шкафа.
• Если нужна большая вместимость устройств - комбинируйте эту рейку с универсальной DIN-рейкой, которая крепится к ней саморезами.
• Комплект из 4 реек - достаточен для одного шкафа. Не стоит заказывать лишние, если не собираете несколько одинаковых шкафов одновременно.
