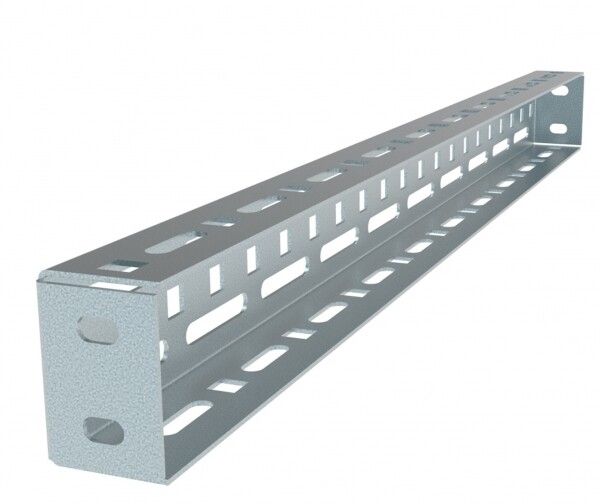

Широкая боковая рейка FORT для корпуса глубиной 400 (4шт.) EKF PROxima | FBR4S

Рейка боковая широкая FORT для корпуса глубиной 400 мм (4 шт.) - это комплект из четырёх металлических направляющих, предназначенных для установки внутри шкафов серии FORT от EKF. Эти рейки обеспечивают надёжную фиксацию оборудования в корпусах с глубиной 400 мм, обеспечивая устойчивую и безопасную сборку распределительных устройств.

Назначение и область применения

Рейка боковая широкая FORT используется для крепления внутреннего электрооборудования - модульных автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств, установленных на DIN-рейках. Применяется исключительно в шкафах серии FORT от EKF, где служит основным элементом крепления для монтажных плат и панелей. Подходит для промышленного использования: автоматизированные линии, станции управления, силовые щиты НКУ на токи до 4000 А.

Технические характеристики

• Тип изделия: плата монтажная
• Материал: сталь оцинкованная
• Толщина стенки: 1,5 мм
• Исполнение: специальный профиль с продольным пазом и квадратными отверстиями
• Покрытие: оцинкованное (защита от коррозии)
• Количество в комплекте: 4 штуки
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Рейка совместима только со шкафами серии FORT от EKF, имеющими глубину 400 мм. Устанавливается вертикально на боковые стенки корпуса с помощью самонарезающих болтов, входящих в комплект шкафа. Квадратные отверстия позволяют легко закрепить кронштейны, пластроны и другие аксессуары без сверления. Профиль с продольным пазом даёт возможность регулировать положение креплений вдоль всей длины рейки. Монтаж выполняется после сборки каркаса шкафа; рекомендуется использовать уровень для точной горизонтальной установки всех четырёх реек.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к прочности и долговечности, предъявляемым к шкафам серии FORT, которые имеют сертификат сейсмостойкости 8 баллов по шкале MSK. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и запылённости, что соответствует степени защиты IP31/IP54 шкафов. Соответствие нормам безопасности обеспечено за счёт жёсткой конструкции и отсутствия острых кромок.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и оцинкованному материалу
• Удобство монтажа: квадратные отверстия и продольный паз позволяют быстро фиксировать любые крепёжные элементы
• Совместимость с другими аксессуарами серии FORT - пластронами, цоколями, системой секционирования
• Защита от коррозии - гарантирует длительный срок службы даже в агрессивных средах
• Четыре рейки в комплекте - полностью оснащают один шкаф без необходимости докупать детали

Ограничения применения

Рейка не для шкафов другой серии, кроме FORT, и не подходит для корпусов глубиной менее или более 400 мм. Не рассчитана на самостоятельное крепление тяжёлых нагрузок - все устройства должны монтироваться через DIN-рейки или специальные кронштейны. Не применяется вне герметичных шкафов - внешняя эксплуатация без корпуса недопустима.

Примеры использования

• Щиты управления насосными станциями в водоканалах
• Распределительные пункты на пищевых производствах
• Автоматические линии в машиностроительных цехах
• Силовые щиты НКУ с током до 4000 А
• Аппаратные комнаты с высокой влажностью и пылевой нагрузкой

Практические советы

• Перед установкой проверьте соответствие глубины вашего шкафа - 400 мм точно по ГОСТу для серии FORT
• Не используйте сторонние крепёжные элементы - они могут не войти в квадратные отверстия
• При сборке нескольких шкафов храните комплекты реек отдельно - чтобы не перепутать между собой
• Если требуется увеличить грузоподъёмность - комбинируйте эту рейку с усиленными поперечными планками из линейки аксессуаров FORT
• Обязательно соблюдайте шаг расположения реек - равномерное распределение нагрузки снижает риск деформации корпуса
