Рейка вертикальная широкая FORT для корпуса высотой 1800 (уп.2шт) PROxima EKF FVR18S

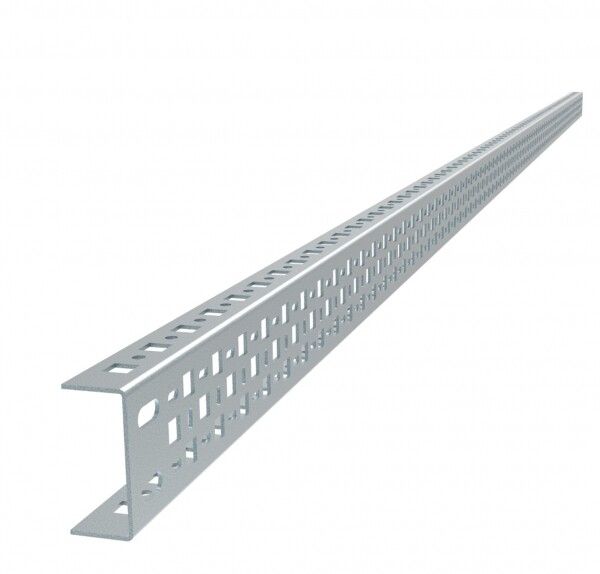

Рейка широкая вертикальная FORT для корпуса высотой 1800 мм (2 шт.) - это монтажная плата из оцинкованной стали, предназначенная для установки внутри шкафов серии FORT. Она обеспечивает надёжную фиксацию оборудования в промышленных системах автоматизации и распределения энергии, совместима с корпусами EKF серии FORT и используется в паре с другими компонентами линейки.

Назначение и область применения

Рейка широкая вертикальная FORT для корпуса высотой 1800 мм (2 шт.) служит основой для крепления электрооборудования внутри шкафов серии FORT. Подходит для установки автоматических выключателей, контакторов, реле, модульных устройств и других компонентов, требующих жёсткой фиксации. Применяется в промышленных системах автоматизации, управлении и распределения энергии - например, в НКУ на токи до 4000 А, на производствах, в насосных станциях, на конвейерах.

Технические характеристики

• Тип изделия: плата монтажная
• Материал: сталь оцинкованная
• Толщина материала: 1,5 мм
• Исполнение: специальный профиль с продольным пазом
• Форма просечки: квадратные отверстия
• Покрытие: оцинкованное (защита от коррозии)
• Количество в комплекте: 2 штуки
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Рейка широкая вертикальная FORT для корпуса высотой 1800 мм (2 шт.) рассчитана исключительно на использование в шкафах серии FORT от EKF. Устанавливается вертикально на внутренние направляющие каркаса шкафа. Крепление осуществляется через предварительно выполненные квадратные отверстия - оборудование фиксируется с помощью болтов, которые заходят в пазы и удерживаются за счёт формы просечки. Для правильного монтажа необходимо соблюдать шаг между отверстиями - он стандартизирован под типовые устройства. Не совместима с шкафами других серий, включая PROxima.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к прочности и долговечности, предъявляемым к шкафам серии FORT. Шкафы, в которые устанавливают эту рейку, имеют сертификат сейсмостойкости 8 баллов по шкале MSK. Материал - оцинкованная сталь - обеспечивает устойчивость к коррозии в условиях повышенной влажности и агрессивной среды. Соответствует нормам безопасности для промышленного электрооборудования.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и жёсткому профилю
• Оцинкованное покрытие защищает от ржавчины даже в сырых помещениях
• Квадратные отверстия позволяют легко и надёжно закрепить любые стандартные крепёжные элементы
• Продольный паз даёт возможность регулировать положение оборудования вдоль всей длины рейки
• Комплект из двух реек обеспечивает равномерную нагрузку и устойчивую установку в высоких шкафах

Ограничения применения

• Не применяется вне шкафов серии FORT - несовместима с корпусами других производителей и серий, включая PROxima
• Не предназначена для горизонтальной установки - её форма и крепёж рассчитаны только на вертикальное положение
• Не рекомендуется использовать в средах с постоянным воздействием открытых химически активных веществ (например, кислот, щелочей) - оцинковка имеет ограниченную устойчивость к таким условиям
• Не является несущей конструкцией - не выдерживает значительные весовые нагрузки сверх установленного оборудования

Примеры использования

• Установка автоматических выключателей и контакторов в шкафах управления насосными станциями
• Крепление реле и терморегуляторов в системах теплового контроля на заводах
• Сборка силовых шкафов НКУ с током до 4000 А в промышленных зонах
• Монтаж устройств автоматики в шкафах, работающих в условиях запылённости и перепадов температур

Практические советы

• Перед монтажом проверьте, что шкаф принадлежит именно серии FORT - другие модели не поддерживают этот тип рейки
• При креплении оборудования используйте болты с подходящими головками, чтобы они плотно вошли в квадратные отверстия
• Не затягивайте крепления слишком сильно - это может деформировать тонкую сталь и повредить резьбу в просечке
• Если требуется увеличить грузоподъёмность, комбинируйте две рейки с дополнительными опорами или поперечными планками
• При замене оборудования убедитесь, что новые устройства имеют те же размеры крепления - стандартные модульные элементы совместимы, но крупногабаритные - могут потребовать доработки
