Рейка вертикальная широкая FORT для корпуса H=2000мм (уп.2шт) PROxima EKF FVR20S

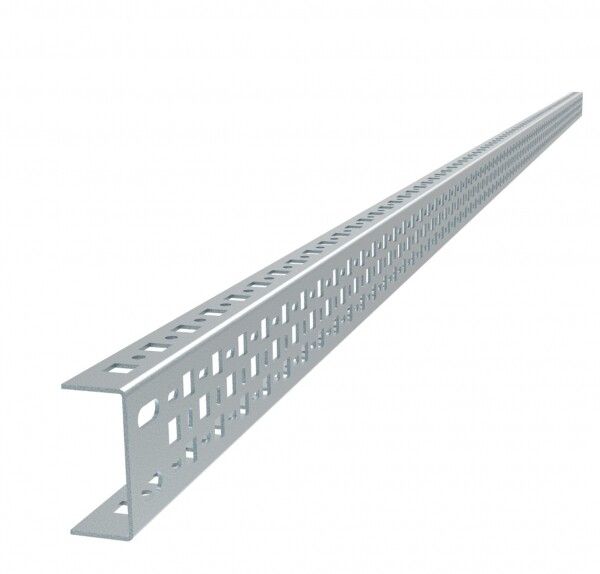

Рейка широкая вертикальная FORT для корпуса высотой 2000 мм (2 шт.) - это монтажная плата из оцинкованной стали, предназначенная для установки внутри шкафов серии FORT от EKF. Она обеспечивает надёжную фиксацию оборудования в промышленных системах автоматизации и распределения энергии, особенно там, где требуется компактная и прочная организация внутреннего пространства.

Назначение и область применения

Рейка широкая вертикальная FORT для корпуса высотой 2000 мм (2 шт.) используется для крепления электрооборудования внутри шкафов серии FORT: автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств. Подходит для сборки силовых НКУ на токи до 4000 А, систем автоматизации, управления и распределения электроэнергии в условиях промышленного производства, на заводах, в насосных станциях и на объектах ЖКХ.

Технические характеристики

• Тип изделия: монтажная плата
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен в агрессивной среде
• Толщина материала: 1,5 мм - обеспечивает жёсткую конструкцию, совпадает с толщиной каркаса шкафов FORT
• Исполнение: специальный профиль - позволяет плотно соединяться с рамой шкафа без дополнительных креплений
• Форма просечки: квадратное отверстие и продольный паз - дают возможность фиксировать оборудование с помощью болтов и гаек, а также легко регулировать положение крепёжных элементов
• Покрытие: оцинкованное - защищает от ржавчины даже при повышенной влажности
• Гарантийный срок: 60 месяцев - подтверждает высокую надёжность материалов и технологии изготовления

Совместимость и монтаж

Рейка широкая вертикальная FORT для корпуса высотой 2000 мм (2 шт.) совместима исключительно с шкафами серии FORT от EKF. Устанавливается вертикально на предварительно подготовленные направляющие каркаса шкафа. Крепление происходит через уже имеющиеся в профиле отверстия - дополнительные крепёжные детали не требуются. Для правильной установки важно соблюдать ориентацию: пазы должны располагаться параллельно земле, чтобы обеспечить свободное перемещение крепёжных элементов. Комплектуется двумя рейками - одна для каждой стороны шкафа.

Безопасность и стандарты

Шкафы серии FORT, для которых предназначена эта рейка, имеют сертификат соответствия на сейсмостойкость 8 баллов по шкале MSK. Это значит, что вся конструкция, включая монтажные рейки, рассчитана на работу в сейсмоопасных регионах. Также шкафы выполнены в степени защиты IP31 и IP54 - соответственно, они защищены от попадания твёрдых частиц и воды, что делает применение рейки безопасным в помещениях с возможными брызгами или запылённостью.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и качественному оцинкованию
• Продольный паз позволяет точно позиционировать оборудование без сверления
• Совместимость с другими аксессуарами серии FORT - пластроны, цоколи, элементы секционирования
• Не требует дополнительных инструментов для установки - просто вставляется в каркас
• Долгий срок службы - гарантия 5 лет подтверждает устойчивость к коррозии и деформациям

Ограничения применения

Рейка широкая вертикальная FORT для корпуса высотой 2000 мм (2 шт.) несовместима с шкафами других серий, включая PROxima, хотя она применяется в рамках шкафов FORT. Не рекомендуется использовать вне закрытых корпусов - внешняя эксплуатация без защиты приведёт к повреждению покрытия. Также нельзя применять для крепления тяжёлого оборудования массой более 50 кг на одну рейку - нагрузка должна равномерно распределяться между двумя рейками в одном шкафе.

Примеры использования

• Установка автоматических выключателей и контакторов в шкафах управления насосными станциями
• Размещение PLC-контроллеров и модулей ввода/вывода на промышленных линиях
• Сборка силовых щитов для распределения энергии на заводе с током до 4000 А
• Монтаж устройств защиты и коммуникаций в технологических помещениях с высокой влажностью

Практические советы

• Перед монтажом проверьте, что отверстия в каркасе шкафа совпадают с формой просечки рейки - квадратные отверстия должны принимать крепёж без усилия
• Используйте только болты с головкой под шестигранник - они лучше фиксируются в продольном пазу
• Не перегружайте одну рейку: распределяйте тяжёлое оборудование между обеими рейками комплекта
• При замене оборудования не используйте ударные инструменты - это может деформировать профиль
• Для удобства обслуживания оставляйте минимум 10–15 мм свободного пространства вокруг каждого устройства
