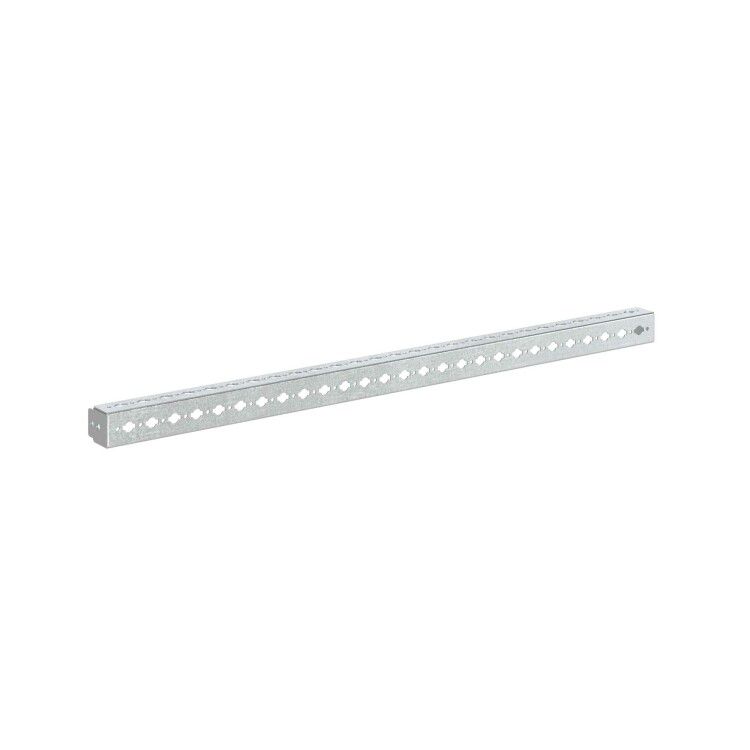

Рейка поперечная узкая для шкафов CQE Ш=1400мм (уп.4шт) DKC R5NTFE1400 ДКС

Рейка поперечная узкая для шкафов CQE, ширина 1400 мм, комплект 4 шт. DKC - элемент крепления для внутренней сборки шкафов управления, обеспечивающий жесткую фиксацию оборудования на трёх плоскостях. Комплект из четырёх реек подходит для стандартизованных корпусов CQE и CQE N, артикул r5ntfe1400.

Назначение и область применения

Рейка поперечная узкая для шкафов CQE используется для установки внутри шкафов управления устройств автоматизации: модулей ввода/вывода, контакторов, реле, преобразователей частоты и других компонентов. Применяется в системах промышленного контроля, на конвейерах, в распределительных щитах и станках с ЧПУ. Каждая рейка монтируется поперёк шкафа по всей его ширине - 1400 мм - и служит основой для вертикального крепления оборудования через перфорированные отверстия.

Технические характеристики

• Длина: 1400 мм
• Ширина: узкая (типичный профиль для CQE)
• Материал: оцинкованная сталь, толщина 1,5 мм
• Перфорация: шаг 25 мм, равномерно по всей длине
• Количество монтажных плоскостей: 3 (передняя, боковая, задняя поверхности)
• Цвет: натуральный (серебристый, без покраски)
• Комплект: 4 штуки

Совместимость и монтаж

Рейка поперечная узкая для шкафов CQE совместима исключительно с корпусами серий CQE и CQE N. Монтаж осуществляется болтовым соединением к боковым стенкам шкафа - для этого используются специальные закладные гайки R5NCNM6, которые предварительно вставляются в перфорационные отверстия. Без этих гаек оборудование невозможно надёжно зафиксировать. Рейка не требует сварки или клепки - всё собирается на метизах. Установка проводится параллельно друг другу, с интервалом, соответствующим высоте монтируемых устройств.

Преимущества

• Трёхплоскостная конструкция позволяет крепить оборудование с любой стороны - удобно при плотном расположении компонентов
• Оцинкованная сталь обеспечивает коррозионную стойкость даже в условиях повышенной влажности
• Чёткий шаг перфорации 25 мм даёт точную центровку и легко согласуется с большинством стандартных кронштейнов
• Готовые комплекты по 4 штуки экономят время на заказ и снижают риск ошибки при подборе количества

Ограничения применения

• Не для шкафов других серий - например, CQD, CQS или сторонних производителей
• Имеет ограниченную нагрузочную способность: не рекомендовано крепление тяжёлых устройств (>15 кг на одну рейку) без дополнительной опоры
• Требует обязательного использования закладных гаек R5NCNM6; другие типы гаек не подходят по форме и резьбе
• Не предназначен для внешнего монтажа - не имеет защиты от осадков и прямого UV-воздействия

Примеры использования

• Установка PLC-модулей в шкафу управления насосной станции
• Фиксация терморегуляторов и реле времени в промышленном контроллере
• Крепление преобразователей частоты в системе вентиляции
• Сборка распределительного щита с множеством малогабаритных коммуникационных устройств

Практические советы

• Перед монтажом проверьте, чтобы все четыре рейки были одинаковой длины - допуск +-1 мм важен для выравнивания уровня оборудования
• Закладные гайки R5NCNM6 лучше вставлять до окончательной сборки шкафа - так легче добиться правильного положения
• При использовании длинных кабелей или жгутов учтите, что они будут проходить между рейками - запланируйте свободный радиус изгиба
• Артикул r5ntfe1400 можно использовать как замену аналогам от других брендов, если соблюдены геометрия и шаг перфорации
• Не используйте самонарезающие винты - они повредят оцинкованное покрытие и снизят долговечность
