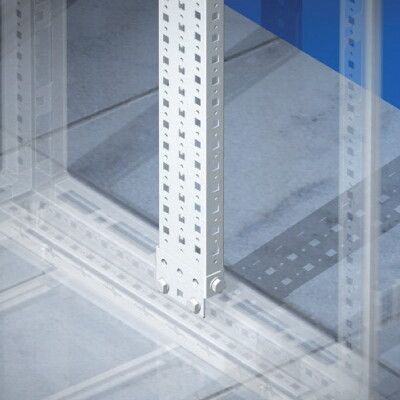

Комплект реек вертикальных для шкафа CQE 1400мм (уп.2шт) DKC R5RPDV14 ДКС R5PDV14

Рейка вертикальная широкая для шкафов CQE В=1400мм, комплект 2 шт. от бренда DKC предназначена для установки тяжелого оборудования внутри шкафов серии RAM block. Этот элемент монтажной системы обеспечивает жесткую фиксацию устройств автоматизации, защиты и управления благодаря трём рабочим поверхностям и точной перфорации.

Назначение и область применения

Рейка вертикальная широкая для шкафов CQE В=1400мм, комплект 2 шт. используется для крепления тяжелого электрооборудования внутри силовых и автоматизированных шкафов. Применяется в системах релейной защиты, АСУ ТП, контроллерных щитах, распределительных пунктах. Особенно эффективна там, где требуется равномерное распределение нагрузки - например, при установке частотных преобразователей, PLC, контакторов, терминалов связи.

Технические характеристики

• Тип изделия: рейка монтажная
• Высота: 1400 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Цвет: 7035 RAL (серый металлик)
• Перфорация: шаг 25 мм по всей поверхности
• Количество монтажных плоскостей: 3
• Максимальная нагрузка на комплект из двух реек: 180 кг
• Подходит для шкафов серии RAM block шириной 1400 мм

Совместимость и монтаж

Рейка вертикальная широкая для шкафов CQE В=1400мм, комплект 2 шт. совместима исключительно со шкафами серии RAM block от DKC. Устанавливается вертикально по боковым стенкам шкафа - одна слева, другая справа. Крепление осуществляется через заводские отверстия в раме шкафа с помощью болтов M6 или самонарезающих винтов. Перфорация с шагом 25 мм позволяет точно выставлять положение кронштейнов, DIN-реек, плат и других модулей. Для максимальной жесткости рекомендуется использовать обе рейки комплекта одновременно.

Преимущества

• Трёхплостностная конструкция увеличивает зону крепления и снижает риск деформации под нагрузкой
• Оцинкованная сталь защищает от коррозии даже во влажных средах
• Шаг перфорации 25 мм обеспечивает гибкость расположения оборудования
• Общий вес комплекта минимален, но допускает нагрузку до 180 кг - оптимальный баланс прочности и массы
• Цвет 7035 RAL соответствует стандартному цвету корпусов RAM block - сохраняет эстетичность сборки

Ограничения применения

• Не горизонтальной установке - рассчитана только на вертикальную нагрузку
• Не совместима с шкафами других серий или производителей - требует точного соответствия габаритам RAM block
• Запрещено использование с оборудованием, создающим постоянные вибрационные нагрузки выше нормированного уровня - возможна усталость материала
• Не предназначен для открытых помещений без герметизации шкафа - цинковое покрытие не заменяет IP-защиту

Примеры использования

• Фиксация частотного преобразователя мощностью 75 кВт внутри шкафа управления насосной станцией
• Установка нескольких PLC-блоков и I/O-модулей в распределительном щите завода
• Крепление терминалов связи и UPS-устройств в серверном шкафе объекта энергообеспечения
• Оснащение шкафа релейной защиты подстанции - все коммуникационные и силовые элементы закреплены на рейках

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа и длины реек - 1400 мм должны полностью соответствовать внутренней высоте корпуса
• Используйте только болты M6 или специальные винты с шестигранником - обычные саморезы могут повредить перфорацию
• Если необходимо смонтировать тяжелые устройства ниже середины рейки - дополнительно используйте поддерживающие уголки
• При работе в условиях повышенной запыленности регулярно протирайте перфорацию - попадание пыли затрудняет последующую установку крепежа
• Артикулы r5pdv14 и r5rpdv14 - это один и тот же продукт; различаются лишь способ оформления заказа в каталоге
