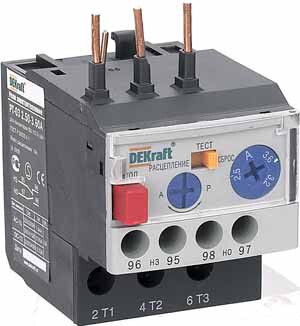

Реле электротепловое для контакторов 09-18A 0,63-0,90А РТ-03 от DeKraft - устройство для защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Подключается напрямую к контакторам КМ-103 и совместимо с другими моделями, обеспечивает надёжную работу в промышленных условиях. Артикул 23106dek.

Назначение и область применения

Реле электротепловое для контакторов 09-18A 0,63-0,90А РТ-03 защищает трёхфазные электродвигатели от повреждений из-за:

• перегрузки по току;
• недостаточного напряжения одной из фаз (асимметрия);
• заклинивания ротора;
• продолжительного пуска (затяжной запуск).

Применяется в системах управления двигателями на станках, насосах, конвейерах, вентиляционном оборудовании. Устанавливается рядом с контактором КМ-103, но также совместимо с контактными аппаратами других производителей, если соблюдены требования по току и типу подключения.

Технические характеристики

• Номинальный ток реле: 18 А - максимальная нагрузка, которую способно выдерживать реле без срабатывания.
• Диапазон регулировки тока: 0,63–0,90 А - пределы, в которых можно установить порог срабатывания под конкретный двигатель.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Количество контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО) - позволяют передавать сигналы в цепь управления или сигнализацию.
• Класс теплового расцепления: 10 - время срабатывания при 6-кратном токе составляет 4–10 секунд; подходит для двигателей с высокой инерцией.
• Напряжение: до 690 В - работает в сетях переменного тока до этого значения.
• Максимальное сечение кабеля: 2,5 мм2 - допустимый размер провода для подключения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью, но без прямого воздействия осадков.
• Подключение: втычное - реле вставляется в гнездо контактора, не требует проводки.
• Исполнение: нереверсивное - не поддерживает управление реверсом двигателя.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно монтировать прямо на контактор или отдельно на DIN-рейку.

Совместимость и монтаж

Реле электротепловое для контакторов 09-18A 0,63-0,90А РТ-03 разработано для установки на контакторы КМ-103. Однако благодаря стандартизированному втычному интерфейсу, оно совместимо с аналогичными контактными аппаратами других брендов, если они имеют те же габариты и расположение выводов.

При монтаже важно:

• не превышать сечение кабеля 2,5 мм2 - иначе возможен перегрев и выход из строя;
• обеспечить доступ к кнопкам сброса - ручной и автоматический способы возврата в рабочий режим требуют физического доступа;
• при обособленном монтаже использовать DIN-рейку и соблюдать минимальные зазоры между приборами для теплоотвода.

Безопасность и стандарты

Реле РТ-03 соответствует требованиям:

• ГОСТ Р 50030.4.1-2002 - для тепловых реле в составе коммутационных аппаратов;
• ГОСТ Р 50030.5.1-2005 - для электрооборудования управления и контроля.

Эти стандарты гарантируют соответствие реле требованиям безопасности, точности срабатывания и долговечности в промышленных условиях.

Преимущества

• Втычное подключение исключает ошибки при монтаже и ускоряет замену.
• Два режима восстановления (ручной и автоматический) дают гибкость в зависимости от типа оборудования и условий эксплуатации.
• Чёткий диапазон уставок 0,63–0,90 А позволяет точно настроить защиту для маломощных двигателей.
• Класс 10 обеспечивает достаточную задержку при пуске, что снижает ложные срабатывания.
• Совместимость с контактными аппаратами сторонних производителей увеличивает универсальность.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для защиты однофазных двигателей - только трёхфазные системы.
• Не имеет функции реверса - нельзя использовать в системах с изменением направления вращения.
• Не рекомендуется применять при температуре ниже –25 C или выше +40 C - указано в исполнении УХЛ4.
• Не следует использовать в средах с постоянными вибрациями без дополнительной фиксации - риск потери контакта.

Примеры использования

• Защита двигателя насоса в системе водоснабжения мощностью 1,5 кВт.
• Контроль перегрузки на конвейере с частым пуском и остановкой.
• Обеспечение безопасной работы вентилятора в цеху с колебаниями сети.
• Дополнение старого контактора KME или ABB новым тепловым реле РТ-03 вместо отказавшего оригинала.

Практические советы

• Перед установкой проверьте ток потребления двигателя - он должен попадать в диапазон 0,63–0,90 А. Для более мощных двигателей выбирайте другое реле.
• Настройку тока срабатывания выполняйте при отключенном питании - используйте регулировочный винт на корпусе.
• При использовании режима “автоматический” сброс - реле вернётся в рабочее состояние через 2–5 минут после остывания. Это удобно для нечастых перегрузок, но опасно при постоянных проблемах.
• Если реле часто срабатывает - проверьте баланс фаз, наличие механических препятствий на валу двигателя и правильность подбора по току.
• При замене убедитесь, что новый экземпляр РТ-03 имеет тот же артикул 23106dek - отличаются только уставки, а не конструкция.
