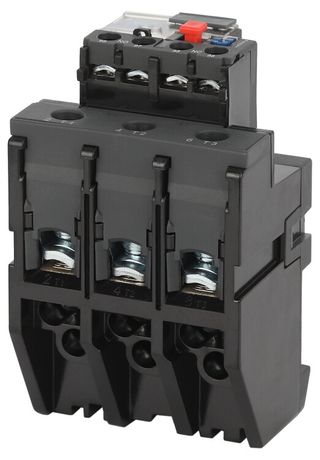

Реле электротепловое PRO DRT30-0080-0093-E РТИ-3365 80-93А | Б0050423 ЭРА

Реле электротепловое РТИ-3365 80-93А DRT30-0080-0093-E - это защитное устройство от перегрузки для электродвигателей, предназначенное для установки на контакторы серии КТИ и КМИ. Бренд ЭРА обеспечивает надёжную работу устройства в промышленных условиях при номинальном токе до 93 А.

Назначение и область применения

Реле электротепловое РТИ-3365 80-93А DRT30-0080-0093-E защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• асимметрией напряжения между фазами;
• затянутым запуском двигателя;
• заклиниванием ротора.

Устройство устанавливается исключительно на контакторы серии КТИ и КМИ. Для защиты от короткого замыкания необходимо использовать внешние предохранители или автоматические выключатели с подходящим номиналом.

Технические характеристики

• Номинальный ток: 93 А - максимальный постоянный ток, который реле способно контролировать без срабатывания.
• Максимальное рабочее напряжение: 600 В - допустимое напряжение в цепи управления и силовой цепи.
• Количество контактов: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации состояния защиты.
• Класс защиты: 10 - время срабатывания при перегрузке в 7,2×Iн составляет 2–10 секунд; подходит для двигателей с высокой инерцией.
• Автоматический перезапуск: да - после остывания реле восстанавливает работу без ручного вмешательства.
• Способ монтажа: непосредственное крепление - устанавливается прямо на корпус контактора, без дополнительных кронштейнов.
• Тип присоединения: винтовое - провода подключаются через зажимы с помощью отвертки.

Совместимость и монтаж

Реле электротепловое РТИ-3365 80-93А DRT30-0080-0093-E совместимо только с контактными аппаратами серии КТИ и КМИ. Монтаж выполняется путём плотного защёлкивания на направляющие контактора - никаких болтов или крепёжных элементов не требуется. Подключение силовых проводов осуществляется через винтовые зажимы: важно соблюдать момент затяжки, указанный в руководстве контактора, чтобы избежать перегрева или плохого контакта.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает безопасную работу в соответствии с классом защиты IP20. Не содержит опасных материалов согласно RoHS. Автоматический перезапуск требует контроля условий окружающей среды - не рекомендуется применять там, где возможны повторные аварийные ситуации без вмешательства оператора.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому механизму с классом 10.
• Интеграция с контактными аппаратами ЭРА снижает количество соединений и риск отказа.
• Автоматический перезапуск минимизирует простои при временных перегрузках.
• Простое винтовое подключение позволяет выполнять обслуживание без специнструментов.

Ограничения применения

• Не используется для защиты оборудования, кроме электродвигателей - не подходит для нагревателей, насосов без двигателя и других нагрузок.
• Не защищает от короткого замыкания - обязательно наличие внешнего аппарата (предохранителя/автомата).
• Не работает при температуре ниже –25 C и выше +60 C - требует установки в контролируемой среде.
• Несовместимо с другими сериями контакторов - нельзя устанавливать на КМ, КТЛ, ЛЭМ и аналоги сторонних производителей.

Примеры использования

• Защита асинхронных двигателей на конвейерах в пищевой промышленности.
• Обеспечение безопасности насосных станций с частыми пусками.
• Контроль работы компрессоров в системах вентиляции и холодильного оборудования.
• Стационарные станки с длительным режимом работы - токарные, фрезерные, шлифовальные.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя значению 93 А - если двигатель имеет меньший ток, выберите другую модель реле.
• При использовании в условиях повышенной вибрации дополнительно закрепите провода хомутами, чтобы избежать ослабления винтовых соединений.
• После срабатывания дождитесь полного остывания реле перед принудительным включением - даже при автоматическом перезапуске слишком частые срабатывания свидетельствуют о проблеме в цепи.
• Не используйте реле в качестве основного выключателя - оно не рассчитано на частые коммутации под нагрузкой.
• При замене всегда применяйте оригинальное реле РТИ-3365 80-93А DRT30-0080-0093-E - другие модели могут иметь отличные времятоковые характеристики.
