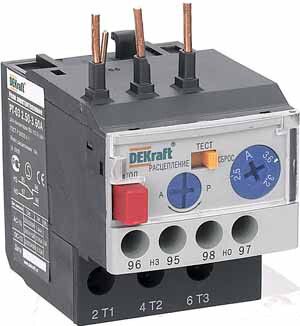

Реле электротепловое для контакторов РТ-03 09-18A 9.00-12.0А - 23115DEK APC

Реле электротепловое РТ-03 9,00–12,0 А для контакторов 09–18 А от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Надёжная тепловая защита с регулируемой уставкой и двумя режимами восстановления работы, совместимо с контактными аппаратами серий КМ-103 и аналогичными моделями других производителей.

Назначение и область применения

Реле электротепловое РТ-03 9,00–12,0 А для контакторов 09–18 А защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току;
• нарушения баланса напряжений между фазами (асимметрия);
• затянувшегося пуска двигателя;
• заклинивания ротора.

Применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах, станках с асинхронными двигателями. Устанавливается в паре с контакторами, формируя полноценную защитную цепь.

Технические характеристики

• Номинальный ток: до 18 А - максимальный ток, который может коммутировать контактор, с которым работает реле.
• Диапазон уставок: 9–12 А - можно выставить порог срабатывания в этом интервале, чтобы адаптировать защиту под конкретный двигатель.
• Число полюсов: 3 - обеспечивает трёхфазную защиту всех проводников.
• Класс расцепления: 10 - время срабатывания при перегрузке 7,2×I_ном составляет 4–10 секунд; подходит для двигателей с нормальным пуском.
• Напряжение: до 690 В - рабочее напряжение сети переменного тока.
• Количество контактов: 2 (1 normally closed + 1 normally open) - используются для сигнализации срабатывания и/или отключения цепи.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов >12,5 мм, но не от воды и пыли.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, включая температуры от −25C до +40C.
• Подключение: винтовое - зажимы для кабелей сечением до 2,5 мм2.
• Способ монтажа: непосредственное крепление на DIN-рейку или обособленное размещение - гибкая установка в щите.
• Нормативы: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005 - соответствие требованиям к аппаратуре низковольтного управления.

Совместимость и монтаж

Реле электротепловое РТ-03 9,00–12,0 А для контакторов 09–18 А проектировалось для совместной работы с контакторами КМ-103, но также совместимо с другими моделями, имеющими аналогичные механические и электрические интерфейсы. Для надёжной работы важно:

• соответствие токовой уставки реле номинальному току двигателя;
• правильное подсоединение фазных проводов через токоограничивающие элементы реле;
• фиксация на DIN-рейке или жесткое крепление в щите без вибраций;
• не допускать перегрева корпуса - избегать установки рядом с нагревательными элементами.

Зажимы рассчитаны на кабель сечением до 2,5 мм2 - более толстый провод требует предварительной подготовки (например, обжима наконечником).

Безопасность и стандарты

Реле электротепловое РТ-03 9,00–12,0 А для контакторов 09–18 А соответствует российским стандартам ГОСТ Р 50030.4.1-2002 и ГОСТ Р 50030.5.1-2005, которые определяют безопасность и функциональность аппаратов управления. Класс защиты IP20 исключает доступ к токоведущим частям при открытых крышках, но не защищает от внешних воздействий - использование вне электрошкафа недопустимо.

Преимущества

• Два режима самовосстановления - ручной и автоматический - позволяют выбрать подходящий способ возобновления работы после срабатывания.
• Широкая совместимость с контактными аппаратами разных производителей снижает зависимость от одного поставщика.
• Простая регулировка уставки - позволяет точно настроить защиту под реальную нагрузку без замены устройства.
• Высокая надёжность теплового механизма - долгий срок службы даже при частых перегрузках в пределах допустимого.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требуется обязательная установка автоматического выключателя или предохранителей.
• IP20 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты (корпуса/IP54+).
• Не рекомендовано применение в сетях постоянного тока - только переменный ток 50/60 Гц.
• Максимальное сечение кабеля 2,5 мм2 - не подходит для мощных двигателей выше 2,2 кВт при питании от 380 В без переходника.
• Требуется периодическая проверка точности уставки - особенно после многократных срабатываний.

Примеры использования

• Защита двигателя насоса 1,5 кВт с током потребления 4,5 А - уставка реле выставляется на 5 А.
• Контроль работы вентилятора на конвейере - реле отключает питание при заклинивании крыльчатки.
• Система управления компрессором - сочетание с контактором КМ-103 и кнопочной станцией создаёт автономную защитную цепь.

Практические советы

• Перед установкой проверьте, что ток двигателя попадает в диапазон 9–12 А - если ниже 9 А, выбирайте другое реле (например, с меньшей уставкой).
• При использовании режима “автоматическое” восстановление - убедитесь, что причина перегрузки устранена, иначе возможны повторные срабатывания и повреждение оборудования.
• При монтаже на DIN-рейку используйте фиксирующий зажим - реле РТ-03 имеет механический механизм, чувствительный к вибрациям.
• Обязательно подпишите контакты на реле - это ускоряет диагностику и обслуживание.
• Реле РТ-03 от DEKraft - часть серии, которая хорошо зарекомендовала себя в промышленных щитах России и стран СНГ. Артикул 23115dek - гарантирует оригинальность и наличие запчастей.
