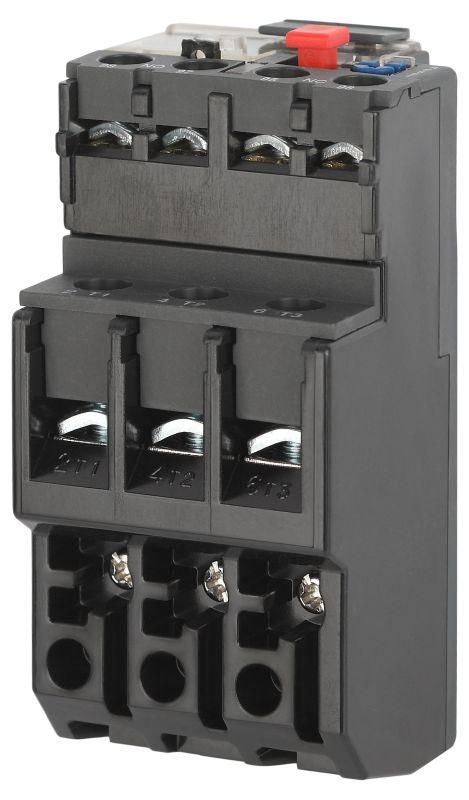

Реле электротепловое PRO DRT10-D025-0004-E РТИ-1308 2,5-4,0 А | Б0050414 ЭРА

Реле электротепловое РТИ-1308 2,5-4,0А от бренда ЭРА - это защитное устройство для электродвигателей, рассчитанное на токи от 2,5 до 4 А. Оно устанавливается прямо на контакторы серии КТИ и КМИ, обеспечивая надёжную защиту от перегрузок и других аварийных режимов работы.

Назначение и область применения

Реле электротепловое РТИ-1308 2,5-4,0А защищает электродвигатели от:

• перегрузки - когда ток превышает допустимый уровень;
• асимметрии фаз - неравномерного распределения тока между фазами;
• затянутого пуска - длительного разгона двигателя после включения;
• заклинивания ротора - когда двигатель не может вращаться, но остаётся под напряжением.

Устройство работает совместно с контакторами КТИ и КМИ. Для защиты от короткого замыкания необходимо использовать отдельные предохранители или автоматические выключатели.

Технические характеристики

• Номинальный ток: 2,5–4 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под мощность двигателя.
• Максимальное рабочее напряжение: 600 В - подходит для сетей переменного тока до этой величины.
• Количество контактов: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации и управления цепями контроля.
• Класс защиты: 10 - время срабатывания при перегрузке в 6 раз выше номинала составляет 10–20 секунд; подходит для двигателей с обычными пусковыми токами.
• Автоматический перезапуск: да - после остывания реле восстанавливает работу без manual вмешательства, что удобно для бесперебойных процессов.
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор, не требует дополнительных кронштейнов.
• Тип присоединения: винтовое - надёжное и проверенное соединение проводов в главной цепи.

Совместимость и монтаж

Реле электротепловое РТИ-1308 2,5-4,0А проектировалось для установки исключительно на контакторы серии КТИ и КМИ. Прямое крепление обеспечивает жёсткую механическую связь и минимизирует риск потери контакта. Подключение силовых проводов выполняется через винтовые зажимы - перед монтажом убедитесь, что сечение провода соответствует требованиям контактора. Не используйте реле с другими типами контакторов - это нарушит гарантию и может привести к некорректному срабатыванию.

Безопасность и стандарты

Реле электротепловое РТИ-1308 2,5-4,0А соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим отечественным стандартам на тепловые реле. Обеспечивает безопасную работу в условиях промышленной среды с температурой от -25C до +60C. Не предназначен для взрывоопасных зон. Автоматический перезапуск не снимает ответственность за диагностику причины перегрузки - перед повторным запуском всегда проверяйте состояние оборудования.

Преимущества

• Интеграция с контактными аппаратами КТИ/КМИ снижает количество точек соединений и ускоряет сборку панелей.
• Регулируемый диапазон тока (2,5–4 А) покрывает большинство малых и средних двигателей до 1,5 кВт.
• Автоматический перезапуск повышает доступность систем, где требуется минимальное вмешательство оператора.
• Винтовое присоединение обеспечивает долговечность даже при вибрациях и частых циклах включения.

Ограничения применения

• Не защищает от короткого замыкания - обязательно применять предохранители или автоматы с подходящим номиналом.
• Не подходит для двигателей с высокими пусковыми токами (например, компрессоры, насосы с гидроударами) - класс защиты 10 может не успеть сработать вовремя.
• Не рекомендовано использование вне помещений без дополнительной защиты от влаги и пыли - IP-класс не указан, значит, корпус не герметичен.
• Не применяется в системах с постоянным током - только для переменного тока до 600 В.

Примеры использования

• Защита электродвигателей вентиляторов на промышленных объектах.
• Обеспечение безопасности насосов в системах водоснабжения и канализации.
• Контроль нагрузки на конвейерах, питателях и шнековых транспортерах.
• Стационарные станки с ЧПУ, где важна стабильная работа без ручного сброса.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 2,5–4 А. Если ток ниже 2,5 А - выбирайте более чувствительное реле.
• При монтаже плотно затягивайте винты, но избегайте перегрузки - это может повредить контактные площадки.
• Если реле часто срабатывает - проверьте наличие перекоса фаз, забитых радиаторов или изношенных подшипников двигателя.
• При использовании в условиях повышенной влажности или пыли - устанавливайте реле внутри щита с уровнем защиты IP54 и выше.
• Реле РТИ-1308 2,5-4,0А от ЭРА - это часть единой системы. Лучше сочетать его с аналогичными контакторами КТИ того же бренда для гарантированной совместимости.
