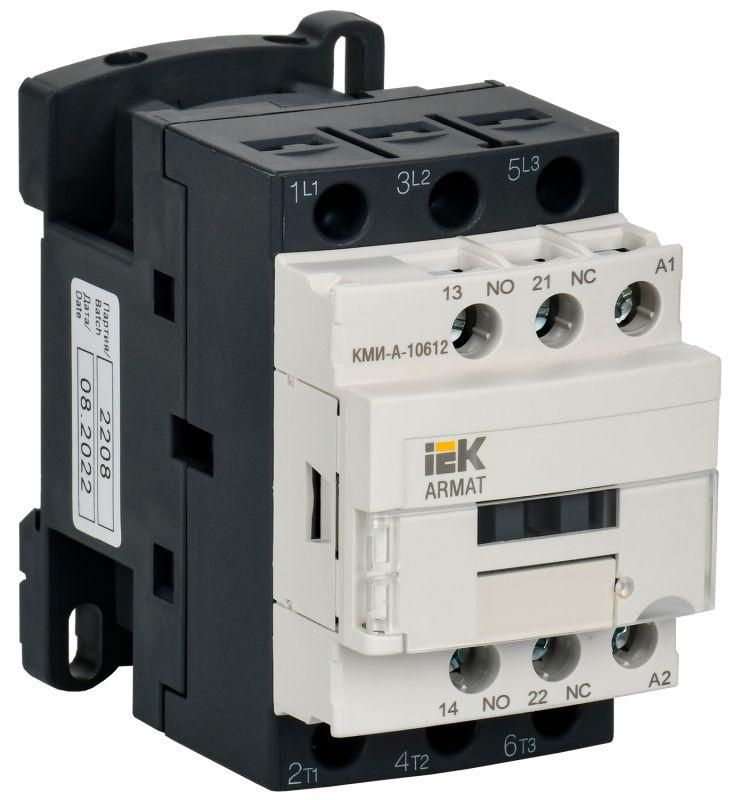

Контактор КМИ-А-10612 LC1D 6А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-006-400-11

Контактор КМИ-А-10612 LC1D 6А 400В/АС3 1 нормально открытый/1 нормально закрытый - это электромагнитное устройство от IEK для дистанционного включения и отключения трёхфазной нагрузки, подходящее для управления двигателями, нагревателями и другими бытовыми и промышленными потребителями. Артикул ar-acc-11-006-400-11 относится к серии ARMAT и рассчитан на длительную работу в условиях частых коммутаций.

Назначение и область применения

Контактор КМИ-А-10612 LC1D 6А 400В/АС3 1 нормально открытый/1 нормально закрытый предназначен для удалённого управления трёхфазными нагрузками. Он используется в цепях управления для запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а также для включения и выключения таких устройств, как насосы, вентиляторы, печи, системы освещения и оборудование в системах АВР. Устройство обеспечивает надёжное переключение при высоких токах, заменяя механические рубильники в автоматизированных системах.

Технические характеристики

• Номинальное рабочее напряжение: 400 В переменного тока (AC)
• Номинальный ток: 6 А при AC-3 (коммутация двигателей)
• Количество полюсов: 3 - управление всеми фазами одновременно
• Коммутируемая мощность: до 4 кВт - достаточна для двигателей до 3 кВт
• Количество контактных групп: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для реализации базовой логики управления
• Род тока: переменный (AC) - не постоянный ток
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя через этот контактор
• Срок службы: 15 лет - при соблюдении условий эксплуатации и количества операций

Совместимость и монтаж

Контактор КМИ-А-10612 LC1D 6А 400В/АС3 1 нормально открытый/1 нормально закрытый устанавливается на DIN-рейку шириной 35 мм. Также возможен монтаж на монтажную плату - для специализированных щитов. Подключение проводов осуществляется через винтовые зажимы - требует качественного затягивания без повреждения жил. Для работы необходим внешний источник управления (например, кнопка, термореле, PLC) с напряжением катушки, совпадающим с 400 В AC. Обязательно проверьте соответствие класса защиты катушки и силовых контактов.

Безопасность и стандарты

Контактор КМИ-А-10612 LC1D 6А 400В/АС3 1 нормально открытый/1 нормально закрытый сертифицирован согласно ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция исключает самопроизвольное отключение при вибрациях и гарантирует изоляцию между управляющей и силовой цепями.

Преимущества

• Устойчивость к частым включениям - срок службы 15 лет при типичном режиме работы
• Стандартный форм-фактор - легко заменяется аналогами LC1D от других производителей
• Чёткая логика контактов - один НО и один НЗ позволяют организовать аварийную остановку или сигнализацию
• Высокая надёжность в промышленной среде - защищена от скачков напряжения и перегрузок в пределах номинала

Ограничения применения

• Не применяется для постоянного тока - катушка и контакты рассчитаны только на переменный ток 400 В AC
• Нельзя использовать для реверса двигателя - требуется два контактора или реверсивный модуль
• Максимальный ток 6 А - не подходит для двигателей выше 3–3.5 кВт; для больших нагрузок нужен более мощный контактор
• Отсутствует встроенная тепловая защита - необходимо применять отдельные тепловые реле
• Не имеет IP-защиты корпуса - устанавливать только внутри закрытых шкафов

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Автоматический запуск воздушного компрессора по сигналу давления
• Поддержание температуры в сушильной камере через включение нагревателей
• Система АВР: основной питание отключено - контактор включает резервный генератор

Практические советы

• Выбирая контактор КМИ-А-10612 LC1D 6А 400В/АС3 1 нормально открытый/1 нормально закрытый, учтите, что 6 А - это максимальный ток при работе с двигателями. Для пусковых токов (до 8×рабочего) используйте запас по току - лучше брать 10 А.
• Проверяйте плотность затяжки винтов - слабый контакт вызывает перегрев, слишком сильный - повреждает медные жилы.
• Для долгой жизни устройства избегайте частых включений менее чем через 1 минуту - это снижает срок службы катушки.
• Обязательно подключайте защиту от перегрузки (тепловое реле) последовательно с контактором - он не защищает двигатель самостоятельно.
• Если в проекте есть несколько контакторов - выбирайте одну модель (например, все LC1D 6A), чтобы унифицировать запчасти и обслуживание.
