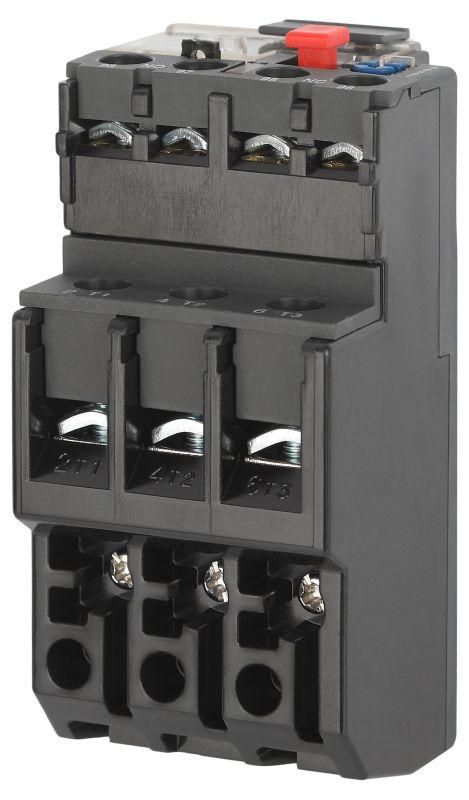

Реле электротепловое PRO DRT10-0007-0010-E РТИ-1314 7-10А | Б0050404 ЭРА

Реле электротепловое РТИ-1314 7-10А - это защитное устройство от перегрузки для электродвигателей, предназначенное для установки на контакторы серии КТИ и КМИ. Бренд ЭРА обеспечивает надёжную работу этого устройства в промышленных условиях, а артикул б0050404 позволяет точно идентифицировать модель при заказе.

Назначение и область применения

Реле электротепловое РТИ-1314 7-10А защищает электродвигатели от повреждений, вызванных длительными перегрузками, перекосом фаз, затяжным запуском или заклиниванием ротора. Устройство реагирует на увеличение температуры обмоток двигателя через тепловую деформацию внутри самого реле - без внешнего питания. Подходит для использования в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 10 А (диапазон срабатывания 7–10 А)
• Максимальное рабочее напряжение: 600 В
• Класс защиты: 10 (время срабатывания при 7,2×Iн - 20–120 секунд)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Автоматический перезапуск: да (после остывания реле восстанавливает работоспособность без manual вмешательства)
• Способ монтажа: непосредственное крепление на контактор
• Тип присоединения главной цепи: винтовые зажимы

Совместимость и монтаж

Реле электротепловое РТИ-1314 7-10А совместимо исключительно с контактными аппаратами серии КТИ и КМИ. Монтаж осуществляется путём плотного защёлкивания на направляющие шины контактора - никаких дополнительных креплений не требуется. Присоединение проводов к главной цепи выполняется через винтовые зажимы: рекомендуется использовать медные жилы сечением до 2,5 мм2. Перед установкой убедитесь, что номинальный ток двигателя попадает в диапазон 7–10 А.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает безопасную работу в соответствии с классом защиты IP20. Для защиты от короткого замыкания необходимо дополнительно устанавливать предохранители или автоматические выключатели с подходящим номиналом - само реле не рассчитано на отключение КЗ.

Преимущества

• Не требует внешнего источника питания - работает за счёт тепла от протекающего тока
• Автоматический перезапуск снижает простои оборудования после временной перегрузки
• Стандартная форма и крепление обеспечивают быструю замену на аналогичные модели
• Чёткая зависимость времени срабатывания от тока (класс 10) - оптимальна для двигателей с высокой инерционностью

Ограничения применения

• Не применяется для защиты двигателей с током выше 10 А - выбирайте другие модели серии РТИ
• Не защищает от короткого замыкания - обязательна установка предохранителей/автоматов
• Не подходит для частотного регулирования - при работе с ЧРП возможны ложные срабатывания из-за гармоник
• Изменение окружающей температуры более чем +-10 C от +20 C может влиять на точность срабатывания

Примеры использования

• Защита асинхронного двигателя 5,5 кВт (ток ~8,5 А) на конвейере в пищевой промышленности
• Обесточивание насоса при заклинивании крыльчатки в системе водоснабжения
• Отключение вентилятора при перекосе фаз в распределительном щите

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 7–10 А - при меньшем токе реле может не сработать, при большем - будет постоянно отключать
• При использовании в условиях повышенной температуры (например, рядом с печью) учтите влияние среды - возможно, потребуется снижение порога срабатывания
• После срабатывания дождитесь полного остывания реле перед принудительным включением - даже при автоматическом перезапуске слишком частые срабатывания сокращают срок службы
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контакта вызывает нагрев и ложные срабатывания
