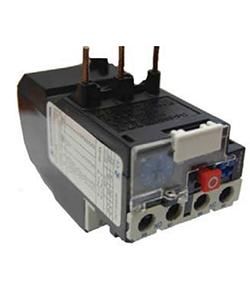

Реле электротепловое РТЛ-1021-2 УХЛ4 25А 12-18А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 Электротехник ET520666

Реле электротепловое РТЛ-1021-2 УХЛ4 от бренда Электротехник - устройство для защиты электродвигателей от длительных перегрузок, потери фазы и перекоса токов. Подходит для установки как на пускатели, так и отдельно в цепях переменного тока до 660 В, 50 Гц. Артикул et520666.

Назначение и область применения

Реле электротепловое РТЛ-1021-2 УХЛ4 защищает электродвигатели от повреждений, вызванных:

• продолжительными перегрузками по току;
• потерей одной из фаз (обрыв фазы);
• неравномерным распределением тока между фазами (асимметрией).

Используется в системах управления двигателями: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Применяется совместно с магнитными пускателями, например, ПМЛ, либо как самостоятельное устройство с клеммниками КРЛ.

Технические характеристики

• Номинальный ток: 25 А - максимальная нагрузка, которую выдерживает корпус реле;
• Диапазон регулировки тока срабатывания: 12–18 А - можно настроить на защиту двигателей с рабочим током в этом интервале;
• Номинальное напряжение: 660 В / 50 Гц - работает в сетях переменного тока с частотой 50 Гц и напряжением до 660 В;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - используются для сигнализации и отключения цепи;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды - требует установки в закрытых щитах;
• Тип возврата: автоматический и ручной - после срабатывания можно вернуть реле в рабочее состояние кнопкой вручную или оставить в режиме автовозврата;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью.

Совместимость и монтаж

Реле электротепловое РТЛ-1021-2 УХЛ4 совместимо с пускателями серии ПМЛ - крепится прямо на них без дополнительных соединений. При использовании отдельно от пускателя необходимо применять клеммники КРЛ для подвода проводов. Монтаж выполняется на DIN-рейку 35 мм. Подключение проводов - винтовые зажимы, рекомендуемое сечение жил: до 2,5 мм2. Перед установкой проверьте соответствие тока двигателя диапазону 12–18 А - неверная настройка снижает надёжность защиты.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р 50030.4.2 - стандартам на аппараты управления и защиту электродвигателей. Наличие сертификации позволяет использовать устройство в промышленных объектах РФ. Отсутствуют данные о соответствии IEC - для экспорта требуется дополнительная проверка.

Преимущества

• Два режима возврата - гибкость в управлении: автоматический для бесперебойной работы, ручной для контроля причин срабатывания;
• Высокая точность срабатывания в заданном диапазоне тока (12–18 А) - минимизирует ложные срабатывания;
• Устойчивость к перегреву благодаря термобиметаллическому элементу - долгий срок службы даже при частых перегрузках;
• Простота интеграции - легко заменяет аналогичные модели в существующих схемах.

Ограничения применения

• Не предназначен для защиты от кратковременных импульсов тока (например, пусковых токов) - для этого нужны магнитные или электронные реле;
• IP20 не допускает использование во влажных, пыльных или открытых местах - обязательно помещение с защитой от внешних воздействий;
• Не работает при постоянном токе - только для переменного тока 50 Гц;
• Настройка тока срабатывания механическая - требует доступа и инструментов, нельзя удалённо изменить параметры.

Примеры использования

• Защита асинхронного двигателя 1,5 кВт (ток ~15 А) на конвейере в пищевом цеху;
• Комплектация пускателя ПМЛ-25 для насосной станции в системе водоснабжения;
• Автоматическая защита вентилятора в HVAC-системе при обрыве фазы;
• Подключение через клеммник КРЛ в распределительном шкафу на заводе с высокими требованиями к безопасности.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 12–18 А; если ток ниже 12 А или выше 18 А - выбирайте другую модель реле;
• При использовании в режиме ручного возврата помечайте место срабатывания - это поможет быстрее найти причину отказа;
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри реле;
• Проверяйте температурный режим окружающей среды - при температуре выше +40 C возможны ложные срабатывания;
• Замена реле РТЛ-1021-2 УХЛ4 на аналогичное - не требует переделки схемы, если сохраняются параметры тока и тип контактов.
