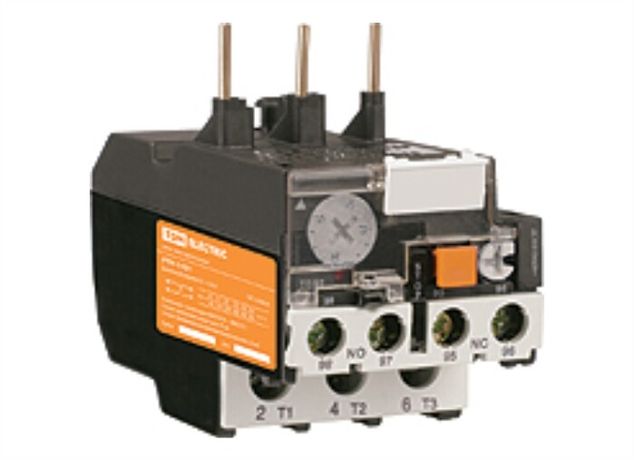

Реле электротепловое РТН-1314 7-10А - SQ0712-0008 TDM

Реле электротепловое РТН-1314 7-10А от TDM ELECTRIC предназначено для надёжной защиты электродвигателей от перегрузок и других аварийных режимов. Устройство применяется в промышленных системах управления, где важна точная настройка и долговечность.

Назначение и область применения

Реле электротепловое РТН-1314 7-10А защищает электродвигатели от:

• перегрузки по току;
• ассиметрии напряжения между фазами;
• затянутого пуска (длительного разгона);
• заклинивания ротора.

Подходит для установки в пускателях, щитах управления и автоматических линиях - особенно там, где используются двигатели мощностью до 5–7 кВт в зависимости от сети.

Технические характеристики

• Ток уставки: 7–10 А - диапазон, в котором устройство срабатывает при превышении заданного значения;
• Защита осуществляется за счёт теплового расширения биметаллической пластины - реакция на длительный перегрев, а не на кратковременные импульсы;
• Конструкция предусматривает ручную настройку уставки через регулировочный диск;
• Прозрачная крышка обеспечивает визуальный контроль положения уставки без вскрытия устройства.

Совместимость и монтаж

Реле электротепловое РТН-1314 7-10А совместимо с контактными пускателями серий ПМЛ, ПМА и аналогичными моделями, имеющими соответствующую посадочную базу. Монтаж выполняется на DIN-рейку 35 мм. Подключение проводов - винтовые зажимы, допускают сечение до 2,5 мм2. Перед установкой проверьте соответствие тока нагрузки диапазону 7–10 А - использование вне этого интервала снижает точность срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Прозрачная пломбированная крышка предотвращает несанкционированную настройку - что важно для соблюдения правил техники безопасности на объектах с ограниченным доступом.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды;
• Индикация состояния срабатывания - механический указатель позволяет определить причину отключения без тестера;
• Высокая износостойкость контактов благодаря материалам, рассчитанным на многократные циклы включения/отключения;
• Не требует внешнего питания - работает за счёт теплового эффекта тока.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - необходимо использовать дополнительно автоматический выключатель;
• Чувствителен к высоким температурам окружающей среды - при температуре выше +40 C возможны ложные срабатывания;
• Запрещена установка рядом с источниками сильного нагрева (печи, паровые трубопроводы);
• Не рекомендуется применять в условиях частых включений/выключений более 6 раз в час - это сокращает срок службы биметаллического элемента.

Примеры использования

• Электроприводы насосов и компрессоров в системах водоснабжения;
• Конвейеры на пищевых и химических производствах;
• Вентиляторы и воздуходувки в HVAC-системах;
• Станки с ЧПУ и шлифовальные установки с постоянной нагрузкой.

Практические советы

• Перед первым запуском установите уставку на минимальное значение (7 А), затем постепенно увеличивайте до рабочего тока двигателя - измеряйте ток мультиметром во время нормальной работы;
• После срабатывания дождитесь остывания реле перед повторным включением - принудительное сброс в горячем состоянии может повредить механизм;
• Проверяйте плотность затяжки клемм каждые 6 месяцев - ослабление соединений вызывает перегрев и ложные отключения;
• Если двигатель часто перегревается - проверьте вентиляцию, состояние подшипников и соответствие нагрузки паспортным данным; возможно, требуется другое реле или система охлаждения.
