Реле фаз ORF-SN 3ф. 2 конт. 70-400В AC с контр. нейтр. | ORF-SN-070-400VAC ONI IEK

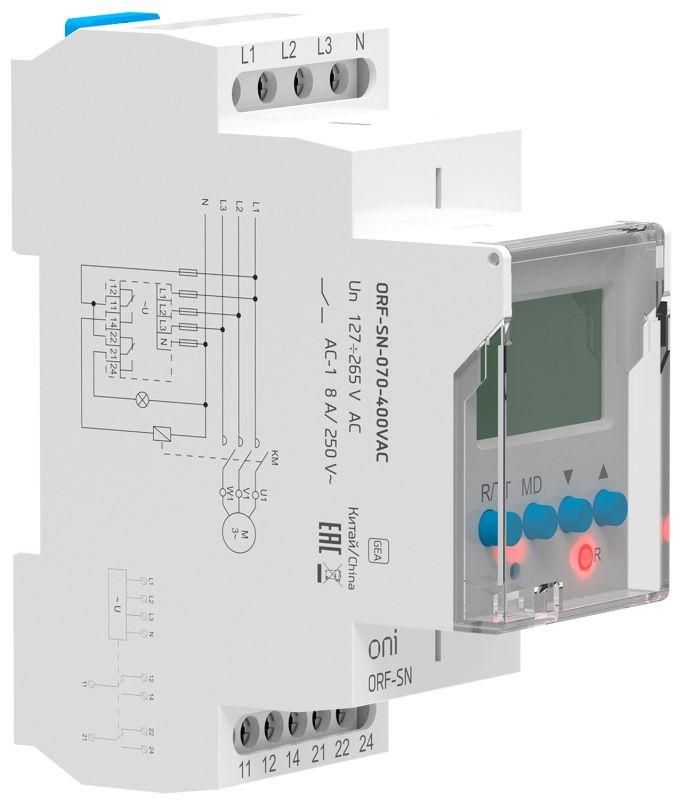

Реле контроля фаз ONI (IEK) артикул orf-sn-070-400vac - устройство для защиты трёхфазных нагрузок от аварийных режимов сети: обрыва фаз, перекоса, неверного чередования и скачков напряжения. Учитывает состояние нейтрали, что особенно важно для оборудования с высокой чувствительностью к качеству питания.

Назначение и область применения

Реле контроля фаз ONI (IEK) orf-sn-070-400vac отслеживает параметры трёхфазной сети переменного тока и отключает нагрузку при выявлении опасных отклонений. Подходит для защиты двигателей, насосов, компрессоров, систем вентиляции, конвейеров и другого промышленного оборудования, где сбой в питании может вызвать повреждение или аварию. Применяется в промышленности, энергетике и строительстве там, где требуется надёжная защита от некачественного электроснабжения.

Технические характеристики

• Номинальное рабочее напряжение: 70–400 В AC - работает в широком диапазоне сетевых напряжений, включая пониженные и повышенные значения.
• Измеряет напряжение между каждой фазой и нейтралью (L-N), что позволяет точно определить обрыв нейтрали и асимметрию.
• Контролирует: обрыв фаз, перекос фаз, чередование фаз, повышенное и пониженное напряжение.
• Номинальный ток контактов: 8 А - способно коммутировать нагрузки до 1,8 кВт при 230 В.
• Количество переключающих контактов: 2 (2+2 - два нормально замкнутых и два нормально разомкнутых).
• Напряжение питания цепи управления: 127–265 В AC - питание берётся из самой защищаемой сети, внешний источник не нужен.
• Задержка срабатывания: 0,1–30 сек - можно настроить время реакции на аварию.
• Задержка отключения: 0,1–20 сек - позволяет избежать ложных срабатываний при кратковременных колебаниях.
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами.

Совместимость и монтаж

Реле контроля фаз ONI (IEK) orf-sn-070-400vac устанавливается на DIN-рейку в распределительном щите. Для подключения используются клеммы L1, L2, L3, N - все три фазы и нейтраль должны быть подведены к устройству. Контакты реле подключаются последовательно в цепь управления контактора или пускателя. Нельзя использовать для прямого включения мощных нагрузок - только как сигнал для отключения через внешнее коммутационное устройство.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Производится в соответствии с международными стандартами IEC/EN 60947-5-1 и IEC/EN 60947-1. Обеспечивает гальваническую развязку между силовой частью и контактами управления.

Преимущества

• Комплексный контроль: одновременно проверяет 5 параметров - обрыв фаз, перекос, чередование, перенапряжение и понижение напряжения.
• Контроль нейтрали: уникальная возможность обнаруживать обрыв нулевого провода, который часто остаётся без внимания.
• Настройка задержек: позволяет адаптировать реакцию под конкретную технологическую цепь, исключая ложные срабатывания.
• Автономное питание: не требует отдельного источника 24 В или 220 В - питается от защищаемой сети.

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток (AC).
• Не обеспечивает защиту от короткого замыкания - необходимо применять автоматические выключатели или предохранители дополнительно.
• Не рекомендуется для установки в условиях сильных электромагнитных помех без экранирующего корпуса.
• Максимальный ток контактов - 8 А; для нагрузок выше следует использовать реле через контактор.
• Не имеет встроенного индикатора состояния - требуется внешняя сигнализация или контроль через PLC/панель.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - предотвращает работу при обрыве одной фазы, которая приводит к перегреву.
• Контроль качества питания на участке конвейера в пищевой промышленности - отключает линию при перекосе фаз, чтобы сохранить точность движения.
• Обеспечение безопасного запуска станков после ремонта - гарантирует правильное чередование фаз, исключающее вращение вала в обратную сторону.
• Щитовая защита в зданиях с нестабильным электроснабжением - реагирует на просадки и выбросы напряжения, которые выводят из строя электронику.

Практические советы

• Перед монтажом проверьте наличие нейтрали в вашей сети - если её нет, реле работать не будет.
• Настройте задержку срабатывания на 5–10 секунд для большинства промышленных объектов - этого достаточно, чтобы избежать срабатываний при кратковременных перебоях.
• Подключайте контакты реле к катушке пускателя, а не напрямую к двигателю - даже при 8 А это недостаточно для больших токов.
• При использовании в холодных помещениях учтите температурный диапазон устройства - он указан в документации производителя, обычно от -25C до +60C.
• Проверяйте целостность нейтрали регулярно - обрыв нулевого провода часто становится причиной выхода из строя дорогостоящего оборудования.
