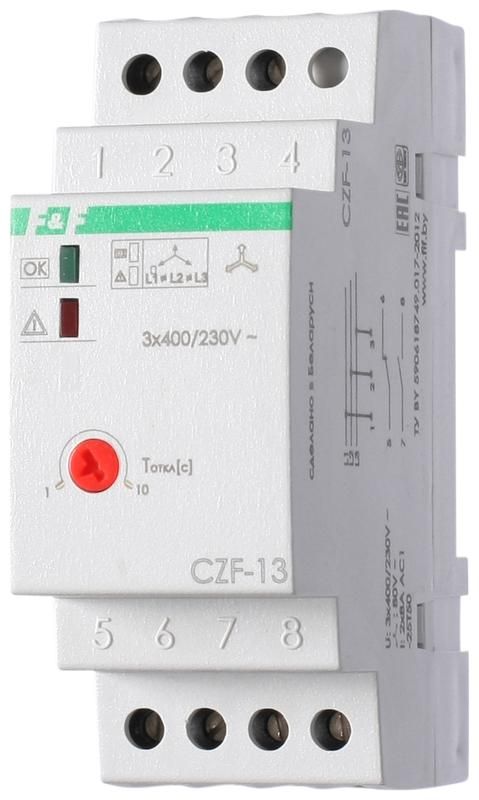

Реле контроля фаз для сетей с изолированной нейтралью CZF-13 (монтаж на DIN-рейке 35мм; регулировка задержки отключения; 3х400В 8А 1Z 1R IP20) F&F EA04.004.004 Евроавтоматика

Реле контроля фаз CZF-13 от Евроавтоматика предназначено для защиты трёхфазных электроприёмников - особенно двигателей и установок, работающих в сетях с изолированной нейтралью. Устройство контролирует наличие фаз, баланс напряжения и предельные отклонения, обеспечивает безопасное отключение при аварии и автоматическое возобновление работы после её устранения. Монтаж на DIN-рейку 35 мм делает CZF-13 удобным решением для распределительных щитов.

Назначение и область применения

Реле контроля фаз CZF-13 защищает оборудование от повреждений, вызванных нарушениями в трёхфазной сети переменного тока. Особенно актуально применение в системах с изолированной нейтралью, где классические устройства не работают корректно. Подходит для:

• Электродвигателей насосов, компрессоров, вентиляторов;
• Конвейерных линий и станков с ЧПУ;
• Групповых нагрузок в промышленных щитах;
• Объектов с высокой стоимостью простоев - где важно избежать выхода оборудования из строя из-за перекоса фаз или провала напряжения.

Технические характеристики

• Напряжение питания: 3×400 В AC - работает в стандартной промышленной трёхфазной сети 400 В.
• Коммутируемый ток: 8 А - способно управлять контактными катушками до 8 А, в том числе через магнитный пускатель.
• Контакты: 1NO (замыкающий) + 1NC (размыкающий) - два независимых контакта для гибкой схемы управления.
• Задержка отключения: 0,5–10 сек - можно настроить под тип нагрузки, чтобы исключить ложные срабатывания при кратковременных скачках.
• Пороги срабатывания:
  • Понижение напряжения - ниже 320 В;
  • Повышение напряжения - выше 480 В;
  • Асимметрия фаз - при различии напряжений между фазами свыше допустимого уровня (значение определено внутренним алгоритмом).
• Индикация: LED-индикаторы - показывают состояние сети и активацию реле.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого шкафа.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, без конденсации воды.
• Диапазон температур: от –25 C до +50 C - подходит для неотапливаемых помещений в зимний период.
• Монтаж: 2 модуля DIN-рейки 35 мм - занимает минимальное место в щите.
• Нормативный документ: ТУ BY 590618749.027-2017 - соответствует белорусским техническим условиям.

Совместимость и монтаж

Реле CZF-13 совместимо со всеми стандартными DIN-рейками 35 мм. Для подключения используются клеммы на передней панели - входы L1, L2, L3, N (нейтраль не используется в работе, но подключается для формирования потенциала). Выходные контакты 1NO/1NC подключаются последовательно в цепь управления магнитного пускателя. Настраивать задержку отключения можно вращением регулятора на лицевой панели - рекомендуется начинать с 2–3 секунд, затем корректировать по реакции системы.

Не требуется внешнее питание - устройство получает энергию прямо от контролируемой сети. Кабели до 2,5 мм2 подходят для всех клемм.

Безопасность и стандарты

CZF-13 соответствует требованиям ТУ BY 590618749.027-2017, что гарантирует надёжную работу в условиях промышленного производства. Отсутствие открытых токоведущих частей (IP20) и механическая прочность корпуса обеспечивают безопасность при обслуживании. Устройство не содержит взрывоопасных элементов и не требует специальных мер безопасности при монтаже в обычном щите.

Преимущества

• Комплексная защита: одновременно контролирует обрыв фаз, асимметрию, перенапряжение и недонапряжение - всё в одном устройстве.
• Автоматическое восстановление - после нормализации параметров сети реле само возвращает питание, без участия оператора.
• Настройка задержки - позволяет избежать ложных отключений при кратковременных колебаниях сети.
• Минимальный габарит - всего 2 модуля, легко встраивается даже в плотно заполненные щиты.
• Яркая индикация - сразу видно, в каком состоянии находится система: “норма” или “авария”.

Ограничения применения

• Не предназначен для сетей с заземлённой нейтралью - работает только с изолированной нейтралью (IT-система);
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты;
• Не имеет функции защиты от перегрузки по току - не заменяет тепловые реле или автоматы;
• Не поддерживает управление напрямую силовой цепью - только через контактор или пускатель;
• Работает только с переменным током - несовместимо с постоянным током или импульсными источниками.

Примеры использования

• На заводе: реле CZF-13 установлено в щите управления станком. При обрыве фазы на линии - отключает двигатель, предотвращая перегрев обмоток. После восстановления - снова включает его без ручного старта.
• В водоканале: три насоса подключены к одной трёхфазной линии. CZF-13 следит за балансом напряжения - при перекосе фаз из-за неисправности одного потребителя отключает все насосы, пока проблема не будет устранена.
• В логистическом терминале: конвейерная лента с двигателями 3 кВт. При просадке напряжения до 300 В (например, при запуске крупного оборудования) реле отключает ленту, чтобы избежать зависания и перегрузки.

Практические советы

• При установке проверьте, что сеть действительно имеет изолированную нейтраль - иначе CZF-13 будет давать ложные срабатывания.
• Настройте задержку отключения под характер нагрузки: для двигателей с большой инерцией - 5–10 сек, для чувствительной электроники - 0,5–2 сек.
• Подключайте нейтральный провод (N) к клемме, даже если он не используется - это необходимо для правильной работы внутренней схемы.
• Не используйте CZF-13 в качестве основного коммутационного аппарата - он не рассчитан на частые включения/выключения под нагрузкой.
• Проверяйте индикацию при первом запуске: если светится красный LED - есть нарушение, и нужно диагностировать сеть.
• При использовании в холодных помещениях - убедитесь, что температура не опускается ниже –25 C, иначе возможны отказы срабатывания.
