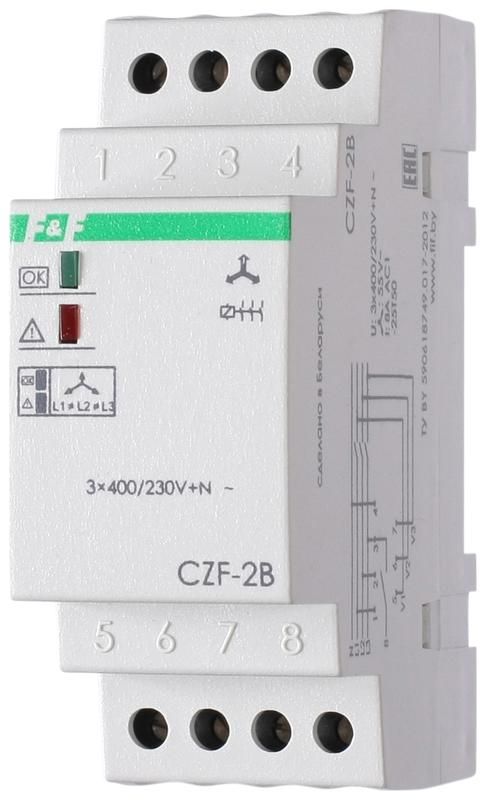

Реле контроля наличия фаз CZF-2B (монтаж на DIN-рейке 35мм 3х400/230+N 8А 1Z IP20) F&F EA04.003.002 Евроавтоматика

Реле контроля наличия фаз CZF-2B от Евроавтоматика - устройство для защиты трёхфазных электроприёмников от аварийных режимов сети: обрыва фаз, перекоса напряжения, просадки и потери нуля. Устанавливается на DIN-рейку 35 мм, управляет контактором через один коммутирующий контакт 8 А. Подходит для промышленных установок, станков и систем автоматизации.

Назначение и область применения

Реле контроля наличия фаз CZF-2B защищает оборудование от повреждений, вызванных нештатными условиями трёхфазной сети. Особенно важно применение для двигателей, насосов, компрессоров и других чувствительных нагрузок, где потеря фазы или перекос напряжения приводят к перегреву и выходу из строя.

Подходит для использования в цехах, на конвейерах, в системах водоснабжения, HVAC и других объектах с трёхфазным питанием 3×400/230 Н+.

Технические характеристики

• Напряжение питания: 3×400/230 В переменного тока (AC), с подключением нулевого провода N
• Коммутируемый ток: 8 А (один нормально разомкнутый контакт - 1NO)
• Защита от: обрыва любой фазы, асимметрии напряжения, снижения ниже 160 В, обрыва нулевого провода
• Задержка срабатывания: регулируемая 3–5 секунд - позволяет исключить ложные срабатывания при кратковременных скачках
• Индикация: светодиодная - показывает наличие питания и состояние контакта
• Количество модулей DIN: 2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для открытой установки вне щита
• Диапазон температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, допускает колебания влажности
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля наличия фаз CZF-2B монтируется на стандартную DIN-рейку 35 мм. Для подключения используются клеммы на передней панели: L1/L2/L3/N для входа трёхфазного напряжения; A1/A2 - для подключения катушки контактора управления нагрузкой.

Обязательно соблюдайте полярность подключения нулевого провода - без него реле не будет работать. Контакт 1NO подключается последовательно в цепь управления контактора: когда реле активно - контакт замкнут, контактор включен; при аварии - контакт размыкается, контактор отключается.

Не требует внешнего питания - работает от контролируемой сети.

Безопасность и стандарты

Реле контроля наличия фаз CZF-2B соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при работе внутри распределительного шкафа. Отсутствие защиты от брызг и пыли делает невозможным использование устройства вне закрытых корпусов.

Преимущества

• Автоматическое возобновление работы после восстановления нормального напряжения - не требуется ручное включение
• Комплексная защита: четыре типа отказов в одном устройстве
• Регулируемая задержка срабатывания - минимизирует ложные отключения при импульсных помехах
• Яркая индикация - легко определить текущее состояние без тестирования
• Экономия места: занимает всего два модуля DIN

Ограничения применения

• Не предназначен для постоянного подключения к однофазным сетям - требует трёхфазное питание с нулём
• IP20 не допускает установку во влажных, запылённых или наружных условиях
• Не контролирует повышенное напряжение - только понижение и перекос
• Не имеет механической кнопки принудительного включения - полностью зависит от состояния сети
• Не совместим с сетями DC - работает только с переменным током

Примеры использования

• Защита электродвигателя насосной станции - предотвращает перегрев при обрыве фазы
• Контроль питания конвейера на пищевом производстве - отключает линию при просадке напряжения
• Защита системы вентиляции в цеху - реагирует на обрыв нуля, который часто остаётся незамеченным
• Управление компрессором в воздухораздаточных пунктах - исключает работу при асимметрии фаз

Практические советы

• Проверьте посадочный диаметр кабельных зажимов - они рассчитаны на провода до 2,5 мм2. Большие жилы потребуют предварительной подготовки
• При первом запуске проверьте время задержки: если система чувствительна к кратковременным отключениям, установите максимальное значение - 5 секунд
• Не используйте реле в качестве основного рубильника - оно не предназначено для частых операций включения/выключения
• При наличии нескольких таких реле в одном шкафе - учтите тепловую нагрузку: плотная установка может влиять на точность срабатывания
• Для диагностики: если индикатор горит, но контактор не включается - проверьте целостность цепи управления и сам контактор
