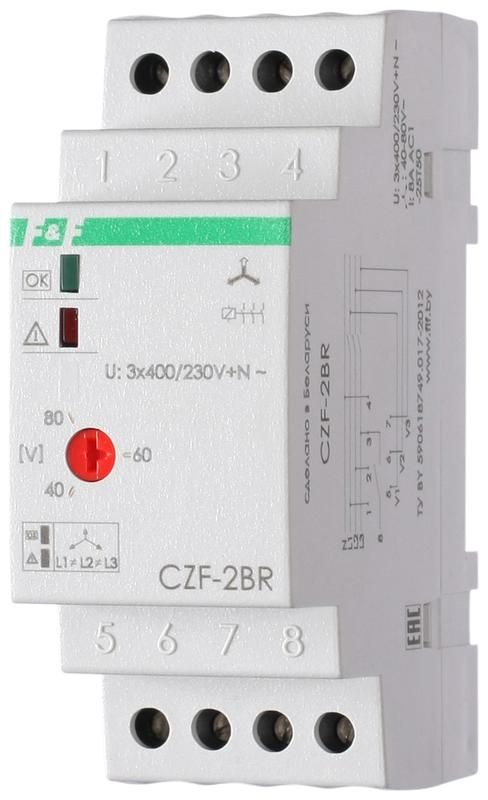

Реле контроля наличия фаз CZF-2BR (монтаж на DIN-рейке 35мм; регулировка порога отключения; 3х400/230+N 8А 1Z IP20) F&F EA04.003.003 Евроавтоматика

Реле контроля фаз CZF-2BR от Евроавтоматика предназначено для защиты трёхфазных электродвигателей и оборудования от аварийных режимов сети - обрыва фаз, перекоса напряжения, понижения напряжения ниже допустимого уровня и повреждения контактов контактора. Устройство монтируется на DIN-рейку и обеспечивает автоматическое отключение при сбоях с последующим возобновлением работы после восстановления нормальных условий.

Назначение и область применения

Реле контроля фаз CZF-2BR защищает оборудование от повреждений, вызванных нестабильностью трёхфазной сети. Оно контролирует наличие всех трёх фаз, уровень напряжения, баланс нагрузки между фазами и целостность цепи управления через контактор. Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и других устройств, работающих от сети 400/230 В.

Технические характеристики

• Напряжение питания: 3×400/230 В переменного тока (AC), с подключением нулевого провода N
• Коммутируемый ток: 8 А (один контакт NO - нормально открытый)
• Защита от: обрыва фазы, асимметрии напряжения, снижения напряжения ниже 160 В, обрыва нулевого провода, отказа контактов контактора
• Задержка срабатывания: 3–5 секунд (позволяет исключить ложные срабатывания при кратковременных скачках)
• Количество контактов: 1 (1NO - один нормально открытый контакт)
• Способ монтажа: на DIN-рейку 35 мм, занимает 2 модуля
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для влагозащиты
• Индикация: светодиодная - показывает состояние питания и сработавшей защиты
• Диапазон температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для использования в помещениях с умеренным и холодным климатом, без конденсации влаги
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз CZF-2BR совместимо со всеми стандартными контактными аппаратами, управляемыми через вспомогательную цепь 230 В. Для подключения требуется три фазы L1, L2, L3, ноль N и два вывода для коммутационного контакта (1NO). Монтаж выполняется на стандартную DIN-рейку 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. После установки необходимо проверить правильность подключения фаз и нуля - неверное подключение нулевого провода может привести к некорректной работе устройства.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017 и проектировалось с учётом требований безопасности для электроустановок до 1000 В. IP20 позволяет использовать устройство только внутри закрытых распределительных шкафов. Отсутствие защиты от влаги и пыли делает невозможным применение в условиях повышенной запылённости или сырости без дополнительной герметизации корпуса шкафа.

Преимущества

• Контролирует сразу несколько опасных режимов: обрыв фазы, асимметрию, недопустимое падение напряжения и отказ контактора - всё в одном устройстве
• Автоматическое восстановление работы после устранения причины сбоя - не требует ручного вмешательства
• Регулировка порогов отключения асимметрии и минимального напряжения - адаптация под конкретные условия эксплуатации
• Светодиодная индикация наглядно показывает текущее состояние: питание есть / защита сработала
• Минимальная занимаемая площадь - всего 2 модуля на DIN-рейке

Ограничения применения

• Не предназначен для работы вне помещений или в сырых средах - степень защиты IP20 не защищает от воды и пыли
• Не работает при постоянном токе - только переменный ток 50 Гц
• Не имеет функции защиты от перенапряжения - только от понижения напряжения ниже 160 В
• Не рекомендуется использовать в системах с частотным преобразованием - возможны ложные срабатывания из-за искажённой формы сигнала
• Контакт 8 А ограничен по мощности - не подходит для прямой коммутации двигателей выше ~1,5 кВт; используется только для управления катушкой контактора

Примеры использования

• Щит управления насосной станцией - предотвращает выход двигателя из строя при обрыве фазы
• Производственный конвейер - отключает линию при перекосе напряжения, сохраняя механические элементы
• Компрессорная установка - контролирует состояние контактов контактора, чтобы избежать “зависших” контактов
• Оборудование в цехах с нестабильной сетью - реагирует на длительное падение напряжения ниже 160 В

Практические советы

• При установке обязательно подключите нулевой провод - без него реле не будет работать, даже если все фазы присутствуют
• Проверьте соответствие посадочного диаметра клемм - они рассчитаны на провода до 2,5 мм2, более толстые потребуют переходника
• Настройте порог асимметрии согласно паспорту двигателя - слишком чувствительная настройка может вызывать ложные отключения
• Если реле часто срабатывает при старте оборудования - увеличьте время задержки до максимума (5 с), особенно при наличии больших пусковых токов
• Не используйте CZF-2BR вместо теплового реле - он не защищает от перегрузки по току, только от напряжения и обрыва
• При обслуживании шкафа всегда отключайте питание - даже при отключенном контакторе входные фазы остаются под напряжением
