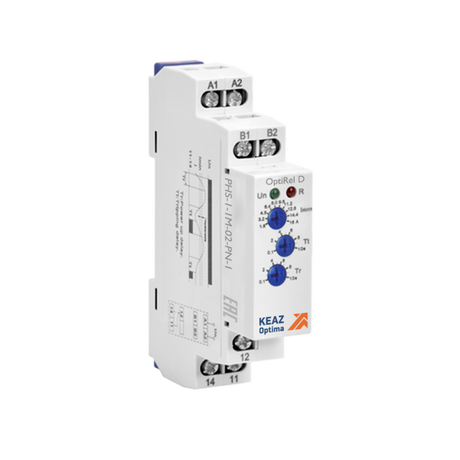

Реле контроля фаз OptiRel D PHS-1-1M-02-PN-1 повышенного и пониженного 1Ф 1СО | 332005 КЭАЗ

Реле контроля фаз PHS-1-1M-02-PN-1 от КЭАЗ Optima - устройство для защиты однофазного оборудования от повышения и снижения напряжения в сети. Подходит для установки на DIN-рейку и применяется там, где важна стабильность питания - например, в насосах, компрессорах, системах автоматизации.

Назначение и область применения

PHS-1-1M-02-PN-1 следит за уровнем напряжения в однофазной сети переменного тока. Если напряжение выходит за установленные границы - слишком высокое или слишком низкое - реле отключает нагрузку через заданную задержку. Это предотвращает повреждение чувствительного оборудования из-за скачков или просадок сети. Устройство работает в бытовых, торговых и промышленных системах: холодильном оборудовании, вентиляции, малых станках, системах освещения и управления.

Технические характеристики

• Тип: реле контроля фаз, однофазное (1Ф), один нормально замкнутый контакт (1СО)
• Напряжение питания: 12–240 В AC - работает в широком диапазоне, включая бытовые 220 В и промышленные 110/240 В
• Номинальный ток контакта: 10 А - позволяет коммутировать нагрузки до 2,2 кВт при 220 В
• Контролирует: пониженное и повышенное напряжение (функции активированы)
• Гистерезис: есть - предотвращает частые включения/выключения при колебаниях напряжения около порога
• Задержка срабатывания: 0,5 секунды - быстрая реакция на аварийные значения
• Задержка отключения: 10 секунд - даёт время на устранение кратковременных скачков без отключения оборудования
• Способ монтажа: на DIN-рейку 35 мм
• Подключение: винтовые зажимы - надёжное и простое подсоединение проводов

Совместимость и монтаж

PHS-1-1M-02-PN-1 совместим с любыми системами, использующими однофазное питание 12–240 В AC. Монтируется на стандартную DIN-рейку - легко фиксируется и демонтируется без инструментов. Для подключения используются винтовые клеммы: затягивайте провода плотно, но без усилия, чтобы не повредить жилы. Обязательно проверьте соответствие сечения провода - рекомендовано до 2,5 мм2. Не требует внешнего питания - работает от сети, которую контролирует.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электромонтажных изделий в условиях промышленного и коммерческого использования. Хотя явных сертификатов в данных нет, конструкция выполнена в соответствии с практиками КЭАЗ для аналогичных моделей серии PHS. Применяйте в помещениях с классом защиты IP20 и выше - корпус не предназначен для работы во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Широкий диапазон рабочего напряжения - подходит для сетей с нестабильным качеством энергии
• Гистерезис исключает «дребезг» контактов при колебаниях напряжения вокруг порога
• Задержка отключения на 10 с - снижает количество ложных отключений при кратковременных помехах
• Простой монтаж на DIN-рейку - удобен для сборки щитов и модернизации существующих систем
• Один контакт - минималистичная, но достаточная конфигурация для базовой защиты

Ограничения применения

• Не контролирует чередование фаз - только уровень напряжения; для трёхфазных систем требуется другое реле
• Не имеет защиты от обрыва нуля - функция отсутствует в модели
• Не рассчитано на работу при температуре ниже –10 C или выше +55 C - условия хранения и эксплуатации указаны в документации производителя
• Не подходит для цепей постоянного тока - только переменный ток AC
• Максимальный ток 10 А - нельзя использовать для мощных нагревателей свыше 2,2 кВт без промежуточного контактора

Примеры использования

• Защита холодильного оборудования в торговом зале - предотвращает отказ компрессора при просадке напряжения ночью
• Автоматическое отключение насоса в системе водоснабжения при перегрузке сети
• Стандартная защита вводного автомата в маленьком офисе или мастерской
• Интеграция в системы управления станков с ЧПУ, где стабильность напряжения критична для точности

Практические советы

• Перед установкой проверьте текущее напряжение в сети - если оно часто бывает ниже 180 В или выше 250 В, возможно, стоит дополнительно установить стабилизатор
• При использовании в щите с несколькими реле - располагайте PHS-1-1M-02-PN-1 рядом с входным автоматом, чтобы он контролировал всю нагрузку после него
• Не забудьте подписать реле в распределительном щите - указание “защита от перенапряжения” ускоряет диагностику при аварии
• Если нагрузка близка к 10 А - выбирайте провод с запасом по сечению (например, 1,5 мм2 вместо 1 мм2), чтобы избежать перегрева клемм
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях
