Реле контроля фаз OptiRel D PHS-3-1M-06-PN-2 повышенного/пониженного настр асимметрии 3Ф+N 2CО | 331996 КЭАЗ

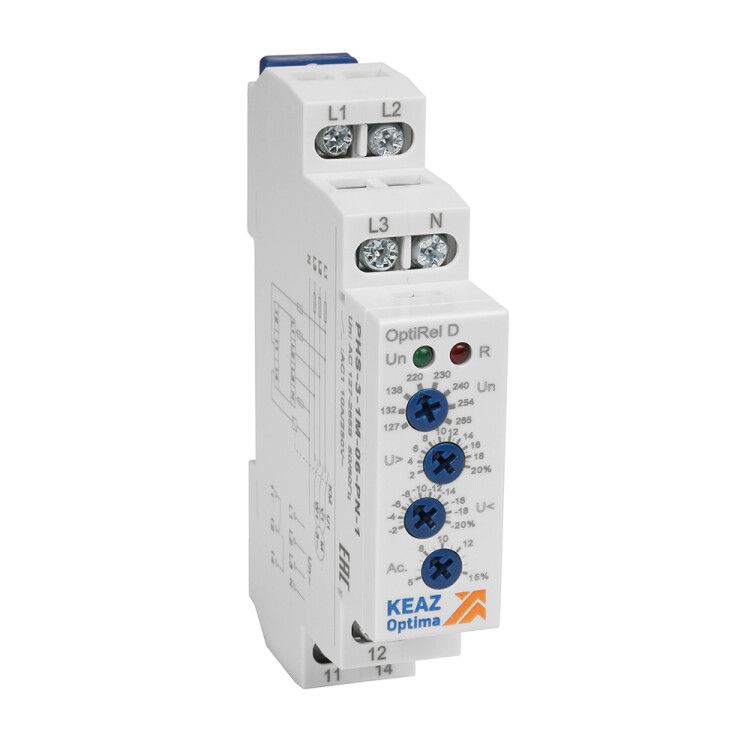

Реле контроля фаз повышенного/пониженного напряжения и асимметрии 3Ф+N 2 контакта выключения PHS-3-1M-06-PN-2 от КЭАЗ Optima обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: перепадов напряжения, асимметрии фаз и обрыва нейтрали. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна надёжная автоматическая отсечка нагрузки.

Назначение и область применения

PHS-3-1M-06-PN-2 используется для защиты трёхфазных электродвигателей, насосов, компрессоров, конвейеров и другого оборудования, чувствительного к качеству электроснабжения. Устройство отслеживает напряжение на всех трёх фазах и нейтрали, реагируя на повышение, снижение, перекос или обрыв. При возникновении опасного состояния реле размыкает два контактных цепи, отключая питание нагрузки.

Технические характеристики

• Тип напряжения: переменный (AC)
• Диапазон рабочего напряжения: 127–265 В
• Количество переключающих контактов: 2 (НО – нормально открытые)
• Номинальный ток контактов: 8 А
• Задержка срабатывания: 0,5 секунды (при превышении порога)
• Задержка отключения: 10 секунд (после восстановления нормального напряжения)
• Гистерезис: есть - предотвращает частые включения/выключения при колебаниях напряжения около порога
• Способ монтажа: установка на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов

Совместимость и монтаж

PHS-3-1M-06-PN-2 совместим с любыми трёхфазными сетями 3Ф+N с напряжением до 265 В. Для монтажа требуется свободное место на DIN-рейке. Подключение выполняется через винтовые клеммы: L1, L2, L3, N - для входа; A1, A2 - для управления внешней нагрузкой. Максимальное сечение провода - 2,5 мм2. Убедитесь, что нейтраль подключена правильно - устройство контролирует её целостность.

Безопасность и стандарты

PHS-3-1M-06-PN-2 соответствует требованиям безопасности для промышленного оборудования. Конструкция выполнена в соответствии с международными стандартами IEC 60255 и ГОСТ Р 50030.5.1. Устройство имеет класс защиты IP20 - работает в закрытых щитах без доступа воды и пыли.

Преимущества

• Контролирует сразу четыре параметра: высокое/низкое напряжение, асимметрию и обрыв нейтрали - всё в одном модуле
• Гистерезис исключает “дребезг” контактов при нестабильном напряжении
• Задержка отключения 10 с позволяет избежать ложных срабатываний при кратковременных скачках
• Два независимых контакта позволяют управлять двумя нагрузками или использовать один как резервный
• Удобный винтовой тип подключения - не требует специальных инструментов

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только AC
• Не защищает от короткого замыкания - необходимо применять дополнительно автоматические выключатели
• Не рассчитан на работу вне помещений - отсутствует защита от влаги и пыли выше IP20
• Не управляет напряжением напрямую - только отключает нагрузку через внешние контакторы или магнитные пускатели
• Не поддерживает регулировку порогов напряжения - значения установлены производителем

Примеры использования

• Защита промышленного станка с трёхфазным двигателем - предотвращает перегрев при перекосе фаз
• Контроль питания холодильного оборудования в логистических центрах - отключает при просадке напряжения
• Автоматическое отключение насосной группы в водоканалах при обрыве нейтрали
• Щиты распределения энергии на объектах с нестабильной сетью - минимизирует простои оборудования

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети диапазону 127–265 В - при превышении реле не будет работать
• Используйте реле вместе с магнитным пускателем - сам PHS-3-1M-06-PN-2 не коммутирует силовые токи, только управляет ими
• При подключении нейтрали соблюдайте полярность - неверное подключение может привести к отказу функции контроля
• Если система часто срабатывает при нормальной работе - возможно, проблема в качестве сети, а не в реле
• Для удобства обслуживания рекомендуется устанавливать PHS-3-1M-06-PN-2 рядом с основным автоматическим выключателем
