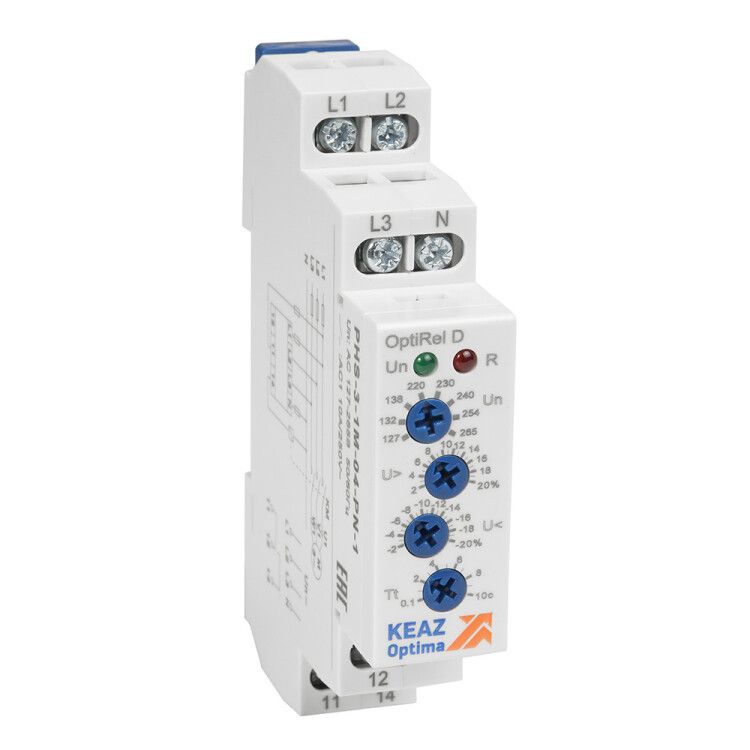

Реле контроля фаз OptiRel D PHS-3-1M-04-PN-2 повышенного/пониженного 3Ф+N 2СО | 331994 КЭАЗ

Реле контроля фаз PHS-3-1M-04-PN-2 от КЭАЗ Optima обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: перепадов напряжения, обрыва фаз и неверного чередования. Устройство монтируется на DIN-рейку и подходит для систем с нейтралью - идеально для промышленных автоматизированных линий.

Назначение и область применения

PHS-3-1M-04-PN-2 используется для защиты электродвигателей, насосов, компрессоров, конвейеров и другого трёхфазного оборудования от повреждений, вызванных нештатными условиями в сети. Устройство реагирует на:

• повышенное и пониженное напряжение;
• обрыв одной или нескольких фаз;
• обрыв нейтрали;
• неправильное чередование фаз.

Подходит для установки в распределительных щитах промышленных объектов, ЖКХ, логистических центров и на производстве, где важна надёжность работы оборудования.

Технические характеристики

• Тип напряжения: переменный ток (AC), 3 фазы + N
• Питание устройства: 127–265 В (работает даже при значительных просадках напряжения)
• Номинальный ток контактов: 8 А - позволяет коммутировать нагрузки до 1,8 кВт при 220 В
• Контакты: 2 нормально замкнутых (НЗ) и 2 нормально открытых (НО), всего 2 переключающих пары - достаточно для управления контрактором или сигнализацией
• Задержка срабатывания: от 0,5 до 10 секунд - можно настроить под требования системы, чтобы избежать ложных срабатываний при кратковременных скачках
• Гистерезис: есть - устройство не будет «дребезжать» при колебаниях напряжения у порога; после отключения ждёт восстановления напряжения на более безопасном уровне, прежде чем вернуть питание
• Способ монтажа: на DIN-рейку 35 мм
• Подключение: винтовые зажимы - надёжно, без специальных инструментов

Совместимость и монтаж

PHS-3-1M-04-PN-2 совместим с любыми трёхфазными системами с нейтралью (TN-S, TN-C-S, TT). Для подключения используются четыре входа: L1, L2, L3 и N. Выходные контакты подключаются последовательно в цепь управления катушки контактора или в сигнал тревоги.

Устанавливается на стандартную DIN-рейку. Подключение проводов - винтовое, сечением до 2,5 мм2. Перед монтажом проверьте соответствие напряжения питания (127–265 В) и наличие нейтрали - без неё устройство не будет работать корректно.

Безопасность и стандарты

PHS-3-1M-04-PN-2 соответствует требованиям ГОСТ Р МЭК 60255-5 и ГОСТ Р 50030.2, что гарантирует надёжность и безопасность в промышленной среде. Устройство имеет класс защиты IP20 - работает внутри закрытых щитов, не предназначен для уличной установки.

Преимущества

• Высокая точность срабатывания по напряжению благодаря цифровой обработке сигнала
• Настройка задержки от 0,5 до 10 с - минимизация ложных срабатываний при кратковременных помехах
• Гистерезис исключает «дребезг» контактов при нестабильном напряжении
• Чёткая индикация состояния (обычно светодиоды на корпусе - горят при норме, мигают при аварии)
• Простое подключение и замена - не требует программирования

Ограничения применения

• Не подходит для сетей без нейтрали (например, 380 В треугольник без вывода N)
• Не контролирует частоту - только напряжение и чередование фаз
• Максимальный рабочий ток 8 А - нельзя использовать для прямого управления мощными двигателями (>1,8 кВт); требуется внешний контактор
• Не рассчитан на работу вне помещений - требует герметичного шкафа при высокой влажности или запылённости

Примеры использования

• Защита насосной станции в водоканале - отключает насос при обрыве фазы или падении напряжения ниже 180 В
• Автоматическая линия сборки - предотвращает поломку двигателей при перекосе фаз
• Кондиционирование в офисном здании - отключает сплит-системы при длительных перегрузках сети
• Индукционные печи - снижает риск выхода из строя силовой части при просадке напряжения

Практические советы

• Перед установкой проверьте, есть ли доступ к нейтрали - без неё PHS-3-1M-04-PN-2 не определит обрыв N
• Выбирайте задержку срабатывания 3–5 с для большинства промышленных применений - этого хватает, чтобы отличить кратковременный скачок от настоящего отказа
• Если управление происходит через контактор, используйте один из НО контактов для включения, а НЗ - для сигнализации аварии
• При замене старого реле - учтите, что PHS-3-1M-04-PN-2 имеет те же габариты, что и аналоги КЭАЗ, поэтому легко заменяет модели типа PHS-3-1M-04-PN-1
• Не забудьте про маркировку проводов: L1/L2/L3/N на входе и правильно подключенные контакты на выходе - ошибка здесь приведёт к некорректной работе
