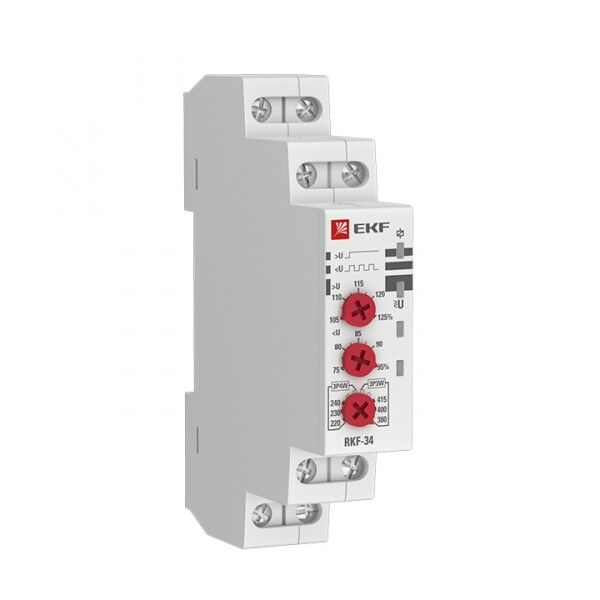

Реле контроля фаз RKF-34 EKF PROxima |

Реле контроля фаз PROxima (артикул rkf-34, бренд EKF) обеспечивает надёжную защиту трёхфазных электроприёмников от аварийных режимов: обрыва фаз, перепадов напряжения и нарушений чередования. Устройство устанавливается на DIN-рейку и подходит для промышленного оборудования, насосов, компрессоров и систем автоматизации.

Назначение и область применения

Реле контроля фаз PROxima rkf-34 используется для защиты трёхфазных цепей переменного тока от опасных условий работы: обрыва одной или нескольких фаз, снижения или повышения напряжения за пределы допустимых значений, а также нарушения порядка чередования фаз. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами, станками и другим оборудованием, чувствительным к качеству электроснабжения.

Технические характеристики

• Напряжение питания: 266–540 В (переменный ток, AC)
• Номинальный ток контактов: 8 А
• Обнаружение обрыва фаз: да
• Контроль минимального и максимального напряжения: да
• Время задержки срабатывания: 0,5–2 секунды (регулируемый порог для избежания ложных срабатываний)
• Выходные контакты: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип устройства: реле контроля фаз

Совместимость и монтаж

Реле контроля фаз PROxima rkf-34 совместимо с трёх- и четырёхпроводными сетями. Для подключения используются три входных клеммы для фаз L1, L2, L3 и одна - для N (нейтраль). Выходные контакты (НО и НЗ) позволяют подключить цепь управления контактным контактором или другим исполнительным устройством. Монтаж осуществляется на стандартную DIN-рейку без дополнительных креплений. Подключение проводов - только винтовое; рекомендуется использовать жилы сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных установках. Произведено компанией EKF, известной соблюдением ГОСТ и международных норм в области коммутационной аппаратуры. Рекомендовано для использования в проектах с сертифицированным ассортиментом.

Преимущества

• Компактная форма - занимает мало места на DIN-рейке
• Многопараметрический контроль: обрыв фаз + перенапряжение + понижение напряжения + чередование - всё в одном устройстве
• Настроенный временной интервал срабатывания (0,5–2 с) исключает ложные отключения при кратковременных скачках
• Чёткая индикация состояния через выходные контакты - легко интегрируется в системы управления

Ограничения применения

• Не предназначен для постоянного подключения к однофазным сетям - работает только в трёхфазных системах
• Не регулирует частоту тока - не защищает от её отклонений
• Не имеет встроенного дисплея - состояние определяется по положению контактов и внешним приборам
• Не рассчитан на работу при температуре ниже –25 C или выше +60 C (не указано явно, но типично для таких устройств - проверяйте условия эксплуатации в документации EKF)

Примеры использования

• Защита насосной станции от сгорания двигателя при обрыве фазы
• Автоматическое отключение конвейера при просадке напряжения в цеховой сети
• Контроль правильного чередования фаз перед запуском трёхфазного компрессора
• Интеграция в пульт управления лифта или HVAC-системой для предотвращения аварийных ситуаций

Практические советы

• При монтаже обязательно подключите нейтральный провод (N) - без него реле не будет работать корректно
• Выбирайте контактор с номиналом не менее 8 А, чтобы он выдерживал нагрузку от выходных контактов реле
• Проверьте соответствие напряжения в вашей сети диапазону 266–540 В - при более низком или высоком напряжении реле не включится
• Если система требует быстрого восстановления после сбоя, используйте сигнал с контакта НО для включения сигнализации, а не для прямого отключения
• При использовании в условиях повышенной вибрации (например, на станках) дополнительно закрепите реле с помощью хомутов или клеевых оснований
