Реле контроля фаз OptiRel D PHS-3-1M-06-PN-1 повышенного/пониженного настр асимметрии 3Ф+N 1СО | 331987 КЭАЗ

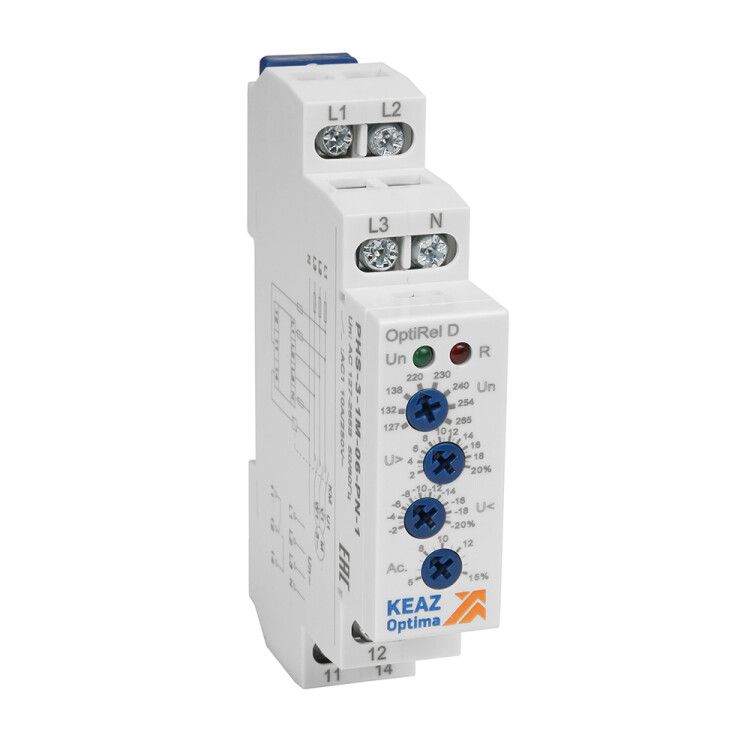

Реле контроля фаз повышенного/пониженного напряжения и асимметрии 3 фазы + нейтраль 1 переключающий контакт от КЭАЗ (артикул 331987) обеспечивает защиту трёхфазного оборудования от аварийных режимов в сети: перепадов напряжения, асимметрии фаз, обрыва нейтрали и неверного чередования фаз. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна надёжная автоматическая отсечка при сбоях.

Назначение и область применения

Реле контроля фаз повышенного/пониженного напряжения и асимметрии 3 фазы + нейтраль 1 переключающий контакт используется для защиты трёхфазных нагрузок - таких как насосы, компрессоры, станки, конвейеры, системы вентиляции и другие устройства, чувствительные к качеству электроснабжения. Оно отслеживает сразу несколько параметров: уровень напряжения каждой фазы, баланс между фазами, наличие обрыва нейтрали и порядок следования фаз. При любом нарушении - реле отключает цепь через один переключающий контакт, предотвращая повреждение оборудования.

Технические характеристики

• Тип измеряемого напряжения: переменный ток (AC)
• Номинальное напряжение питания: 127–265 В (работает в широком диапазоне, включая 220 В и 380 В)
• Контролируемые параметры: перекос фаз, повышенное и пониженное напряжение, асимметрия, обрыв фаз и нейтрали
• Количество переключающих контактов: 1 (нормально открытый, коммутирует нагрузку)
• Номинальный ток контакта: 8 А
• Задержка срабатывания: 0,5–10 секунд (регулируемая, чтобы исключить ложные срабатывания при кратковременных скачках)
• Задержка отключения: 10 секунд (даёт время на безопасную остановку оборудования после сбоя)
• Функция гистерезиса: есть (устройство не включится сразу после восстановления напряжения - требуется более высокий порог, чем для отключения, чтобы избежать «дребезга»)
• Способ монтажа: установка на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы (удобны для многожильных и одножильных проводов до 2,5 мм2)

Совместимость и монтаж

Реле контроля фаз повышенного/пониженного напряжения и асимметрии 3 фазы + нейтраль 1 переключающий контакт совместимо с любыми трёхфазными сетями с нейтралью (TN-S, TN-C-S, TT). Для подключения используются клеммы L1, L2, L3, N - они рассчитаны на прямой ввод фаз и нейтрали. Переключающий контакт (NO) подключается последовательно в цепь управления контактором или пускателем. Монтаж выполняется на стандартной DIN-рейке - устройство легко фиксируется щелчком. Подключение проводов - только винтовое; не допускается использование быстрозажимных клемм или кабельных наконечников без опрессовки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-5-1. Конструкция выполнена в соответствии с классом защиты IP20. Нет внутренней защиты от перегрузок - внешняя защита (автоматический выключатель) обязательна. Работает в температурном диапазоне от -25C до +60C, что позволяет использовать его в большинстве промышленных условиях.

Преимущества

• Объединяет четыре функции в одном устройстве: контроль напряжения, асимметрии, обрыва фаз и нейтрали, чередования
• Гистерезис снижает частоту ложных срабатываний при нестабильной сети
• Настройка задержки срабатывания (0,5–10 с) позволяет адаптировать реакцию под тип нагрузки
• Стандартный форм-фактор и DIN-монтаж упрощают замену аналогичных модулей
• Индикация состояния (обычно светодиоды) позволяет оперативно диагностировать причину отключения

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только AC
• Не имеет собственной защиты от токов короткого замыкания - обязательно применение автомата перед реле
• Не регулирует саму величину напряжения - только отключает при выходе за границы
• Не работает без подключения нейтрали - при её отсутствии реле будет постоянно в состоянии отказа
• Подключение требует точного распознавания фаз A-B-C - ошибочное подсоединение может привести к некорректному срабатыванию

Примеры использования

• Защита трёхфазного холодильного компрессора на складе - предотвращает перегрев при перекосе фаз
• Автоматическое отключение станка ЧПУ при обрыве нейтрали - сохраняет точность обработки и целостность плат
• Контроль питания конвейера в пищевой промышленности - исключает запуск при низком напряжении, который вызывает перегрузку двигателя
• Система освещения производственного участка - отключает свет при асимметрии, которая вызывает мерцание и выход из строя ЛЭП

Практические советы

• Перед первым запуском проверьте соответствие фаз L1/L2/L3/N на входе реле - используйте фазоуказатель
• При настройке задержки срабатывания: для двигателей - 3–5 с, для электроники - 0,5–1 с
• Не подключайте нагрузку выше 8 А напрямую - всегда используйте контактор
• Проверяйте затяжку винтов через 1–2 месяца после монтажа - особенно при вибрационных нагрузках
• Если реле часто срабатывает - проверьте качество сети: возможны проблемы с трансформатором, плохой контакт в щите или обрыв нейтрали на вводе
• Артикул 331987 - это модель от КЭАЗ Optima, совместимая с другими изделиями этой серии - можно менять без изменения схемы подключения
