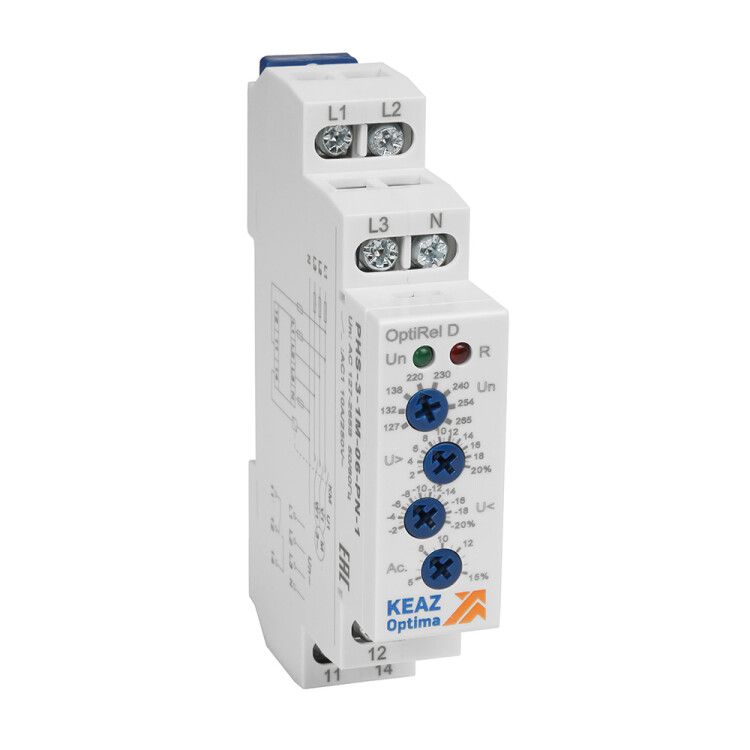

Реле контроля фаз OptiRel D PHS-3-1M-06-PP-1 повышенного/пониженного настр асимметрии 3Ф 1СО | 331991 КЭАЗ

Реле контроля фаз повышенного и пониженного напряжения, асимметрии 3-фазное 1-контактное PHS-3-1M-06-PP-1 от КЭАЗ обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: перепадов напряжения, асимметрии фаз и обрывов. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна надёжная автоматическая отсечка при сбоях.

Назначение и область применения

PHS-3-1M-06-PP-1 используется для защиты трёхфазных нагрузок - насосов, компрессоров, станков, конвейеров, систем вентиляции и другого оборудования, чувствительного к качеству электроснабжения. Устройство отслеживает сразу несколько параметров: уровень напряжения, баланс между фазами и порядок их чередования. При любом нарушении - повышении, снижении, асимметрии или обрыве - реле отключает цепь через контакт, предотвращая повреждение техники.

Технические характеристики

• Питание: 220–460 В переменного тока (AC) - работает в широком диапазоне, включая нестабильные сети;
• Номинальный ток контакта: 8 А - позволяет коммутировать средние нагрузки без внешнего контактора;
• Один нормально замкнутый (НО) контакт - сигнал отключения передаётся на исполнительное устройство;
• Задержка срабатывания: 0,5 сек - быстрая реакция на скачки напряжения;
• Задержка отключения: 10 сек - исключает ложные срабатывания при кратковременных колебаниях;
• Контролирует: перекос фаз, перенапряжение, пониженное напряжение, обрыв фаз/нейтрали, асимметрию;
• Гистерезис: да - предотвращает «дребезг» контакта при колебаниях на границе порогов;
• Способ монтажа: установка на DIN-рейку 35 мм;
• Подключение: винтовые зажимы - надёжное и проверенное решение для промышленной среды.

Совместимость и монтаж

PHS-3-1M-06-PP-1 совместим с любыми устройствами, управляемыми одним дискретным сигналом отключения. Подключается последовательно в цепь управления силового контактора или пускателя. Монтаж выполняется на стандартную DIN-рейку. Для подключения используются три входа L1/L2/L3 и N - все провода фиксируются винтовыми зажимами. Обязательно соблюдать полярность при подключении нейтрали. После подачи питания устройство начинает работу автоматически - настроек не требуется.

Безопасность и стандарты

PHS-3-1M-06-PP-1 соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1. Конструкция выполнена из самозатухающего пластика, имеет класс защиты IP20. Применяется в помещениях с нормальной влажностью и температурой от -25C до +60C. Не предназначен для работы во взрывоопасных зонах.

Преимущества

• Одновременный контроль четырёх параметров - напряжения, асимметрии, чередования и обрыва - в одном корпусе;
• Высокая точность срабатывания благодаря встроенному гистерезису - минимизированы ложные отключения;
• Удобный монтаж на DIN-рейку - легко интегрируется в существующие щиты;
• Не требует внешних источников питания - питается от контролируемой сети;
• Изготовлено КЭАЗ - известный производитель с долгой историей в промышленном оборудовании.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток AC;
• Максимальный коммутируемый ток - 8 А; для больших нагрузок нужен внешний контактор;
• Не контролирует частоту - только напряжение и баланс фаз;
• Не имеет индикации причины срабатывания - необходимо диагностировать по состоянию сети после отключения;
• Не рассчитан на открытую установку - требует герметичного шкафа при высокой запылённости.

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения - отключает при обрыве фазы или просадке напряжения;
• Контроль станка с ЧПУ - предотвращает поломку двигателя при асимметрии фаз;
• Щит управления конвейерной линией - обеспечивает безопасную остановку при перепадах напряжения;
• Аварийное отключение системы вентиляции в цеху при потере нейтрали.

Практические советы

• Перед установкой проверьте соответствие напряжения сети диапазону 220–460 В - превышение может вывести реле из строя;
• Обеспечьте плотный контакт в винтовых зажимах - слабое затягивание вызывает нагрев и отказы;
• Если нагрузка выше 8 А, обязательно используйте реле в связке с контактором - PHS-3-1M-06-PP-1 лишь сигнализирует, не коммутирует мощность;
• При наличии нескольких таких реле в щите - пометьте каждый по защищаемому оборудованию, чтобы ускорить диагностику;
• Проверяйте целостность нейтрального провода - его обрыв часто становится причиной срабатывания устройства.
