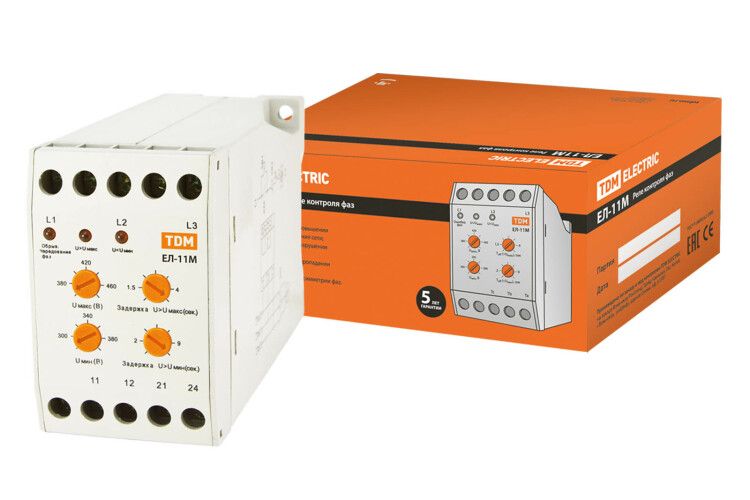

Реле контроля фаз ЕЛ-11М-3х380В (1нр+1нз контакты) | SQ1504-0014 TDM

Реле контроля фаз серии ЕЛ-11М-3х380В (1 нормально разомкнутый + 1 нормально замкнутый контакты) - устройство для защиты трёхфазного оборудования от аварийных режимов сети. Бренд TDM ELECTRIC и артикул SQ1504-0014 указывают на проверенную модель, широко применяемую в промышленных системах автоматизации.

Назначение и область применения

Реле ЕЛ-11М-3х380В контролирует параметры трёхфазной сети и отключает нагрузку при опасных отклонениях. Подходит для защиты двигателей, насосов, компрессоров, конвейеров и другого оборудования, работающего от сети 380 В. Особенно эффективно в системах АВР, где требуется управление двумя контактными группами - одна для включения основного питания, вторая - для резервного.

Технические характеристики

• Измеряемое напряжение: переменный ток (AC), 300–460 В
• Номинальное напряжение управления: 380 В AC, 50 Гц
• Диапазоны измерения:
  • №1: 300–380 В
  • №2: 380–460 В
• Функции контроля: обрыв фаз, перекос фаз, чередование фаз, минимальное и максимальное напряжение каждой фазы
• Выходные контакты: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Задержки:
  • На включение: 0,5 с (фиксировано)
  • На отключение: от 1,5 до 4 с (зависит от типа отказа)
• Подключение: винтовые зажимы
• Корпус: негорючий самозатухающий пластик

Совместимость и монтаж

Реле ЕЛ-11М-3х380В устанавливается на DIN-рейку 35 мм. Для работы необходимо подключить три фазы (L1, L2, L3) и ноль (N) - они используются как для измерения, так и для питания устройства. Управляющие контакты (НО и НЗ) предназначены для коммутации цепей управления контакторами. Например, НО можно подключить к главному контактору, а НЗ - к резервному. Обязательно соблюдайте полярность при подключении фаз - неверное чередование вызовет срабатывание реле.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Корпус выполнен из материала, который не распространяет горение и само затухает при нагреве. Прямой доступ к высокому напряжению возможен только через защищённые винтовые клеммы - риск поражения током минимален при правильном монтаже.

Преимущества

• Объединяет несколько функций защиты в одном устройстве - снижает количество элементов в щите
• Чёткая двухконтактная схема удобна для реализации АВР без дополнительных реле
• Стабильно работает в условиях колебаний напряжения от 300 до 460 В
• Проверенная временем модель - надёжность подтверждена тысячами установок в России
• Цена ниже аналогичных решений с тем же набором функций

Ограничения применения

• Не предназначен для постоянного напряжения (DC) - только переменный ток (AC)
• Не регулируются временные задержки - они фиксированные
• Не обеспечивает защиту от импульсов, скачков выше 460 В или частотных отклонений
• Не рекомендовано использование в средах с повышенной вибрацией без дополнительной фиксации
• Не поддерживает удалённую диагностику или сигналы связи - полностью механический выход

Примеры использования

• АВР системы питания станка: при обрыве фазы реле отключает основной контактор (через НЗ) и включает резервный (через НО)
• Щит насосной станции: предотвращает запуск насоса при перекосе фаз, чтобы не вывести двигатель из строя
• Конвейерная линия: исключает работу оборудования при низком напряжении, которое может вызвать перегрев двигателя
• Производственные НКУ: благодаря популярности модели легко найти замену и документацию

Практические советы

• Перед первым запуском проверьте порядок фаз - если реле сразу сработает, поменяйте местами любые две фазы
• Убедитесь, что напряжение на входе находится в диапазоне 300–460 В; при значении ниже 300 В реле не будет работать
• При использовании в схемах АВР используйте взаимоблокировки между основным и резервным контакторами - реле не обеспечивает эту функцию самостоятельно
• Не допускайте попадания воды или металлической стружки внутрь клеммника - даже при IP-защите корпуса контакты остаются открытыми
• Для долгой службы периодически проверяйте плотность затяжки винтов - особенно после первого месяца эксплуатации
