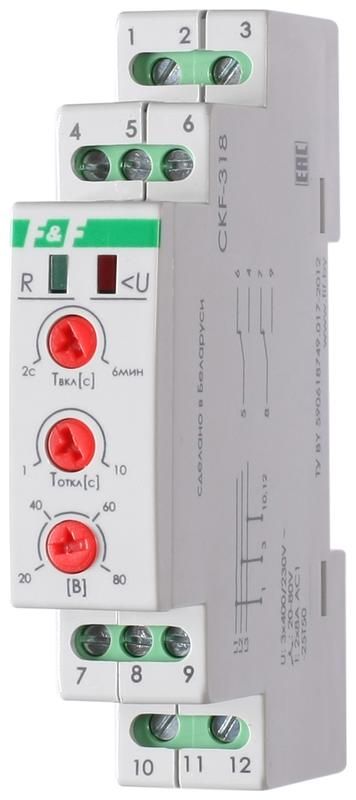

Реле контроля фаз для сетей с изолированной нейтралью CKF-318 (монтаж на DIN-рейке 35мм; регулировка порога отключения; контроль чередования фаз; 3х400В 8А 2P IP20) F&F EA04.004.007 Евроавтоматика

Реле контроля фаз CKF-318 от Евроавтоматика предназначено для защиты трёхфазных электроприёмников - особенно двигателей - в сетях с изолированной нейтралью. Устройство контролирует наличие фаз, чередование, асимметрию и границы напряжения, отключает нагрузку при аварии и автоматически возвращает её при нормализации параметров. Монтаж на DIN-рейку 35 мм делает CKF-318 удобным для сборки в распределительных щитах.

Назначение и область применения

Реле контроля фаз CKF-318 защищает оборудование от повреждений, вызванных нештатными режимами трёхфазной сети. Подходит для установки в системах управления насосами, компрессорами, конвейерами, станками и другим промышленным оборудованием, работающим от сети 3×400 В. Особенно эффективно в условиях нестабильного энергоснабжения или где важно сохранить правильное направление вращения двигателя.

Технические характеристики

• Номинальное напряжение: 320–480 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Тип контактов: 2 NO/NC (по два переключающих контакта - нормально открытый и нормально закрытый)
• Диапазон временной задержки: 0,5–360 секунд (регулируемый - можно настроить время отключения и включения)
• Защита от: обрыва фазы, асимметрии напряжения, перенапряжения (>480 В), пониженного напряжения (<320 В), неверного чередования фаз
• Индикация состояния: светодиодная (визуальное определение работоспособности)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг - требует установки внутри корпуса)
• Количество модулей DIN: 1 (ширина 17,5 мм)
• Климатическое исполнение: УХЛ4 (работает при температуре от –25 C до +50 C, допустима повышенная влажность)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

CKF-318 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются клеммы на передней панели - провода сечением до 2,5 мм2. Напряжение питания подаётся на входные клеммы L1, L2, L3. Выходные контакты 2NO/NC подключаются последовательно в цепь управления контактора или пускателя. Устройство совместимо со всеми типами контакторов, рассчитанными на ток до 8 А. Не требует внешнего источника питания - работает от контролируемой сети.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Класс защиты IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность - устройство нельзя использовать во влажных или запылённых местах вне шкафа. Применение в соответствии с инструкцией гарантирует безопасность персонала и оборудования.

Преимущества

• Комплексный контроль: одна единица решает сразу пять задач - отрыв фаз, асимметрия, перенапряжение, недонапряжение, чередование
• Настройка задержек: возможность гибко регулировать время срабатывания (от 0,5 до 360 с) - предотвращает ложные срабатывания при кратковременных скачках
• Автоматическое возобновление: после устранения аварии реле само включает нагрузку - не требуется ручное вмешательство
• Чёткая индикация: световой сигнал показывает состояние - “норма” / “отказ”
• Экономия места: занимает всего один модуль DIN, легко интегрируется в существующую аппаратуру

Ограничения применения

• Не предназначен для сетей с заземлённой нейтралью - только для изолированных
• IP20 не позволяет применять в открытом виде: обязательно использование в закрытом щите
• Не поддерживает управление силовыми цепями напрямую - только через контактор; максимальный коммутируемый ток - 8 А
• Не работает при напряжении ниже 320 В - при глубоком проседании сети реле остаётся в отключенном состоянии
• Требуется точное подключение фаз: если L1/L2/L3 перепутаны, реле будет постоянно отключать нагрузку

Примеры использования

• Промышленный станок с асинхронным двигателем - предотвращает выход из строя из-за перекоса фаз
• Вентиляционная система в цеху - защищает от остановки при перебоях в сети
• Глубинный насос в сельскохозяйственном объекте - исключает работу в обратном направлении из-за смены чередования
• Конвейерная линия с несколькими двигателями - обеспечивает одновременное отключение всех при любой аварии

Практические советы

• Перед первым запуском проверьте соответствие фаз L1, L2, L3 на входе реле - неверное подключение вызовет постоянное отключение
• Настройте время задержки включения (например, 10–30 с) - это даёт сети стабилизироваться после сброса
• При использовании в холодных помещениях (ниже 0 C) убедитесь, что щит не продувается ветром - реле работает при –25 C, но резкий перепад может влиять на надёжность
• Не используйте CKF-318 в качестве основного рубильника - он не рассчитан на частые механические операции включения/выключения
• Проверяйте целостность контактов периодически - особенно если реле часто срабатывает
