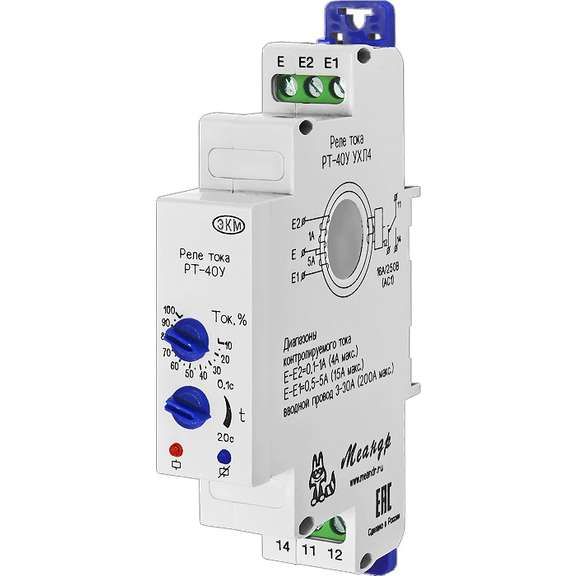

Реле контроля переменного тока РТ-40У УХЛ4 Меандр A8302-16934225 4640016938018

Реле контроля переменного тока РТ-40У 400 Гц УХЛ4 от компании Меандр предназначено для защиты оборудования от превышения рабочего тока в сетях частотой 400 Гц. Артикулы a8302-16934225 и 4640016938018 соответствуют этой модели, которая применяется в авиационной, судовой и специализированной промышленной автоматике.

Назначение и область применения

Реле контроля переменного тока РТ-40У 400 Гц УХЛ4 отслеживает уровень тока в цепи и срабатывает при превышении установленного порога. Его основная задача - предотвращать перегрузки в системах с высокой частотой питания. Подходит для использования на борту самолётов, в судовых электрооборудованиях, испытательных стендах и других устройствах, работающих от сети 400 Гц.

Технические характеристики

• Род тока: переменный (AC)
• Диапазон измеряемого тока: от 0,1 до 30 А
• Частота сети: 400 Гц - специально адаптировано для высокочастотных систем
• Количество переключающих контактов: один (выходной сигнал формируется через внутренний коммутатор)
• Время задержки срабатывания: от 0,2 до 20 секунд - можно настроить под требования системы
• Функция контроля: только повышение тока (защита от перегрузки); снижение тока не контролируется
• Тип контактов: нет ни нормально замкнутых, ни нормально разомкнутых выводов - выходной контакт является активным только при срабатывании
• Климатическое исполнение: УХЛ4 - устойчив к повышенной влажности, температурным колебаниям и коррозии в условиях умеренного и холодного климата

Совместимость и монтаж

Реле контроля переменного тока РТ-40У 400 Гц УХЛ4 не имеет внешних клемм для подключения нагрузки - он выдает лишь сигнал срабатывания через внутренний контакт. Для управления внешним устройством требуется подключение через промежуточное реле или контактор. Монтаж осуществляется на DIN-рейку 35 мм. Обязательно соблюдайте полярность подключения входных проводов - фаза и нуль должны быть правильно соединены согласно схеме производителя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях УХЛ4. Применение в средах с взрывоопасными газами запрещено. Нет сертификата ATEX или IECEx.

Преимущества

• Высокая точность срабатывания в широком диапазоне токов - от 0,1 А до 30 А
• Настройка времени задержки позволяет исключить ложные срабатывания при кратковременных скачках тока
• Стабильная работа при частоте 400 Гц - большинство аналогичных реле рассчитаны на 50/60 Гц
• Климатическое исполнение УХЛ4 обеспечивает надёжную работу в сложных условиях - например, в трюмах судов или ангарах аэродромов

Ограничения применения

• Не предназначен для контроля постоянного тока - работает только с переменным током
• Не реагирует на снижение тока - не защищает от обрыва фазы или потери нагрузки
• Отсутствие физических НО/НЗ контактов требует внешнего коммутирующего элемента для управления нагрузкой
• Не рекомендовано использование в помещениях с температурой ниже −40 C или выше +55 C
• Не совместимо с сетями 50/60 Гц - возможны некорректные показания или отказы

Примеры использования

• Защита двигателей воздушных насосов на борту самолёта
• Контроль тока в преобразователях частоты судового оборудования
• Автоматическая защита тестовых стендов для авиационной электроники
• Обеспечение безопасности в системах зарядки аккумуляторов на базе 400 Гц

Практические советы

• Перед установкой проверьте, что ваша сеть действительно работает на 400 Гц - применение в обычной 50 Гц сети приведёт к неверному срабатыванию
• Установите промежуточное реле между выходом РТ-40У и силовым оборудованием - этот прибор не рассчитан на прямую коммутацию больших токов
• При настройке временной задержки начните с минимального значения (0,2 с) и увеличивайте, пока не исключите ложные срабатывания при пусковых токах
• Подключайте реле после автоматического выключателя - он обеспечит механическое отключение при аварии
• Не забывайте про заземление корпуса - даже при малых токах это важно для безопасности обслуживания
