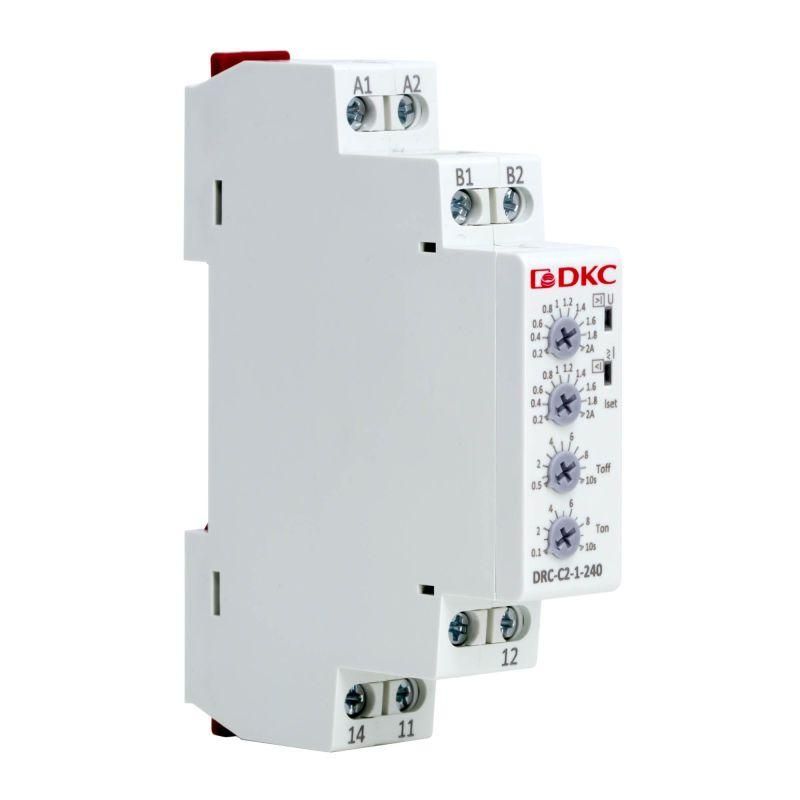

Реле контроля тока, тип DRC, 0.2-2А, конфигурация контакта 1CO, 24-240 AC/DC | DRC-C2-1-240 DKC ДКС

Реле контроля тока типа DRC, 0.2–2 А, 24–240 В AC/DC (артикул drc-c2-1-240) от бренда DKC предназначено для защиты электрооборудования от перегрузок и обрывов фазы за счет точного контроля тока в пределах 0,2–2 А. Устройство работает от сети переменного или постоянного напряжения и устанавливается на DIN-рейку.

Назначение и область применения

Реле контроля тока DRC используется для автоматического отключения нагрузки при выходе тока за заданные пределы - выше максимального или ниже минимального значения. Подходит для защиты двигателей, насосов, компрессоров, конвейеров и других устройств, где важна стабильная работа токовой цепи. Особенно эффективно в системах с риском обрыва фазы, снижения мощности или заклинивания механизма.

Технические характеристики

• Диапазон измерения тока: 0,2 – 2 А - позволяет точно реагировать даже на слабые изменения тока, подходящий для малых и средних нагрузок;
• Напряжение питания: 24–240 В AC/DC - совместимо с большинством промышленных и бытовых сетей, включая 24 В постоянного тока и 230 В переменного;
• Номинальный коммутируемый ток контактов: 10 А - способно выдерживать нагрузку до 10 А при включении/выключении;
• Тип контакта: 1CO (один переключающий контакт) - нормально открытый контакт, который замыкается при срабатывании;
• Время задержки: 0,1–10 сек - можно настроить для исключения ложных срабатываний при кратковременных скачках;
• Рабочая температура: -25…+50 C - надежно работает в холодных цехах и жарких помещениях;
• Метод установки: на DIN-рейку 35 мм - стандартный монтаж для распределительных щитов;
• Подключение: винтовые зажимы - прочное и проверенное соединение проводов;
• Гистерезис: да - предотвращает частое включение/выключение при колебаниях тока вокруг порога.

Совместимость и монтаж

Реле DRC легко интегрируется в существующие системы управления благодаря универсальному питанию 24–240 В AC/DC. Для монтажа достаточно защелкнуть его на стандартную DIN-рейку. Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что ток в контролируемой цепи находится в пределах 0,2–2 А - превышение этого диапазона может привести к некорректной работе или повреждению устройства. Настраивается через внешние потенциометры - доступ к регулировкам осуществляется после снятия крышки корпуса.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Хотя явного указания на сертификаты в данных нет, конструкция выполнена в соответствии с практиками применяемыми в Европе для аналогичных реле контроля. Работает в рамках класса защиты IP20 - не предназначен для установки во влажных или запыленных местах без дополнительной защиты.

Преимущества

• Широкий диапазон питания (24–240 В AC/DC) - одинаково хорошо работает в системах с постоянным и переменным напряжением;
• Гистерезис и настраиваемая задержка - снижают количество ложных срабатываний при шуме в сети;
• Контроль как повышения, так и понижения тока - обеспечивает комплексную защиту от всех основных аварийных режимов;
• Высокий номинальный ток контактов (10 А) - позволяет напрямую коммутировать нагрузки без использования дополнительных контакторов в большинстве случаев;
• Стандартный форм-фактор и DIN-монтаж - удобен для сборки и обслуживания в щитах.

Ограничения применения

• Не подходит для контроля токов выше 2 А - требуется другое реле;
• Не имеет встроенного индикатора состояния - необходимо использовать внешнюю сигнализацию;
• Защита IP20 - нельзя устанавливать в условиях повышенной влажности, пыли или прямого попадания воды;
• Требуется ручная настройка порогов - не подходит для систем с частой сменой параметров без технического персонала;
• Не управляет многими цепями одновременно - только одна группа контактов, поэтому для нескольких объектов нужны несколько реле.

Примеры использования

• Защита электродвигателя насоса от обрыва фазы - при падении тока ниже 0,3 А реле отключает питание;
• Контроль работы конвейера - при заклинивании ролика ток падает, реле останавливает ленту;
• Обеспечение безопасной работы сварочного аппарата - отключение при превышении тока более 1,8 А;
• Автоматическое отключение зарядного устройства при снижении потребления тока ниже 0,2 А - сигнал о завершении процесса.

Практические советы

• Перед установкой определите рабочий ток вашей нагрузки - он должен находиться внутри диапазона 0,2–2 А, желательно в середине (например, 1 А);
• Настройте время задержки не менее 1–2 секунды, чтобы избежать срабатывания при пусковых токах;
• Используйте реле только в щитах с хорошей вентиляцией - перегрев может снизить срок службы;
• Проверьте полярность при использовании постоянного тока - хотя реле работает на AC/DC, неверное подключение может повредить внутреннюю схему;
• При необходимости параллельного контроля нескольких цепей используйте несколько экземпляров DRC - это надежнее, чем использование одного реле с делителем тока.
