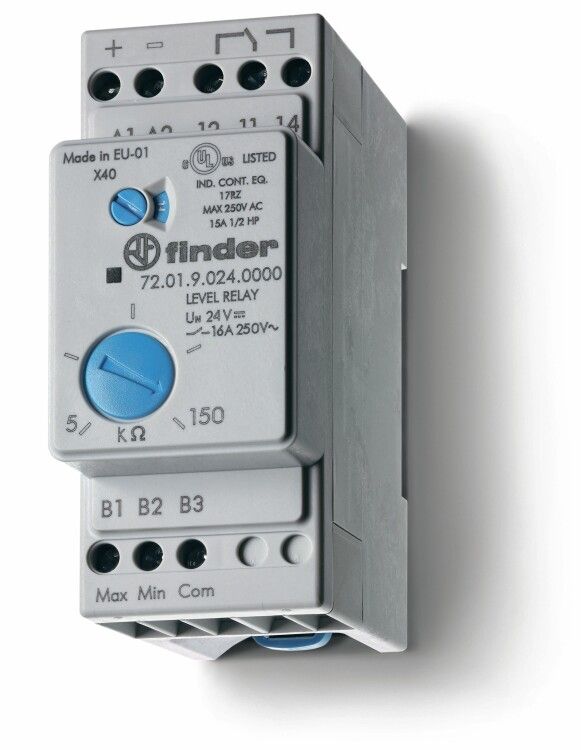

Реле контроля уровня, настраиваемый диапазон чувствительности 5…150кОм, питание 125В AC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20 - 72.01.8.125.0000 FINDER 720181250000

Реле контроля уровня Finder 72.01.8.125.0000 предназначено для автоматического управления оборудованием на основе измерения проводимости жидкости. Устройство подходит для систем контроля уровня воды, масла или других проводящих сред в промышленной автоматизации.

Назначение и область применения

Реле контроля уровня Finder 72.01.8.125.0000 используется для определения наличия или отсутствия проводящей жидкости в ёмкостях. На основании сигнала от трёх электродов реле коммутирует нагрузку через один контакт с током до 16 А. Применяется в системах аварийного отключения, заполнения, слива или предупреждения утечек.

Технические характеристики

• Напряжение питания: 125 В переменного тока (AC)
• Коммутируемый ток: 16 А (один контакт 1CO)
• Диапазон регулировки чувствительности: 5–150 кОм - позволяет настроить реакцию на разную проводимость жидкостей
• Задержка срабатывания: 0,5–7 секунд - исключает ложные срабатывания от брызг или колебаний уровня
• Количество электродов: 3 - используются для определения нижнего, верхнего уровней и общего контура
• Принцип измерения: кондуктивный (проводящий) - работает только с жидкостями, способными проводить электричество
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и влаги
• Способ монтажа: на DIN-рейку 35 мм
• Подключение: винтовые зажимы
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью
• Материал корпуса: пластик

Совместимость и монтаж

Реле контроля уровня Finder 72.01.8.125.0000 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы требуется подключение трёх электродов, которые должны быть установлены в ёмкость так, чтобы они не касались друг друга. Электроды подключаются напрямую к клеммам реле - тип подключения винтовой, что обеспечивает надёжный контакт даже при вибрациях. Напряжение питания 125 В AC требует соответствующего источника - устройство несовместимо с постоянным током или сетью 220/230 В без преобразователя.

Безопасность и стандарты

Реле контроля уровня Finder 72.01.8.125.0000 соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность коммутационных устройств. Климатическое исполнение УХЛ4 позволяет использовать его в закрытых помещениях с температурой от −25 C до +40 C и относительной влажностью до 95 % при отсутствии конденсации.

Преимущества

• Настройка порога срабатывания в широком диапазоне (5–150 кОм) - подходит для различных жидкостей: от чистой воды до технических растворов
• Регулируемая задержка срабатывания - снижает риск ложных сигналов при волнении поверхности или кратковременных скачках
• Модульная конструкция 35 мм - легко интегрируется в распределительные щиты без дополнительных креплений
• Высокая коммутационная способность (16 А) - позволяет напрямую управлять насосами, клапанами и другими нагрузками без промежуточных реле

Ограничения применения

• Не работает с непроводящими жидкостями: масло, дизельное топливо, спирты, чистая дистиллированная вода - не будут регистрироваться
• Защита IP20 не предусматривает герметичность - нельзя применять во влажных, сырых или открытых местах без дополнительной защиты корпуса
• Требуется три физических точки подключения электродов - невозможно установить в ёмкости с ограниченным доступом
• Питание только 125 В AC - не совместимо с бытовыми сетями 220/230 В без внешнего трансформатора

Примеры использования

• Автоматическая система пополнения воды в баке котельной - реле отключает насос при достижении верхнего уровня
• Контроль уровня технологической жидкости в циркуляционной системе станка - срабатывает при падении ниже минимального порога
• Сигнализация утечки в канализационном колодце - активирует насос при обнаружении жидкости между электродами
• Контроль уровня смазочного масла в редукторе - отключает оборудование при недостатке масла

Практические советы

• Выбирайте материал электродов (обычно нержавеющая сталь) в зависимости от химической агрессивности среды - для кислотных сред используйте специальные покрытия
• При настройке порога начните с максимального значения (150 кОм) и постепенно снижайте до нужного срабатывания - это минимизирует ложные срабатывания
• Избегайте установки электродов рядом с металлическими стенками ёмкости - это может вызвать замыкание и неверные показания
• Проверьте проводимость контролируемой жидкости заранее: если её сопротивление меньше 5 кОм - реле будет постоянно срабатывать; больше 150 кОм - не сработает вообще
• Обеспечьте доступ к реле для обслуживания - винтовые клеммы требуют периодической проверки затяжки
