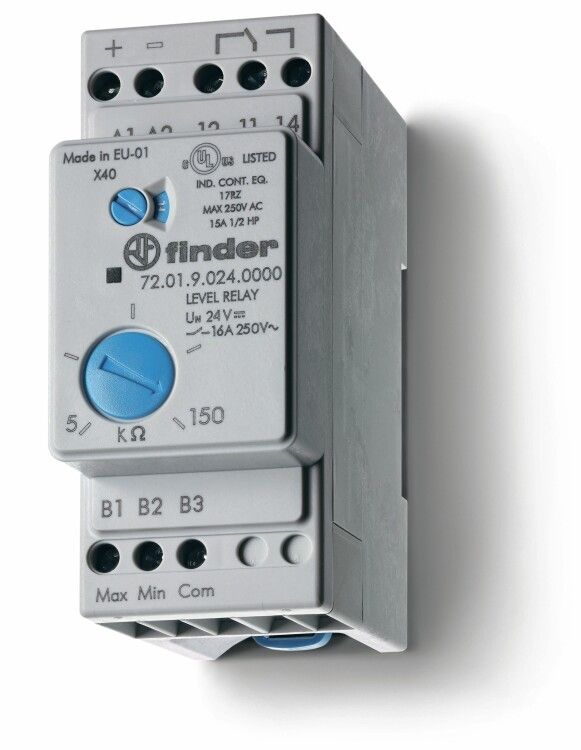

Реле контроля уровня, настраиваемый диапазон чувствительности 5…150кОм, питание 24В AC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20 - 72.01.8.024.0000 FINDER 720180240000

Реле контроля уровня Finder 72.01.8.024.0000 предназначено для автоматического управления оборудованием на основе измерения проводимости жидкости. Устройство подходит для систем контроля уровня воды, масла, химических растворов в промышленной автоматизации, где требуется надёжное срабатывание при достижении заданного порога.

Назначение и область применения

Реле контроля уровня Finder 72.01.8.024.0000 используется для определения наличия или отсутствия проводящей жидкости в ёмкостях. Оно реагирует на изменение электрической проводимости между трёмя электродами, установленными внутри резервуара. Подходит для контроля уровней воды, антифриза, технологических растворов, масел и других сред с достаточной проводимостью. Применяется в системах заполнения/слива, аварийной сигнализации, управлении насосами и клапанами.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Коммутируемый ток: до 16 А (один переключающий контакт 1CO)
• Диапазон регулировки чувствительности: 5–150 кОм - позволяет настроить реакцию на различные типы жидкостей
• Время задержки срабатывания: 0,5–7 секунд - исключает ложные срабатывания от брызг или колебаний уровня
• Количество электродов: 3 - один заземляющий, два измерительных
• Принцип измерения: кондуктивный (проводящий) - работает за счёт замыкания цепи через жидкость
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и влаги
• Способ монтажа: на DIN-рейку 35 мм
• Подключение: винтовые клеммы
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью

Совместимость и монтаж

Реле контроля уровня Finder 72.01.8.024.0000 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы необходимо подключить три электрода в ёмкость: верхний, нижний и общий (земля). Электроды должны быть изготовлены из материалов, совместимых с контролируемой средой (например, нержавеющая сталь, титан). Напряжение питания 24 В AC подаётся на клеммы L/N, нагрузка подключается к контактам COM/NO/NC. Настройка порога срабатывания осуществляется потенциометром на лицевой панели - поворотом регулятора в сторону увеличения или уменьшения сопротивления.

Безопасность и стандарты

Реле соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность коммутационных устройств. Климатическое исполнение УХЛ4 позволяет использовать устройство в закрытых помещениях с температурой от −25 C до +40 C и относительной влажностью до 95 % без конденсации. Отсутствие герметичной защиты (IP20) требует установки в сухих, защищённых от брызг местах.

Преимущества

• Настройка порога срабатывания в широком диапазоне (5–150 кОм) - подходит для различных жидкостей, включая слабо проводящие
• Встроенная задержка срабатывания - снижает риск ложных сигналов при волнении поверхности
• Модульная компактная форма (35 мм) - легко интегрируется в распределительные щиты
• Высокая коммутационная способность (16 А) - позволяет напрямую управлять насосами и маломощными нагревателями без промежуточных контакторов
• Простая калибровка - не требует специальных приборов

Ограничения применения

• Не применяется для непроводящих сред: дизельное топливо, чистая дистиллированная вода, масла с низкой проводимостью
• IP20 - нельзя использовать во влажных, сырых или открытых помещениях; необходима защита от попадания воды на корпус
• Электроды подвержены коррозии - требуют периодической проверки и очистки, особенно при работе с агрессивными жидкостями
• Запрещена работа при наличии воздушных пузырей между электродами - возможны сбои в считывании
• Не предназначен для взрывоопасных зон - отсутствует сертификация ATEX

Примеры использования

• Автоматизация системы подачи воды в бойлер - реле отключает насос при достижении максимального уровня
• Контроль уровня масла в гидравлическом баке станка - срабатывает при падении ниже минимального порога
• Сигнализация утечки в канализационном колодце - активирует насос при появлении жидкости
• Управление циркуляцией теплоносителя в системе отопления - включает насос при наличии жидкости в контуре

Практические советы

• Выбирайте электроды с подходящим материалом: для воды - нержавеющая сталь AISI 316L, для агрессивных сред - титан или тефлоновое покрытие
• При настройке начните с максимального значения (150 кОм) и постепенно уменьшайте до нужного срабатывания - так проще избежать ложных срабатываний
• Избегайте установки электродов рядом с металлическими элементами ёмкости - это может вызвать утечку тока и некорректную работу
• Проверяйте целостность изоляции электродов перед первым запуском - даже микроскопические трещины могут привести к отказу
• Для длительной эксплуатации рекомендуется периодически (раз в 3–6 месяцев) очищать электроды от осадка и известкового налёта
• Убедитесь, что уровень жидкости всегда покрывает хотя бы нижний электрод - иначе реле будет находиться в состоянии “сухого хода”
